2024-05-22
8
作者：小编

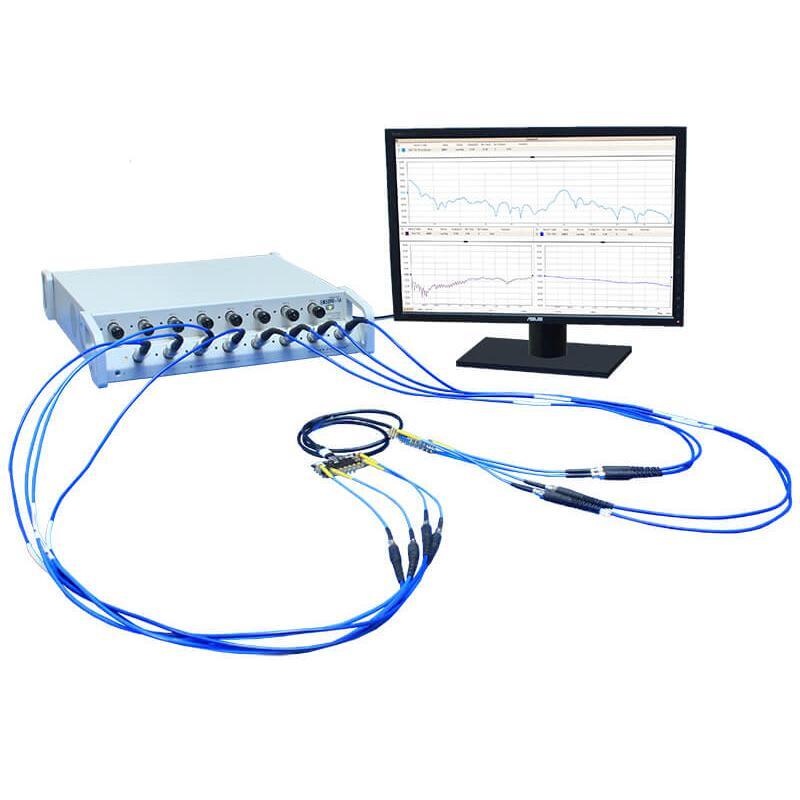

图 1 显示了 USB 矢量网络分析仪的简化框图。所示的端口 1 和端口 2 电桥是分离正向和反向传播的 射频波的组件。接收器 R1 和 R2 只通过从端口 1 或 2 发出的波的样本。接收器 A 和 B 仅通过进入端 口 1 或 2 的波的样本。请注意，任何时候都只有三个接收器处于活动状态。当刺激切换到端口 1 时， 接收器 R1 处于活动状态，当其切换到端口 2 时，接收器 R2 处于活动状态。
当激励信号被切换到端口 1 时，反射接收器 A 和 B 上的信号的幅度和相位被归一化为激励接收器 R1。 这样，刺激的绝对输出功率就无关紧要了。类似地，当激励被切换到端口 2 时，测量值 A 和 B 被归 一化为接收器 R2。
线性 DUT 的性能可以在任何源和负载阻抗下预测，只要知道两端的发射和反射信号（S 参数）。

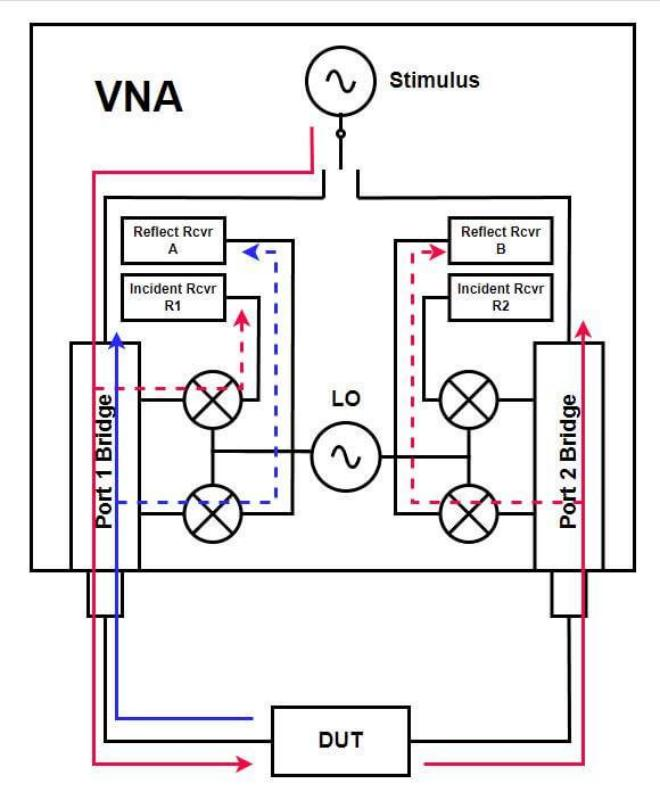

图 1–驱动端口 1 反射的 VNA 框图
