USB 矢量网络分析仪可用于各种应用。例如，VNA 可以用来评估射频系统中使用的放大器。RF 放 大器的特性包括增益、回波损耗、P1dB、输出匹配和稳定性。在系统中设计放大器时，验证这些特 性非常重要。
VNA 也可以用来评估 RF 滤波器的特性。滤波器是大多数射频系统的重要组成部分。设计用于在设 定带宽内工作的接收机，其前端总会有一个滤波器来限制这些频率的输入。如果信号被向上或向下混 频至另一频率，混频器之前需要一个滤波器，以防止镜像频率处的模糊混频。

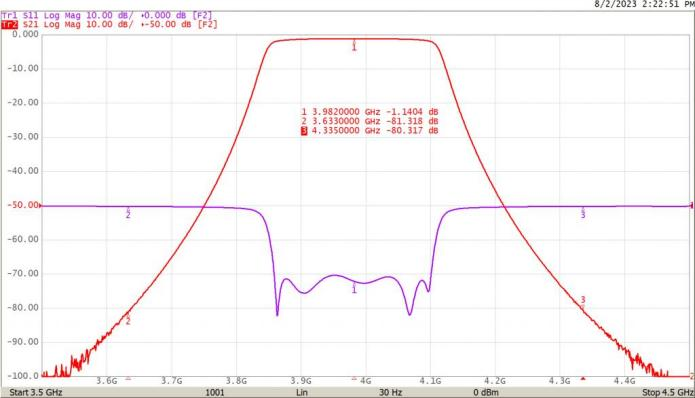

VNA 可以测量滤波器的通带插入损耗 21,以及输入端的回波损耗 S11。它还可以测量阻带，CMT 的 vna 具有出色的动态范围，因此可以在一次测量中同时测量通带和深阻带，如图 2 所示。
天线可以用 VNA 来评估。如果频率在其工作带宽内，天线应该将其馈线上的信号转换为辐射的 RF 能量。反射测量足以评估天线的适用性和健康状况。如果存在高反射，那么显然辐射的能量很少。相 反，如果天线的反射很低，则可以认为能量被辐射出去了。回波损耗 11）或 VSWR 是常用的测量 参数。

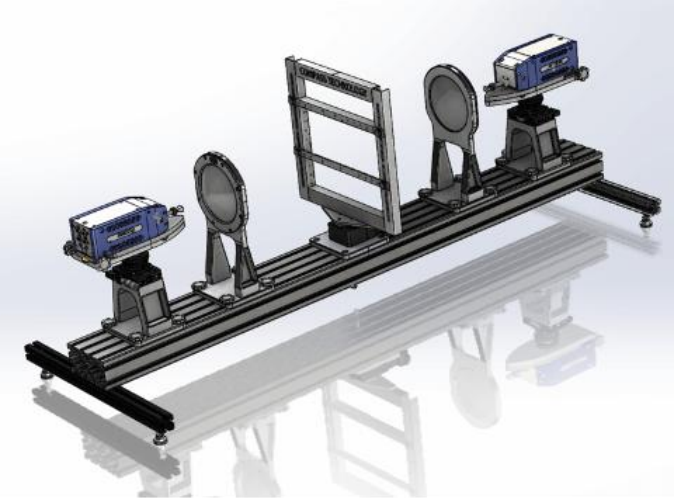

电缆和波导可以用 VNA 测量。在射频电缆生产中使用 VNA 非常普遍。单口Copper Mountain Technologies 的手持式和便携式虚拟网络分析仪可方便地用于验证生产机器上的电缆性能是否正 常。可以使用时域模式来评估天线的电缆馈线，以验证距离上的特性阻抗，从而检查损坏或湿气侵入。 波导传输线可以用合适的同轴到波导适配器来测量。例如，从雷达到军舰上发射天线的长波导可以使 用时域特性进行评估，就像电缆馈线一样。可以快速找到凹痕、丁字或生锈的波导管截面螺栓。 材料的介电特性可以用 VNA 测量。毫米波 VNAs可用于进行材料测量。如图 3 所示，将待测量的 一片材料固定在连接到 VNA 的两个天线之间的框架中。两个透镜聚焦光束，将圆形波前转换成平面 波。可以用这种方法测量板材的介电特性。
这对于评估用于天线罩的材料可能很重要。材料的复介电常数可以通过空中 S 参数测量来计算。
