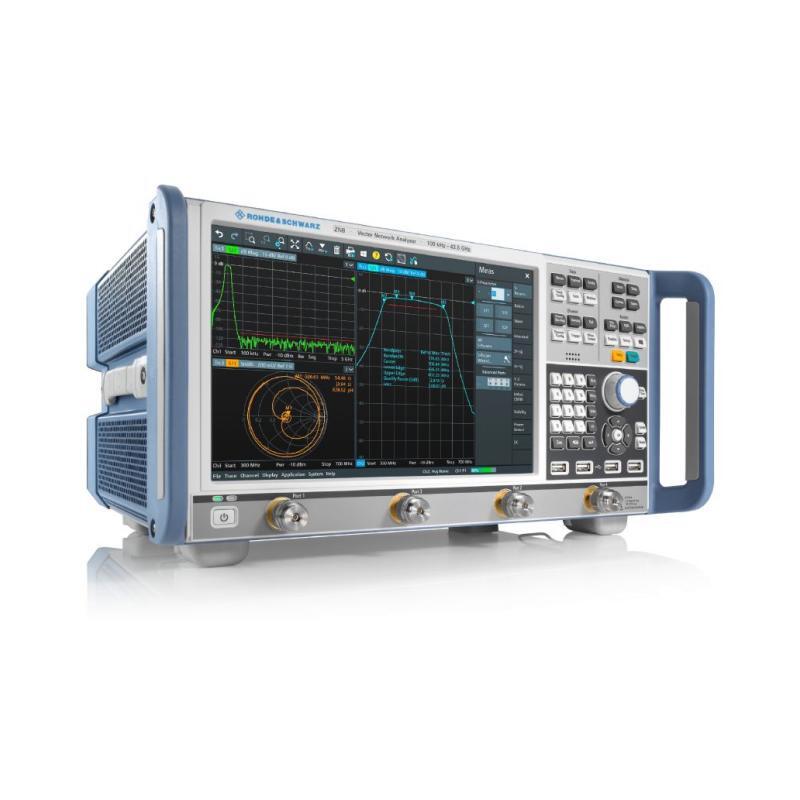

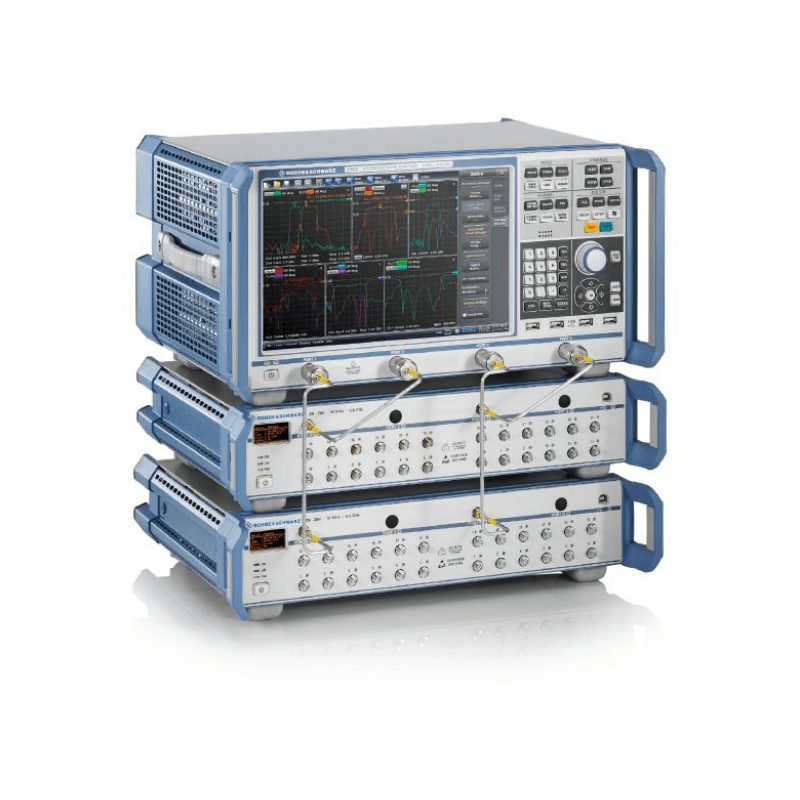

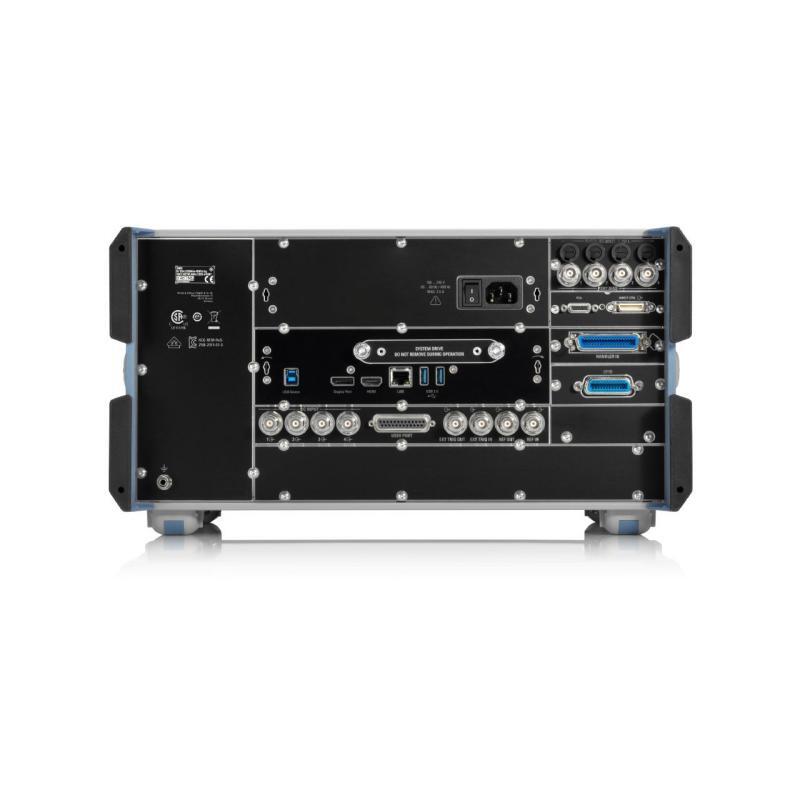

罗德与施瓦茨 R&S矢量网络分析仪 ZNB20 : 100 kHz ～20 GHz

主要规格

▶ 频率范围： 9 kHz ～ 4.5 / 8.5 GHz 100 kHz ～ 20 / 26.5 / 43.5 GHz
▶ 测量端口数： 2 / 4（R&S®ZNB4 / 8 / 20 / 43）
▶ 测量速度： < 2.5 µs / 点（IFBW = 500 kHz）
▶ 动态范围 ：>130 dB、140 dB（R&S®ZNB8、典型值）
▶ 最大输出功率： > +13 dBm、+15 dBm（典型值）
▶ 迹线・噪声： < 0.004 dB、0.001 dB（典型值）
▶ IF 带宽： １Hz ～ 1 MHz、１Hz ～ 10 MHz（Opt.）
▶ DC 输入端口数： 4
▶ 测量点数： 2 ～ 100,001 点 / 迹线
▶ 外形尺寸 (W×H×D)： 461 ㎜ × 240 ㎜ × 351 ㎜
▶ 重量： 2 端口模式：14kg、4 端口模式：16kg

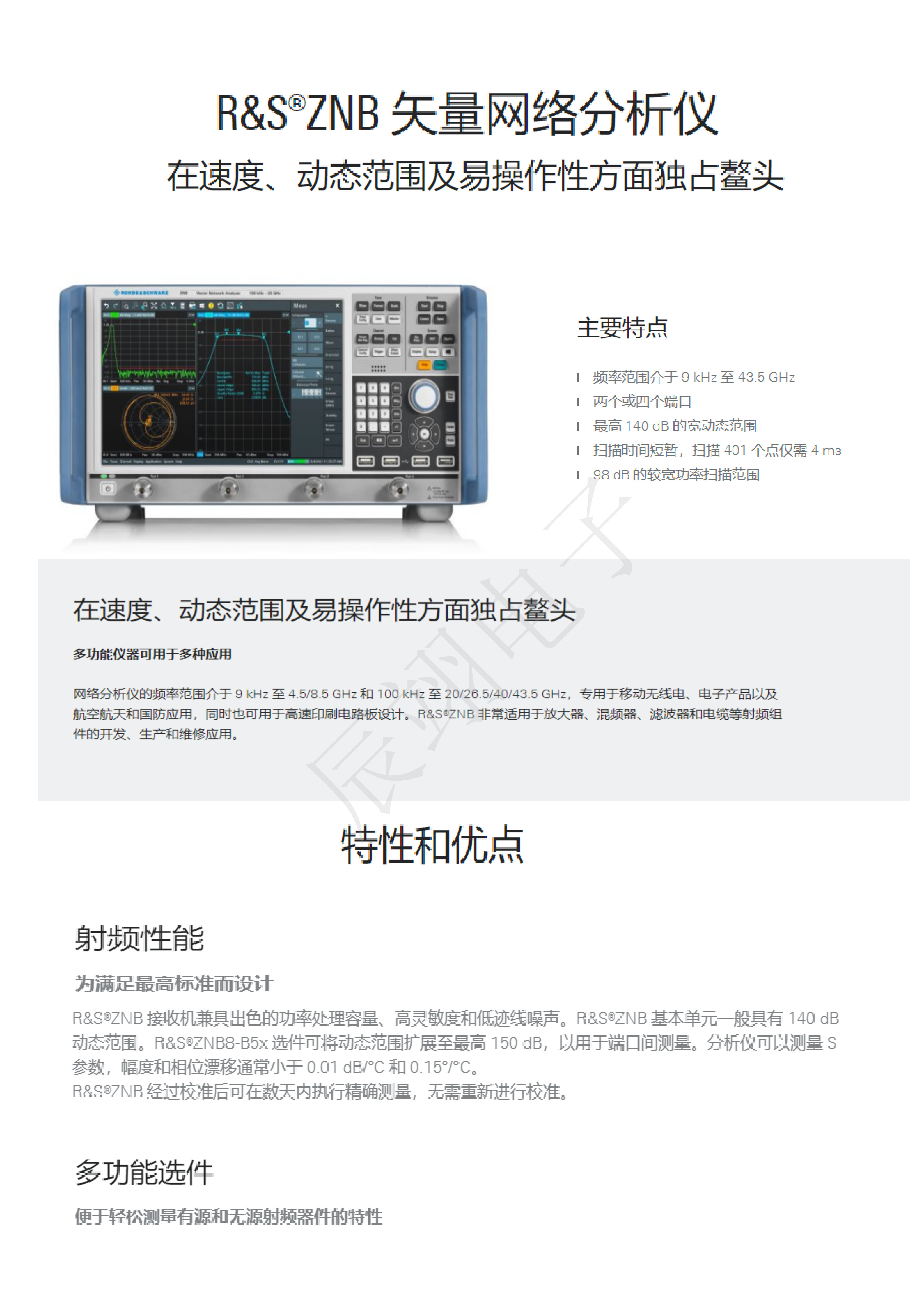

▶ 在速度、动态范围及易操作性方面独占鳌头

主要特点

▶ 频率范围 ：9 kHz 至 43.5 GHz
▶ 2 端口 / 4 端口
▶ 动态范围 ：140 dB（典型值）
▶ 高速扫描 ：< 2.5 μs/point
▶ 支持中文菜单
▶ 98 dB 的较宽功率扫描范围

▶ 在速度、动态范围及易操作性方面独占鳌头

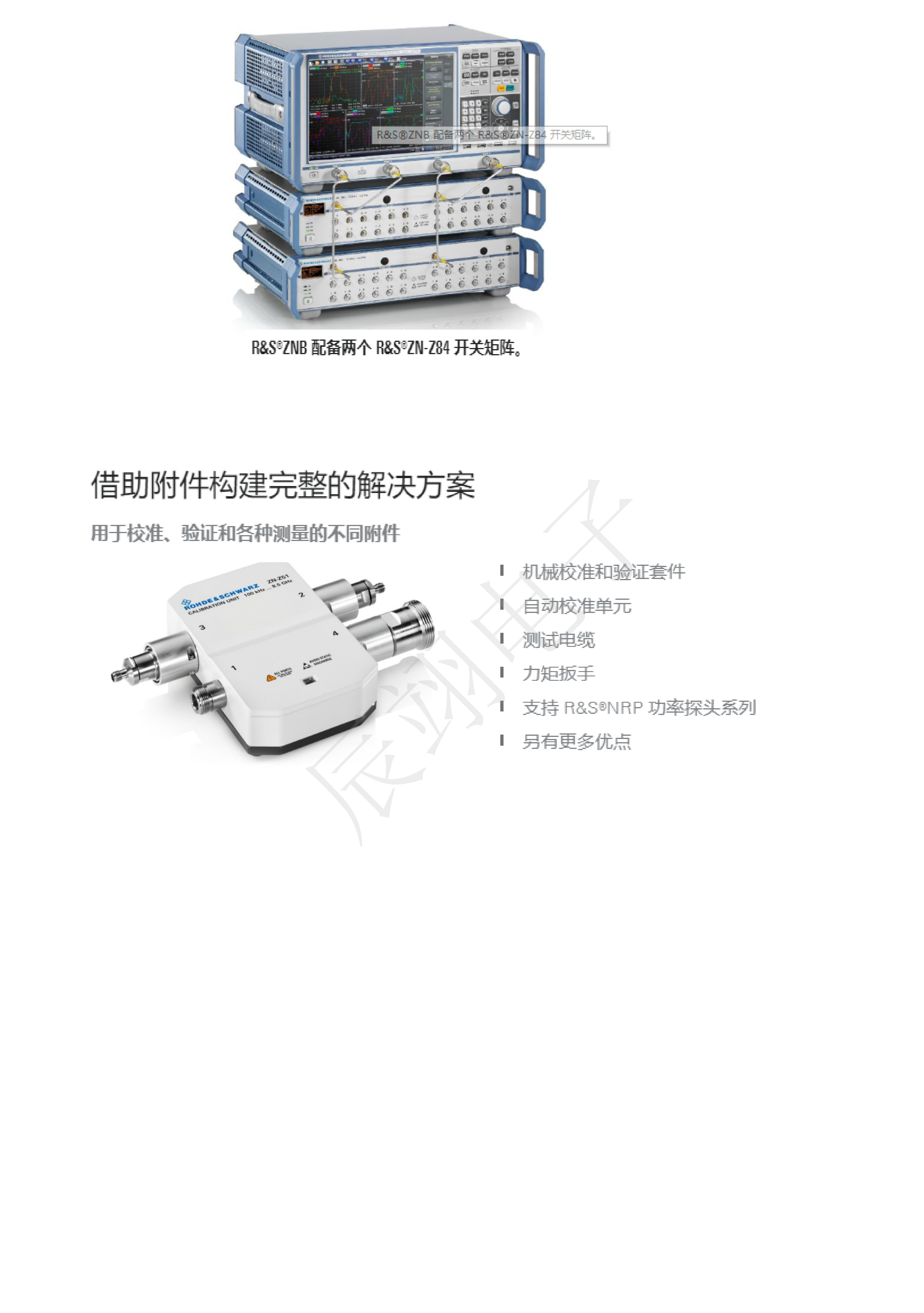

多功能仪器可用于多种应用
网络分析仪的频率范围介于 9 kHz 至 4.5/8.5 GHz 和 100 kHz 至 20/26.5/40/43.5 GHz，专用于移动无线电、
电子产品以及航空航天和国防应用，同时也可用于高速印刷电路板设计。R&S®ZNB 非常适用于放大器、混频
器、滤波器和电缆等射频组件的开发、生产和维修应用。

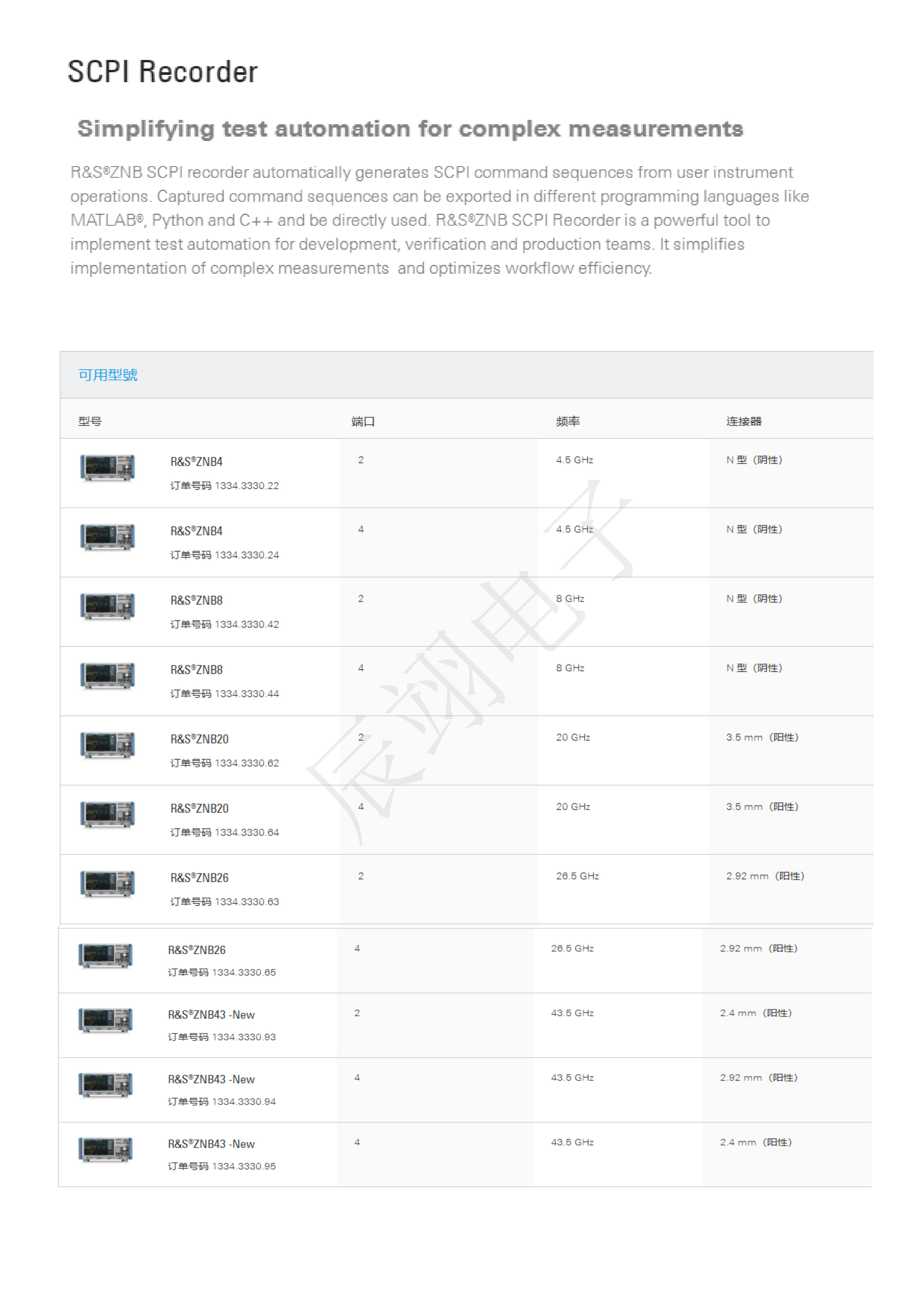

▶ 技术参数

型号                      端口                        频率                                   连接器
ZNB4                    2 / 4                  9KHz ~4.5 GHz                     N 型（阴性）
ZNB8                    2 / 4                  9KHz ~ 8.5 GHz                    N 型（阴性）
ZNB20                  2 / 4                  100KHz ~20GHz                   3.5 mm（阳性）
ZNB26                  2 / 4                  100KHz ~26.5GHz                 2.92 mm（阳性）
ZNB43 -New         2 / 4                  100KHz ~43.5 GHz                2.4 mm（阳性）/ 2.92 mm（阳性）

▶ 追求易用性的用户界面

除了传统的物理按键之外，还在菜单中添加了虚拟按键面板，仅需三次键操作即可访问所有功能。迹线和标记
的添加、删除和移动可以通过拖拽进行。另外，弹出对话框显示为半透明，不会完全遮盖正在测量的波形，可
以在确认波形的同时更改参数。测量端口的组合和校准种类以图形化方式显示，便于直观地理解和设置。

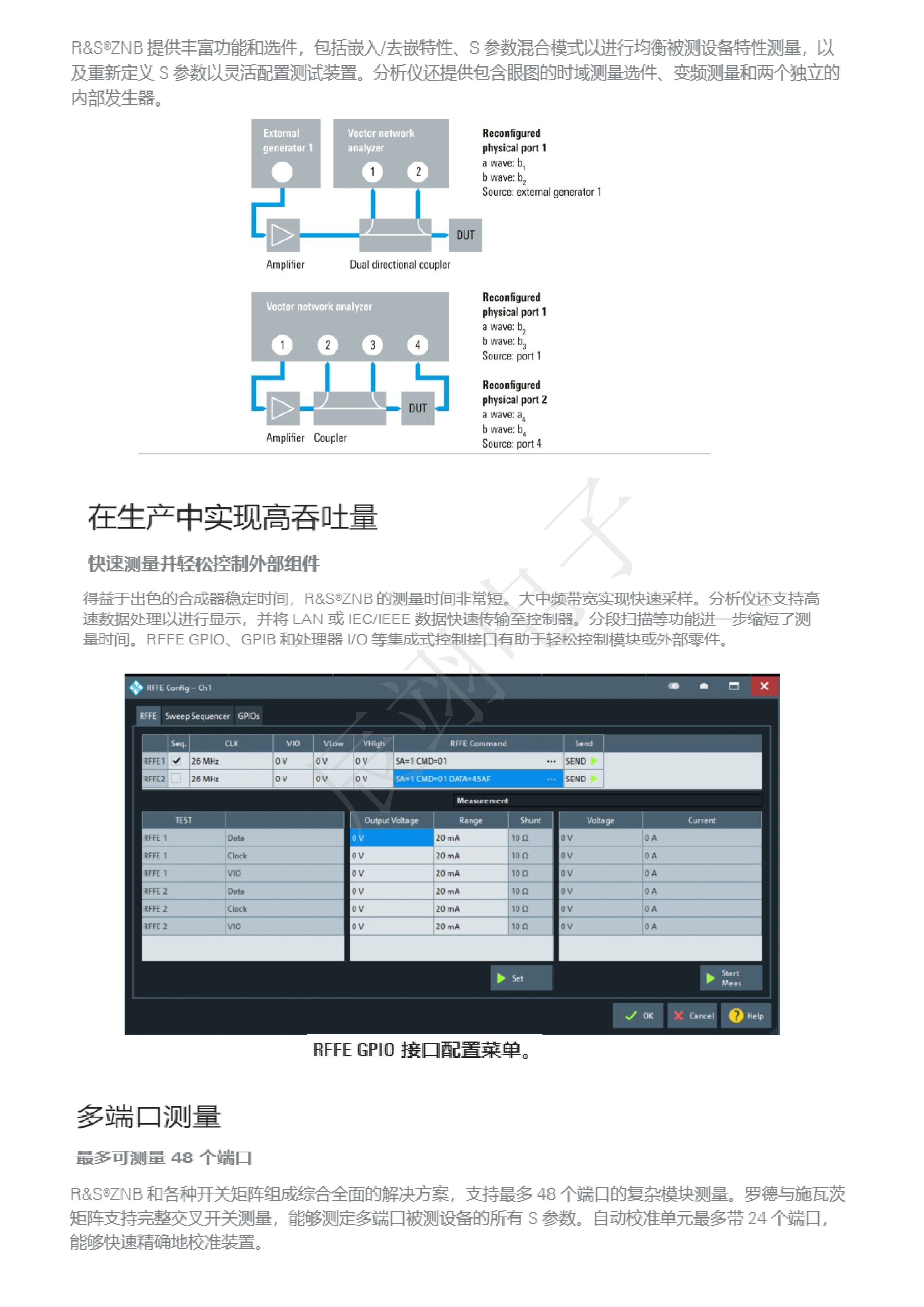

▶ 轻松评估有源部件

R&S®ZNB 具有高输出功率、高接收机压缩特性，可以轻松评估放大器的特性。另外，具有扩展功率范围选件和
接收机衰减器选件（R&S®ZNB4/8），可以对LNA 和 PA 进行测量。4 端口机型可以增加第 2 内置信号源，并可
以支持混频器等的频率转换设备测量和互调测量。此外，IFBW 通过选件可以扩展至最大10MHz，实现 250ns 的
短脉冲测量。

▶ 通过大屏幕实现界面的个性化

在 12.1 英寸宽屏中不仅可以设置 200 以上的测量通道，还可以在各通道上显示100 以上的迹线。通道和迹线可以
自由选择配置，可以根据测量进行最佳画面设置。各迹线可以分别存储和显示多个内存迹线。

▶ 订购信息

产品名称 /主机                              型号
矢量网络分析仪：4.5 GHz             R&S®ZNB4
矢量网络分析仪：8.5 GHz              R&S®ZNB8
矢量网络分析仪：20 GHz               R&S®ZNB20
矢量网络分析仪：26.5 GHz              R&S®ZNB26
矢量网络分析仪：43.5 GHz              R&S®ZNB43

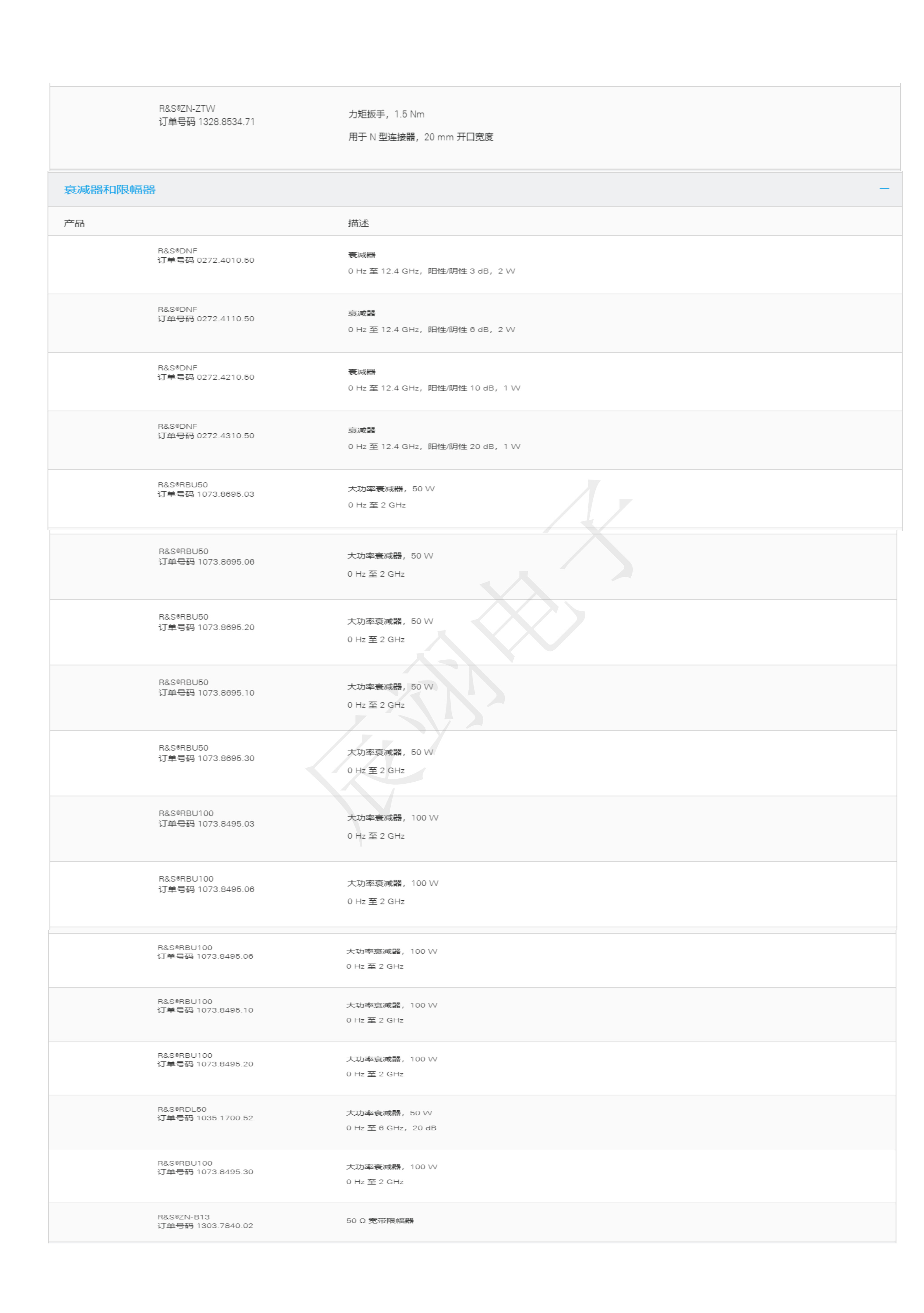

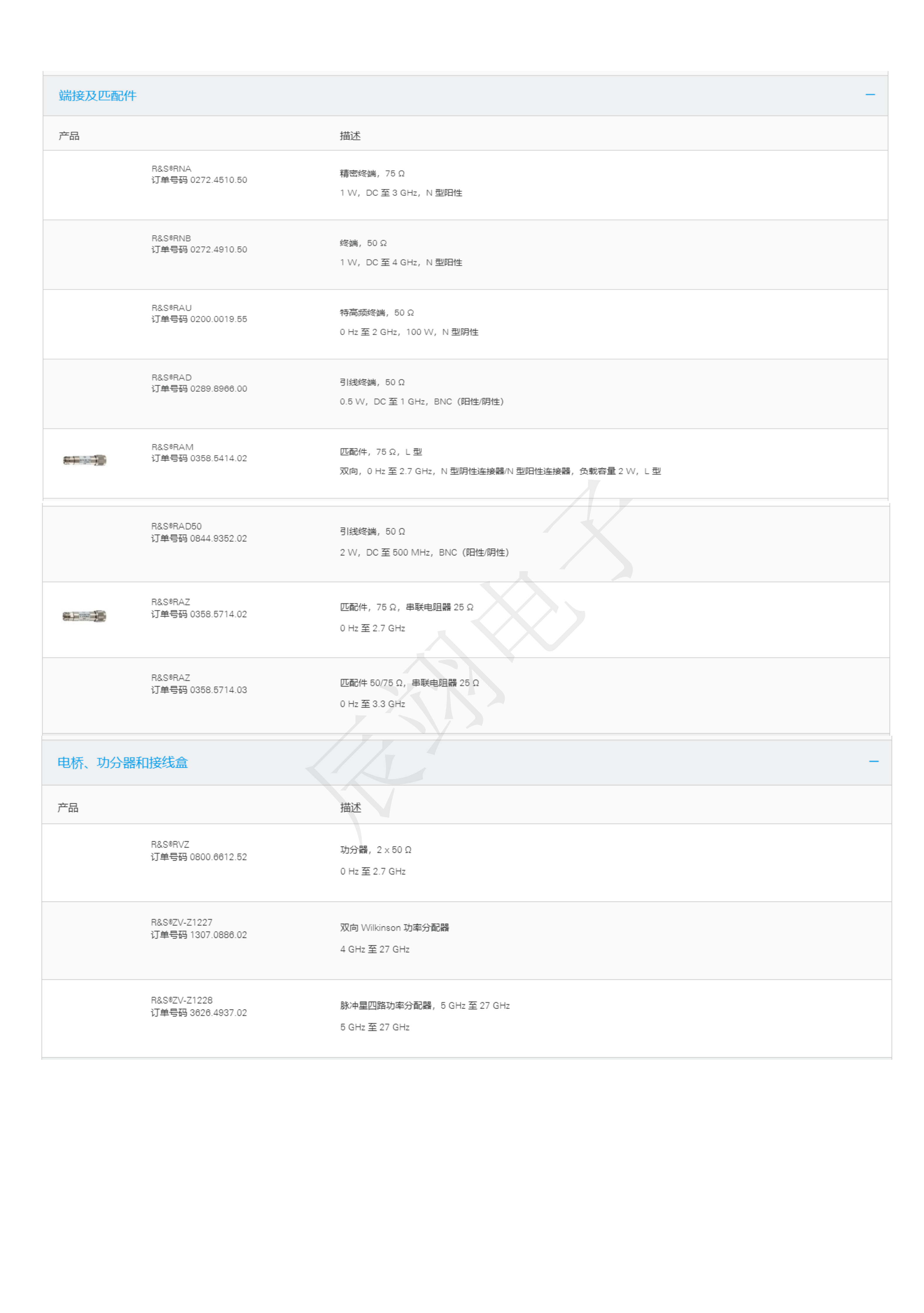

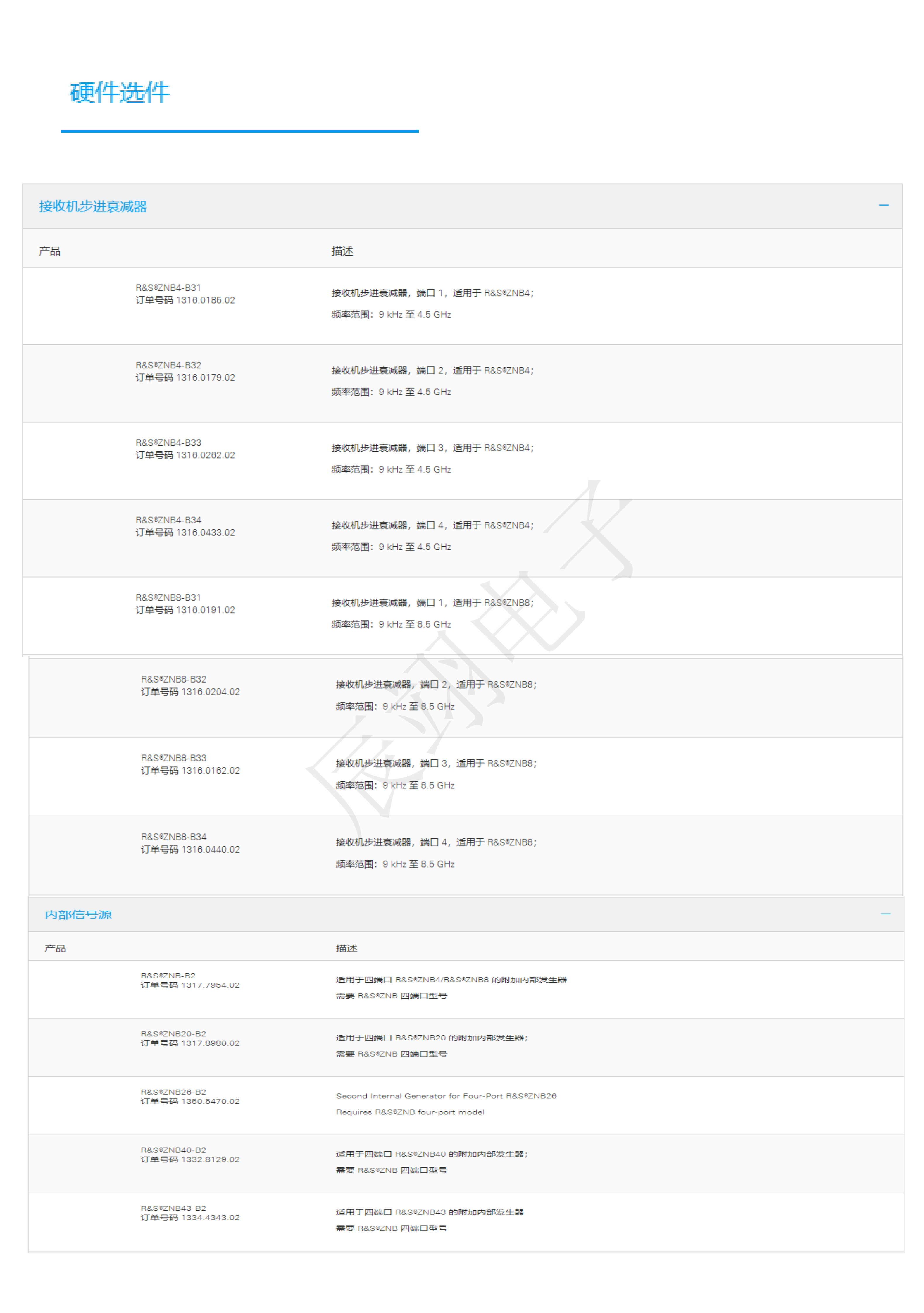

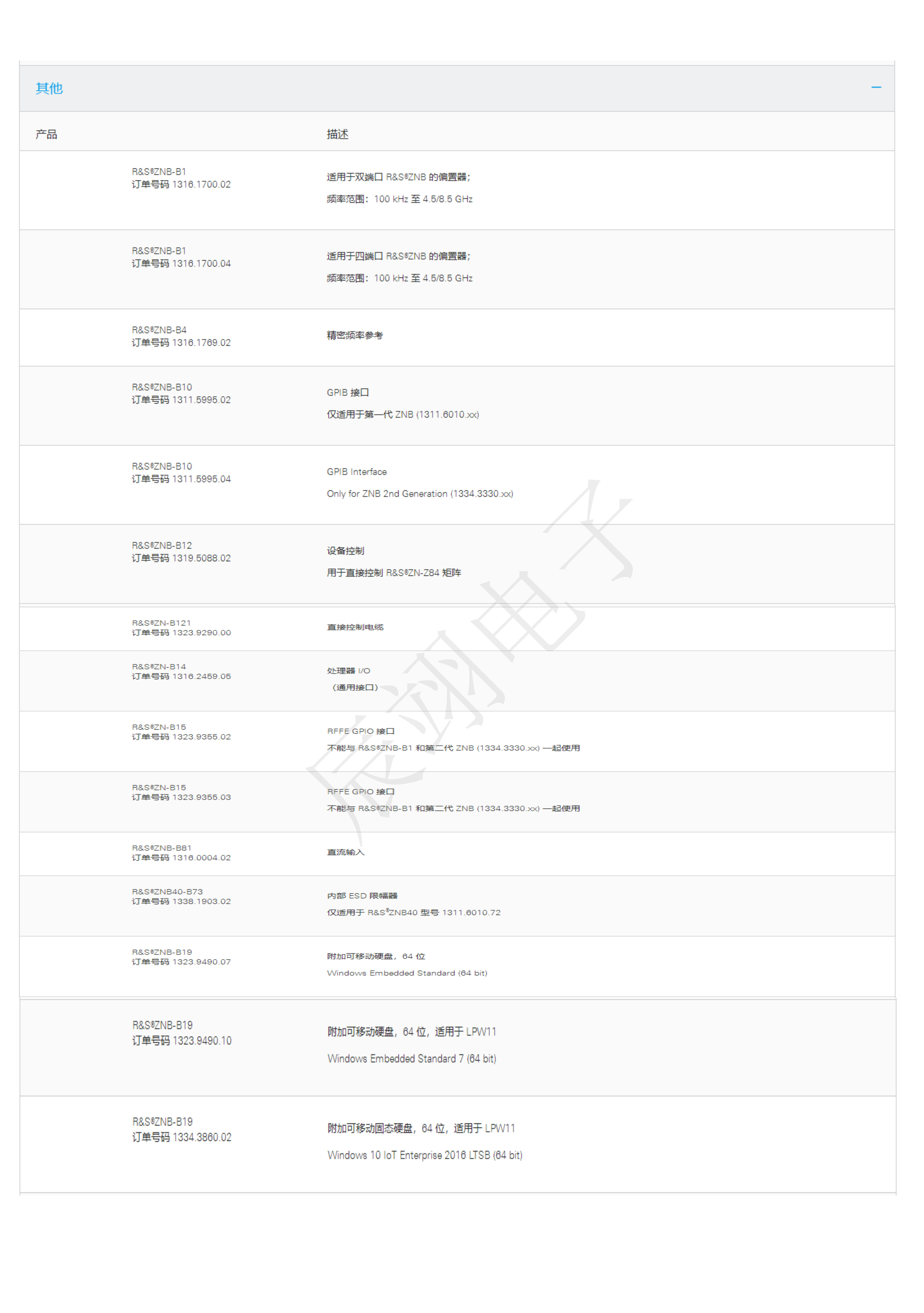

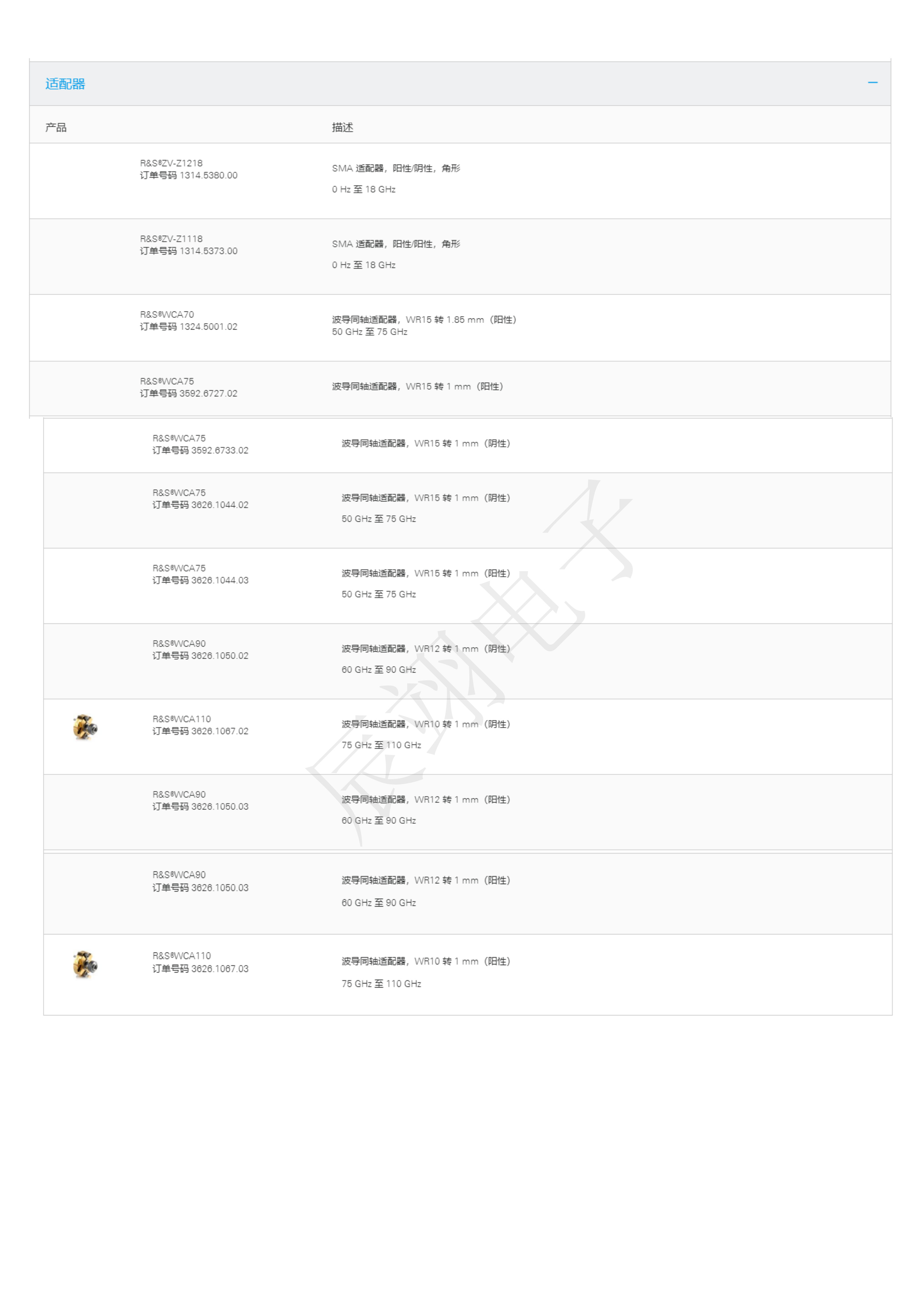

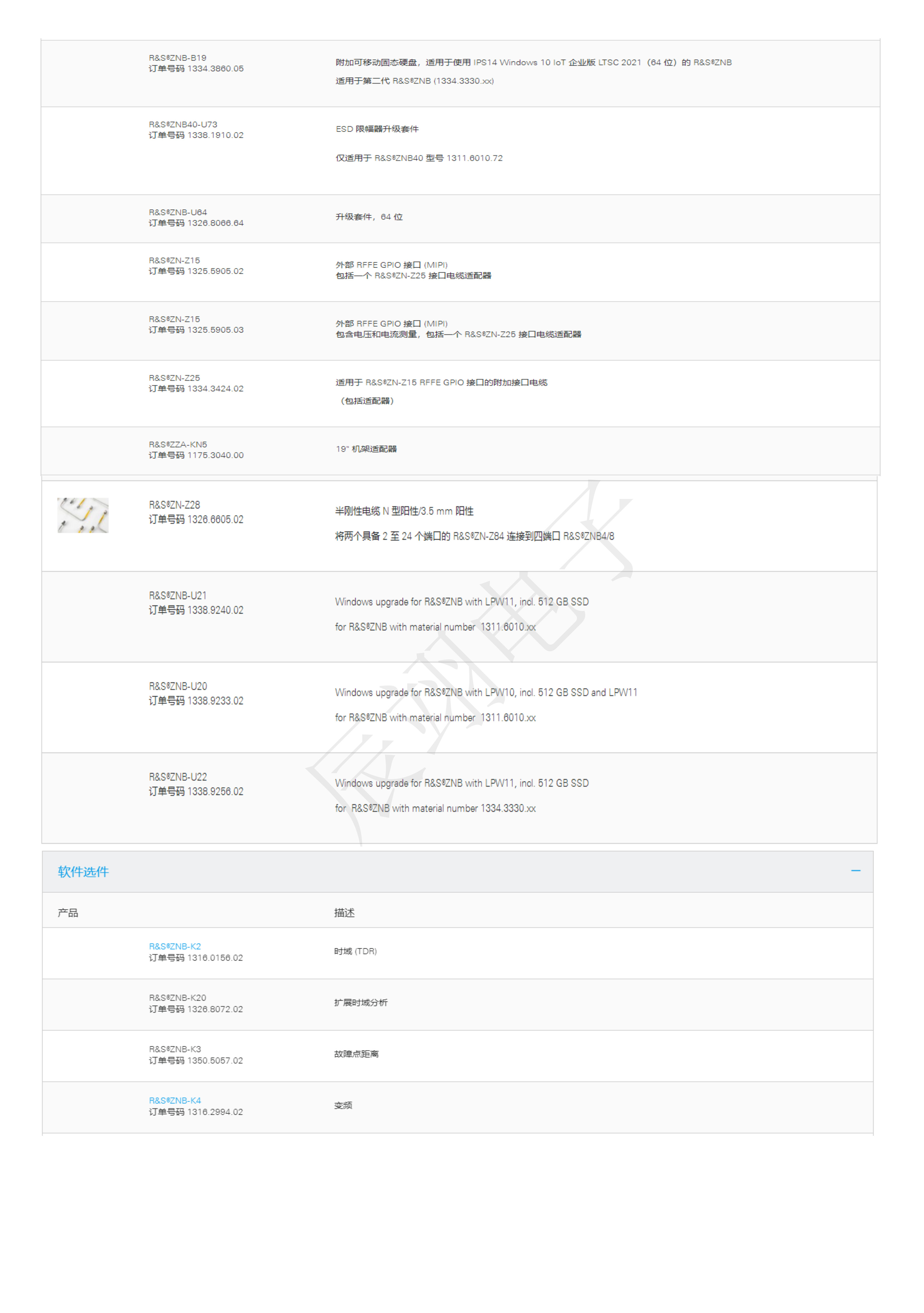

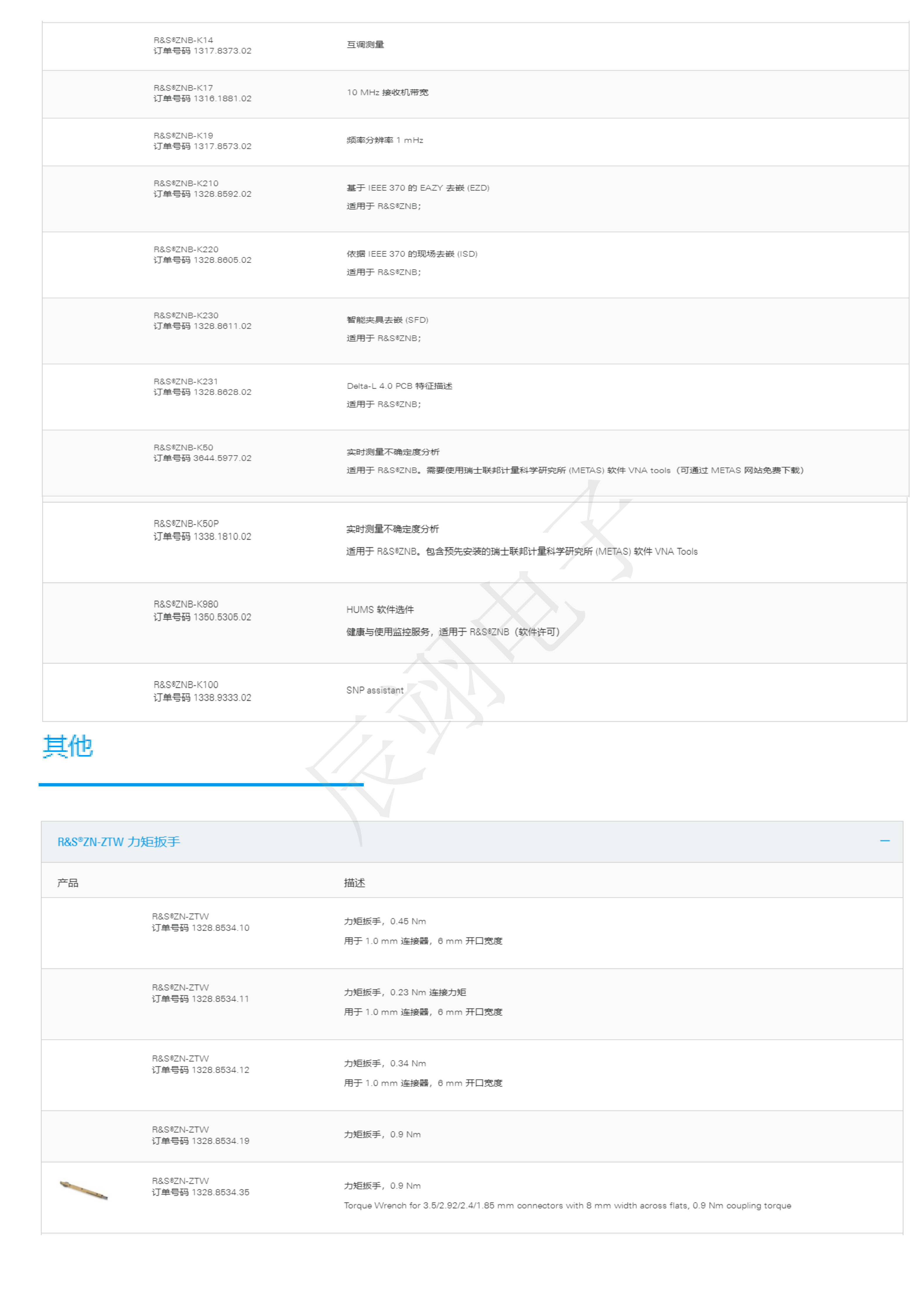

▶ 选件

R&S®ZNB-B1：直流偏置器（ZNB4/8）
R&S®ZNB-B2：第 2 内置信号源
R&S®ZNBx-B2y：扩展功率范围
R&S®ZNB4 / 8-B3x：接收机衰减器
R&S®ZNB4 / 8-B5x：扩展动态范围
