中电科思仪1435A-V信号发生器频率范围:9kHz～3GHz

简介：

* 1435A/B-V信号发生器 : 9kHz～3GHz  （ 1435A-V ）；
                                        9kHz～6GHz  （ 1435B-V ）；

* 频率分辨率：0.001Hz

* 内部调制带宽：200MHz

* 外部调制带宽：200MHz

* 单边带相位噪声： -115dBc/Hz@10kHz(6GHz 载波）
                               -132dBc/Hz@10kHz(1GHz 载波）

* EVM:<1.4%(50MHz~6GHz,4Msps);

* 数字调制样式： PSK:BPSK、QPSK、OQPSK、π/4DQPSK、D8PSK、16PSK QAM:4、16、32、64、128、256、512、1024
                           FSK:2、4、8、16ASK 、MSK,  任意波调制

* 具有多功能函数发生器，用于产生AM/FM/φM  的调制信号和低频输出信号

* 最大外形尺寸(宽×高×深):330mm×147mm×397mm    (不包括把手)

* 重量：<12千克(型号、选件配置不同，重量不同，7.8千克～9.4千克)

产品综述：

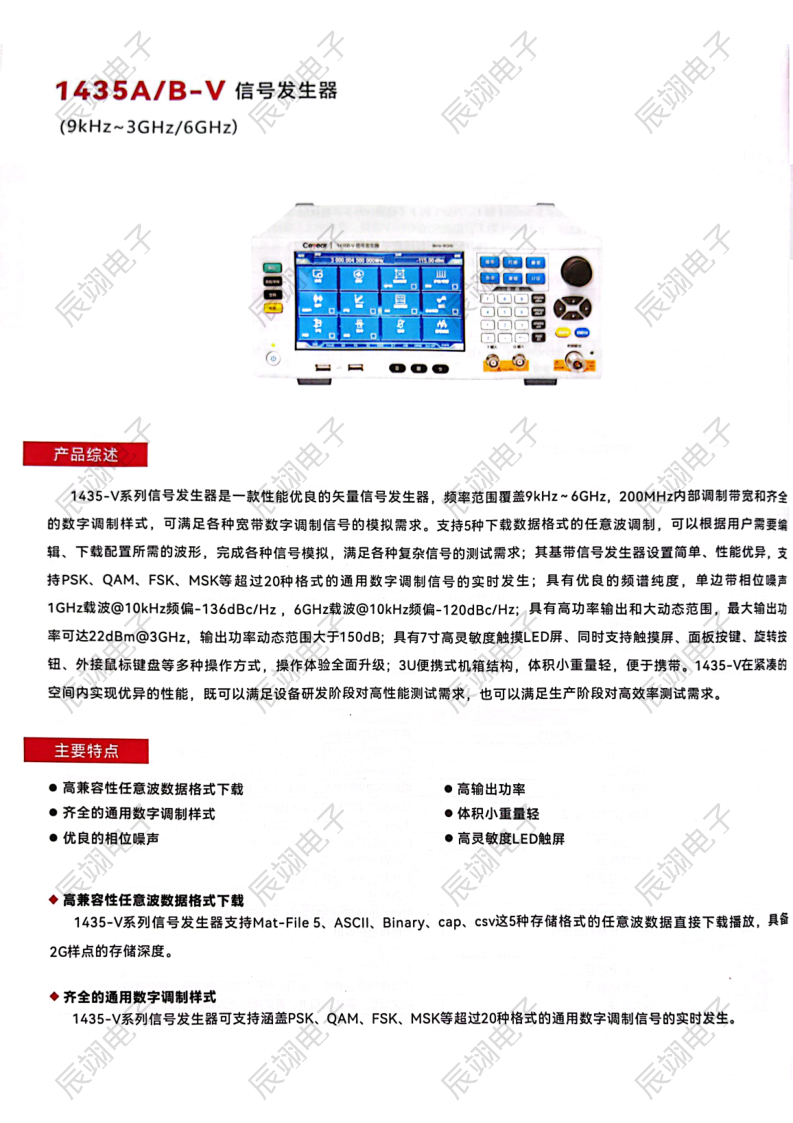

 1435-V系列信号发生器是一款性能优良的矢量信号发生器，频率范围覆盖9kHz～6GHz，200MHz内部调制带宽和齐全的数字调制样式，可满足

各种宽带数字调制信号的模拟需求。支持5种下载数据格式的任意波调制，可以根据用户需要编辑、下载配置所需的波形，完成各种信号模拟，满

足各种复杂信号的测试需求；其基带信号发生器设置简单、性能优异，支持PSK、QAM、FSK、MSK等超过20种格式的通用数字调制信号的实时发

生；具有优良的频谱纯度，单边带相位噪声1GHz载波@10kHz频偏-136dBc/Hz ，6GHz载波@10kHz频偏-120dBc/Hz；具有高功率输出和大动态

范围，最大输出功率可达22dBm@3GHz，输出功率动态范围大于150dB；具有7寸高灵敏度触摸LED屏、同时支持触摸屏、面板按键、旋转按钮、

外接鼠标键盘等多种操作方式，操作体验全面升级；3U便携式机箱结构，体积小重量轻，便于携带。1435-V在紧凑的空间内实现优异的性能，既可

以满足设备研发阶段对高性能测试需求，也可以满足生产阶段对高效率测试需求。

功能特点：

*齐全的通用数字调制样式

1435-V系列信号发生器可支持涵盖PSK、QAM、FSK、MSK等超过20种格式的通用数字调制信号的实时发生。

*优良的相位噪声

1435-V系列信号发生器提供两档相位噪声供用户选择，标配单边带相位噪声实测-104dBc/Hz（6GHz@10kHz），选用低相位噪声选件，单边带相

位噪声低至-120dBc/Hz（6GHz@10kHz）。用户可根据实际需求选择相位噪声档，实现较高性价比。

*高输出功率

通过选配H08大功率输出选件，全频段输出功率实测值均在20dBm以上，在需要大功率激励信号的测试场合，使用1435-V无需外接放大器，即可得到所需测试信号。

*高灵敏度LED触屏

7寸宽LED显示器，800×480像素分辨率，清晰地展现仪器状态信息，电容屏配合量身定制的窗口界面，触控灵敏准确。除了触屏，还可以通过面板

按键、带回车功能的旋转按钮、外接键盘鼠标等方式对仪器进行操作，方便快捷任您选择。

*高兼容性任意波数据格式下载

1435-V系列信号发生器支持Mat-File 5、ASCII、Binary、cap、csv这5种存储格式的任意波数据直接下载播放，具备2G样点的存储深度。

*体积小重量轻

采用3U高便携式机箱设计，重量和体积相比台式仪器大大减小，全系列最重机型9.4kg，最轻机型7.8kg。

典型应用:

*通用测试

1435-V系列信号发生器功能齐全，支持数字调制功能，支持AM、FM、ΦM和PM模拟调制功能。能广泛的应用在射频测试领域。

*通信系统测试

1435具有优异的数字调制性能，齐全的数字调制样式，支持涵盖PSK、QAM、FSK、MSK等超过20种格式的通用数字调制信号及用户自定义调制信

号的实时发生，适用于通信系统误码率等指标测试。

*数字解调接收机测试

高兼容性任意波数据格式，可以方便的播放用户自定义的波形数据文件，同时具有高达150dB功率动态范围，适用于数字解调接收机的灵敏度、信噪

比等指标测试。
