Signal Hound高性能实时频谱仪&监测接收机模块SM200B：100KHz~20GHz

简单介绍：

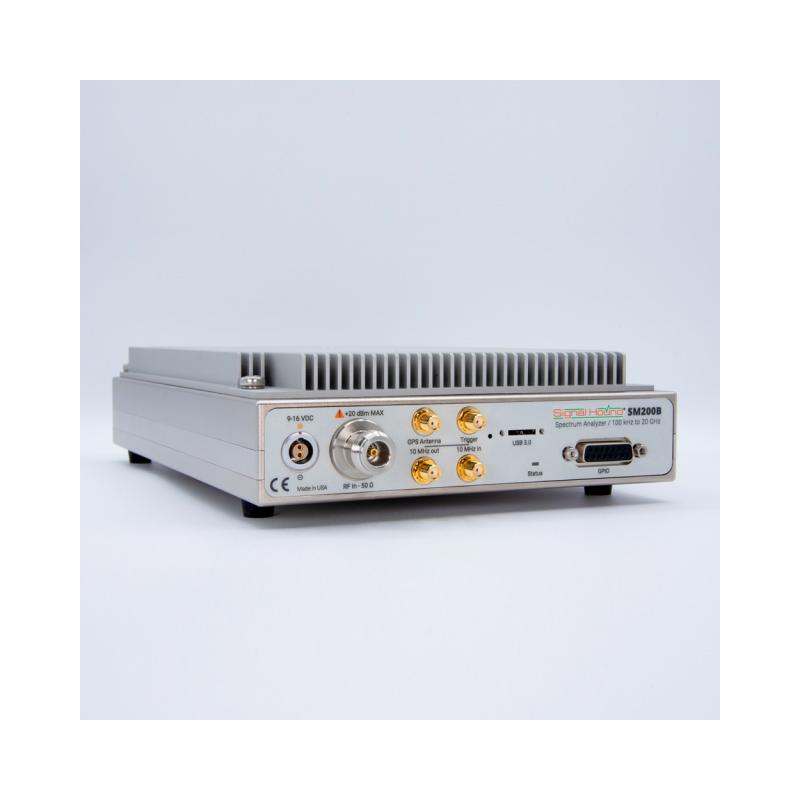

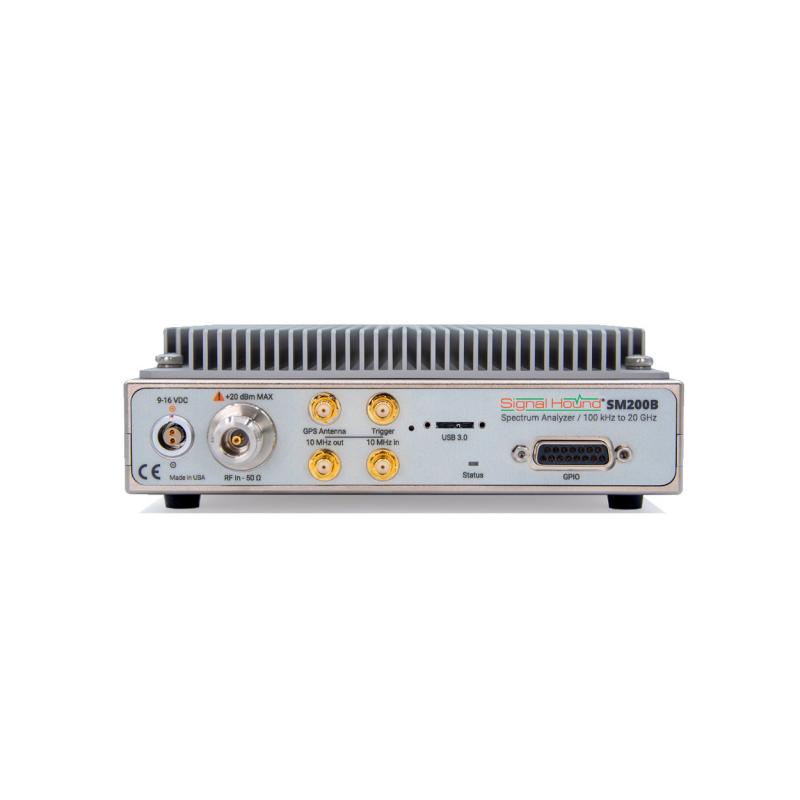

SM200B—100KHz~20GHz 高性能实时频谱仪&监测接收机模块

频率范围：100KHz~20GHz

扫描速度：速度           分辨率带宽（RBW）

               1THz/s          30KHz及以上

               160GHz/s        10KHz

               18GHz/s         1KHz

幅度范围：+10dBm到DANL（最大可测+20dBm）

SFDR：75dBc

采集带宽：5KHz到40MHz带宽可选或2秒钟160MHz全带宽

时钟精度：优于0.01ppm

相位噪声：-132dBc/Hz 偏移10k（1GHz载波）

工作温度：标准型：0°C-+50°C

                宽温型：-40°C-+65°C

API支持Windows和Linux二次开发

产品特点：

SM200B是一款高性能频谱分析仪和监控接收机。该分析仪的调谐范围为100 kHz至20GHz，瞬时带宽为160 MHz（IBW），

动态范围为110 dB，30kHz RBW下的扫描速度为1赫兹/秒（使用纳托尔窗），相位噪声性能低至EVM测量误差小于0.1%，

甚至可与市场上最昂贵的频谱分析仪相媲美。

SM200B提供160 MHz瞬时带宽（IBW）校准I/Q捕获，可通过USB 3.0将2秒I/Q缓冲区块传输到PC

信号处理在功能强大的Altera FPGA和搭载英特尔酷睿i5处理器的外部电脑之间进行。使用其本地API，Signal Hound SM200B可以

轻松连接到自动监控系统或自动测试设备。SM200B API为客户提供了将自己的DSP算法插入经过校准的I/Q数据流所需的访问权限。

性能特点：

 * 分析能力和特性
 * 相位噪声测量
 * 实时分析功能
 * 160 MHz I/Q捕获能力
 * 光谱发射掩模
 * 频谱监控功能
 * EMC预符合性测试
 * GNU无线电集成，自动化测试，等等

频率范围:100 kHz至20.0 GHz
RF输入阻抗(N型连接器):50ω
校准的流I/Q: 5 kHz至40 MHz可选I/Q带宽
内置GPS，用于时基同步、I/Q时间戳和GPS定位
分辨率带宽(RBW):使用40 MHz IBW时，0.1 Hz (≤200kHz范围)至3 MHz(任何范围)；30 kHz至10 MHz，使用160 MHz IBW
时基精度:当锁定到GPS时，GPS规定的OCXO保持在5×10-10以内；
–每天5 x 10-9的老化延期；
–温度超过-40°C至60°C时保持1 x 10-8

IP2:
100 kHz至2 GHz范围内+68 dBm；
2 GHz至10 GHz范围内+78 dBm；
10 GHz至15 GHz范围内+75 dBm；
15 GHz至20 GHz范围内+60 dBm

IP3:
100 kHz至3 GHz范围内+28 dBm；
3 GHz至6 GHz范围内+24 dBm；
6 GHz至20 GHz+20 dBm

设备尺寸:

版本
SM200B — 20 GHz实时频谱分析仪-标准，温度范围:0°C至+50°C

重量    7.77磅（3.52千克）
规模    10.2英寸x 7.2英寸x 2.15英寸（25.9英寸x 18.3英寸x 5.5厘米）

版本

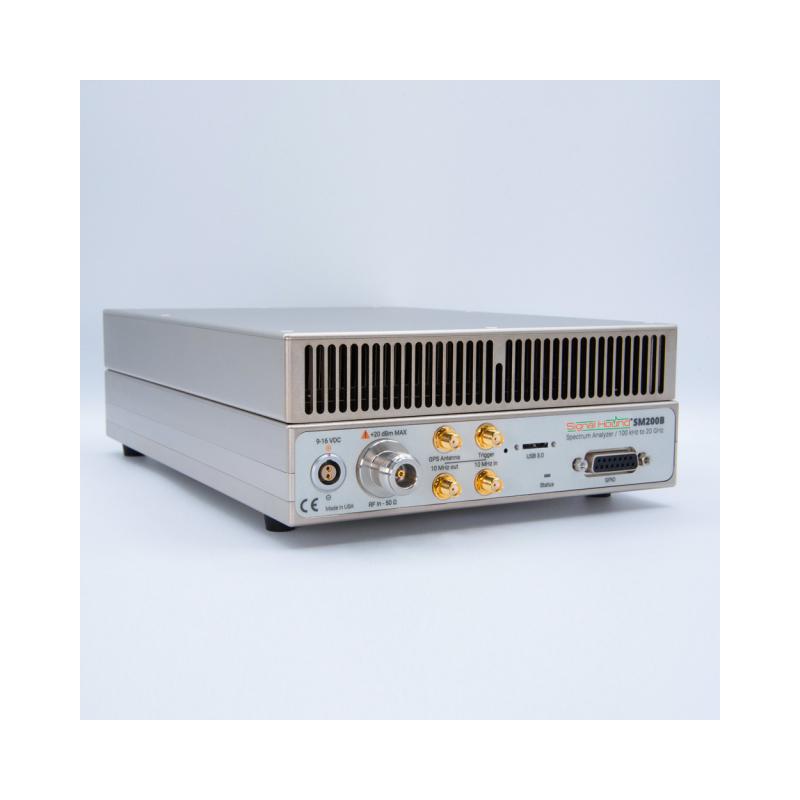

SM200B — 20 GHz实时频谱分析仪—选项1，温度范围:-40°C至+65°C

重量    9.13磅。（4.14千克）
规模    10.2英寸x 7.2英寸x 2.80英寸（25.9英寸x 18.3英寸x 7.11厘米）

产品封装尺寸:

版本
SM200B — 20 GHz实时频谱分析仪-标准，温度范围:0°C至+50°C

重量    12.50磅。（5.67千克）
规模    16.5英寸x 11英寸x 8.44英寸（41.9英寸x 27.9英寸x 21.44厘米）

版本
SM200B — 20 GHz实时频谱分析仪—选项1，温度范围:-40°C至+65°C

重量    13.66磅（6.20千克）
规模    16.5英寸x 11英寸x 8.44英寸（41.9英寸x 27.9英寸x 21.44厘米）
