Signal Hound高性能实时频谱仪&监测接收机模块SM435B—100KHz~43.5GHz

简单介绍：

SM435B—100KHz~43.5GHz 高性能实时频谱仪&监测接收机模块

频率范围：100KHz-43.5GHz

扫描速度：速度                    分辨率带宽（RBW）
                1THz/s                30KHz及以上
                160GHz/s             10KHz
                18GHz/s               1KHz

幅度范围：+10dBm到DANL（最大可测+20dBm）

SFDR：75dBc

实时分析带宽：160MHz

时钟精度：优于0.01ppm

相位噪声：-132dBc/Hz 偏移10k（1GHz载波）

工作温度：标准型：0°C-+50°C
                宽温型：-40°C-+65°C

API支持Windows和Linux二次开发

产品特点：

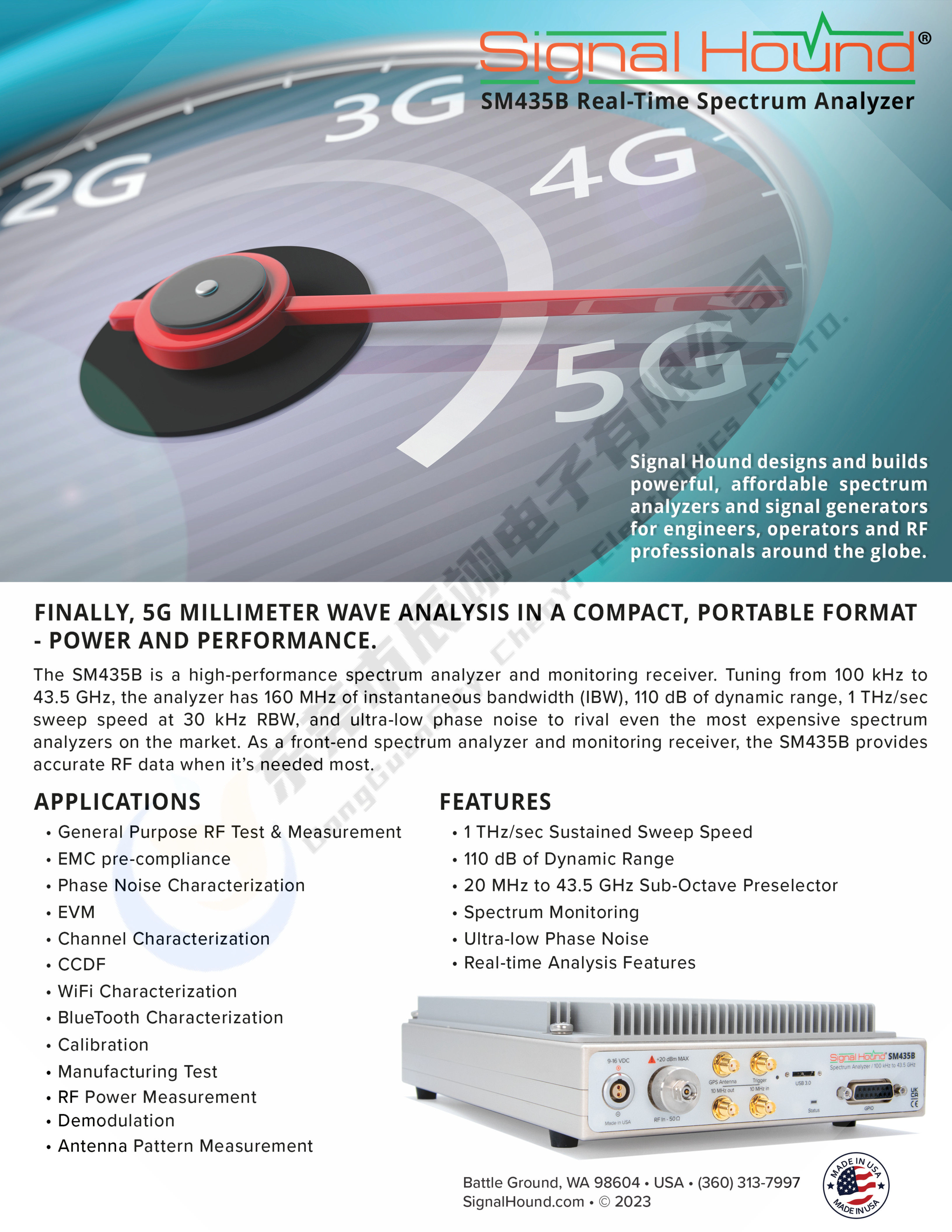

SM435B是一款高性能频谱分析仪和监控接收机。该分析仪的调谐范围为100 kHz至43.5 GHz，瞬时带宽为160 MHz(IBW)，

动态范围为110 dB，30kHz RBW下的扫描速度为1 THz/秒(使用Nuttall windowing)，相位噪声性能低至EVM测量误差小于0.1%，

甚至可与市场上最昂贵的频谱分析仪相媲美。

SM435B提供160 MHz瞬时带宽(IBW)校准的I/Q捕获，可通过USB 3.0将2秒I/Q缓冲区块传输到PC(了解有关此功能的更多信息).

信号处理在功能强大的英特尔FPGA和搭载英特尔酷睿i7处理器的外部电脑之间进行分配。Signal Hound SM435B可通过其本地API轻

松连接至自动化监控系统或自动化测试设备。SM435B API允许客户将自己的DSP算法插入校准的I/Q数据流。

性能特点：

频率范围:100 kHz至43.5 GHz
射频输入阻抗（2.4毫米连接器）:50ω
经过校准的流式I/Q: 5 kHz至40 MHz可选I/Q带宽
内置GPS，用于时基同步、I/Q时间戳和GPS定位
分辨率带宽（RBW）:0.1赫兹（≤200千赫兹跨度）至3兆赫（任何跨度），使用40兆赫IBW；30 kHz至10 MHz，使用160 MHz IBW
时基精度:GPS规定的OCXO保持在5 x 10以内-10当锁定到GPS时
–5 x 10的延期-9老化的/天（2 x 10-8第一天典型）
–1 x 10的延期-8对于-40℃至65℃以上的温度

系统噪声系数（典型值）
从700兆赫到2.5千兆赫为12dB
2.5 GHz至24 GHz为15dB
从24 GHz到40 GHz为18dB+0.5 db/GHz；
从40 GHz到43.5 GHz为26dB+2.0 db/GHz；

IP2
100 kHz至20 GHz范围内+75dBm
20 GHz至24 GHz+50 DBM
24 GHz至43.5 GHz范围内+70dBm

IP3
100 kHz至4 GHz范围内+28 DBM；
从4 GHz到6 GHz的+23 DBM；
6 GHz至43.5 GHz+20 DBM

设备尺寸：

版本
SM435B — 43.5 GHz实时频谱分析仪-选项80，中频输出选项

重量    7.77磅（3.52千克）
规模    10.2英寸x 7.2英寸x 2.15英寸（25.9英寸x 18.3英寸x 5.5厘米）

版本
SM435B — 43.5 GHz实时频谱分析仪—选项1 +选项80，中频输出选项

重量    9.13磅。（4.14千克）
规模    10.2英寸x 7.2英寸x 2.80英寸（25.9英寸x 18.3英寸x 7.11厘米）

产品封装尺寸：

版本
SM435B — 43.5 GHz实时频谱分析仪-选项80，中频输出选项

重量    12.50磅。（5.67千克）
规模    16.5英寸x 11英寸x 8.44英寸（41.9英寸x 27.9英寸x 21.44厘米）

版本
SM435B — 43.5 GHz实时频谱分析仪—选项1 +选项80，中频输出选项

重量    13.66磅（6.20千克）
规模    16.5英寸x 11英寸x 8.44英寸（41.9英寸x 27.9英寸x 21.44厘米）
