全新订购 WiNRADiO WD-7200 无线电测向系统

WiNRADiO WD-7200 无线电测向系统采用复杂的相关矢量匹配干涉仪 RDF 方法，并结合了统计信号处
理技术，为政府、军事和执法应用提供了经济有效、坚固耐用且准确的无线电测向解决方案。该系统体积
小、重量轻、坚固耐用。它适用于固定、车载和运输部署。它采用 SDR 架构，具有很高的灵活性。高精度
和灵敏度确保它不仅能充当测向系统，还能充当功能强大的高频/甚高频/更高频 COMINT 拦截接收系统。
每个 WD-7200 系统由三个主要部分组成：天线罩、双通道相干接收器和处理计算机。天线罩使用八根感
应天线组成圆形阵列，安装在防风雨玻璃纤维外壳内。感应天线是专门设计的偶极子。雷达罩内还有一个

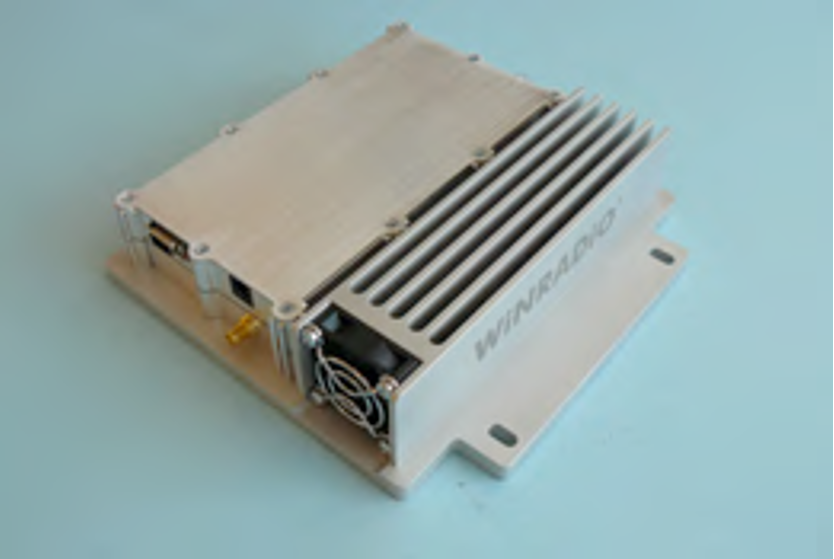

准确的磁阻式数字罗盘，确保天线始终以磁北为基准。接收器是久经考验的 WR-G39DDC SDR 的准相干

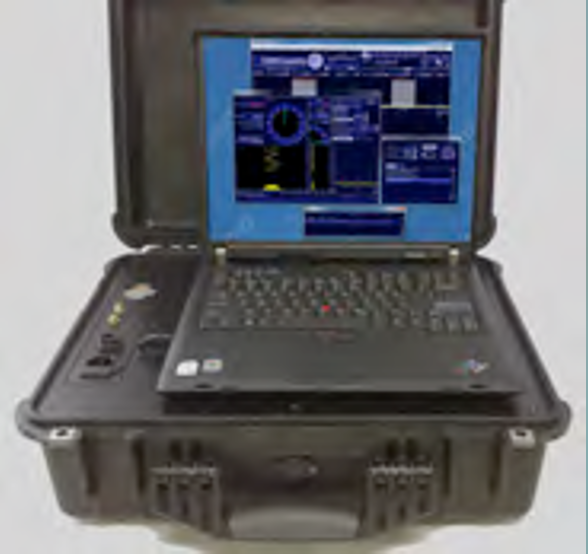

变体。系统安装在坚固耐用的便携式外壳中。WD-7200 采用了一种特殊的相位均衡技术，这种技术既是
被动的，也是动态的，可确保在任何时候都能即时获得高性能。WD-7200 DF 技术允许 DF 和利用许多新
的数字波形，这是伪多普勒和其他模拟系统无法实现的。这些波形包括 DMR/MOTOTRBO、dPMR、NXDN、
D-STAR 和 APCO P25（一和二阶段）。Radixon 通过整合其 WiNRADiO 系列软件定义接收机、软件工具
和天线中的产品实现了这一目标。Radixon 为全球数以千计的政府、军事和从业客户提供产品和支持。

性能特点
频率范围 2 MHz 至 2000 MHz（取决于天线选件）
高精度圆形天线罩天线
坚固耐用、低能见度的天线外壳
相关干涉仪技术
快速、简单的部署
灵敏度高
有效对抗短时信号
典型精度为 2 度 RMS
提供接收器一致性的通用基准
使用基于宽带数字 DDC 的接收器
低功耗
便于运输

选型指南
WD-7200 DF 系统（含 200-2000 MHz 标准 WD-7200-AX340D 天线）
WD-7200-AX320D 可选高频/甚高频天线 2-280 MHz
WD-7200-AX350D 可选高频/甚高频天线 20-88 MHz，用于更远距离的测向操作

产品结构与细节
三个主要部分组成：天线罩、双通道相干接收器和处理计算机
天线罩使用八根感应天线组成圆形阵列，安装在防风雨玻璃纤维外壳内
感应天线是偶极子
雷达罩内还有一个磁阻式数字罗盘，确保天线始终以磁北为基准

可选功能与配件
WD-7200-GPS：GPS 选件
WD-7200-CSO：客户端-服务器选件
WD-7200-TMO：三角测量/制图和客户端/服务器选件
WD-7200-MAP：离线地图选件
WR-AXPM-71：天线气动桅杆

技术参数
产地：美国
接收机类型：宽带、数字下变频软件定义接收机，内置上变频 9 kHz 至 3.5 GHz 调谐器
DF 频率范围：200 至 2000 MHz（WD-7200-AX340D 天线）；2 至 280 MHz（WD-7200-AX320D 天线）；
20 至 88 MHz（WD-7200-AX350D 长距离天线）
DF 过程：8 元相关干涉仪，利用准相干接收器，具有动态和被动均衡功能
接收通道数：两个，其中一个接收器与参考天线长久连接，另一个接收器在天线元件之间换接
传感器元件：高架宽带偶极子
天线孔径：直径 500 mm
DF 方位精度：仪器精度，系统校准后小于 0.5 度；典型值 2 度有效值（WD-7200-AX340D 天线，在无反射环境下）
DF 灵敏度：通常情况下，高于本底噪声 3 dB 以上的信号将显示上述方位角精度
DF 带宽：在 DDC2 范围内，从 1 Hz到 320 kHz可变
监测：在 DF 运行期间可对接收机进行控制
控制单元尺寸（宽×高×深）：475 × 375 × 180 mm；18.7 × 14.7 × 7.1 英寸
控制单元重量：13.5 kg（29.8 磅）
天线罩高度：355 mm（14.0 英寸）
天线罩直径：505 mm（19.9 英寸）
三脚架高度：Max 2.0 m（6.6 英尺）
天线和三脚架总重量：17 kg（37.5 磅）
电源：115/230 伏交流电或汽车用 12 伏直流电，带可选转换器
Max功率：100 W
工作温度：-10 至 50 ℃ (14 至 122 ℉)

产品应用
政府、军事、执法应用、固定、车载和运输部署
