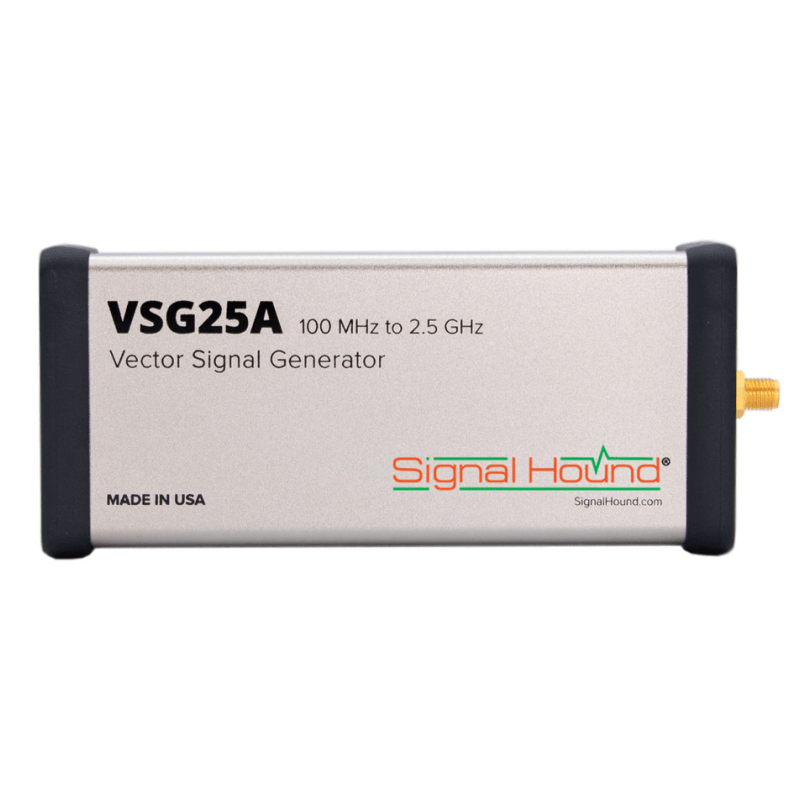

Signal Hound 便携式矢量信号源模块VSG25A—100MHz~2.5GHz

简单介绍：

VSG25A—2.5GHz 便携式矢量信号源模块

频率范围：100MHz到2.5GHz（频率下限最低可至80MHz）

调制带宽：100MHz

                 频率分辨率<1Hz

幅度 ：连续波绝对幅度精度：-40到+10dBm，±1.5dB

脉冲调制 ：6ns到25ms

                 开关比典型值60dB

                 内置各种数字调制

工作温度 ：标准工作温度：18°C -28°C（校准）

                 可工作的温度：0°C -50°C（未校准）

供电方式 ：USB直接供电

API支持Windows和Linux二次开发

产品特点：

VSG25A硬件具有一个12位I/Q基带任意波形发生器，几乎可以以54 kHz至180 MHz的任何频率进行时钟控制，并包括一个4096×16位模式

缓冲器，用于内置或自定义调制。

VSG25A矢量信号发生器确实有一些限制。模式缓冲区很小，无法升级。I/Q基带上没有重构滤波器，导致带外杂散信号；RF输出上有一个

2.7 GHz低通滤波器，因此3注册营养师低于3.6 GHz的谐波可能需要外部滤波。如果这些不是您的最爱，VSG25A绝对超值。

性能特点：

 *  随附的软件会自动生成:

 *  连续波:100兆赫至2.5千兆赫、-40 dBm至+10 dBm
    工作频率低至80 MHz或-70 dBm至+13 dBm

 *  调幅/调频:30赫兹至40兆赫调制速率，正弦、三角、平方、斜坡

 *  脉冲:宽度为6纳秒至25毫秒，周期为12纳秒至1秒
 *  多音调:多达1023个音调，带有可选的中央凹槽
      使用随机相位+陷波进行噪声功率比测试
      使用抛物线相位获得最佳信噪比

 *  PSK: BPSK、DBPSK、QPSK、OQPSK、DQPSK、π/4 DQPSK、8-PSK、D8PSK、16-PSK
     每秒4k到45M个符号
     可选升余弦、根升余弦滤波
     多达512个符号，循环连续传输
     二进制符号编辑器具有一键式插入PN7 / PN9序列的功能

 *  QAM: QAM-16、QAM-64、QAM-256（功能与PSK相同）
 *  ASK / FSK:每秒4k到4500万个符号
     可选高斯滤波
     多达512个符号，循环连续传输

 *  全胜

*  任意定制调制
    加载带有I和Q值的CSV文件，指定中心频率、幅度、模式长度（最长2048）、模式周期（最长65535）和时钟速率。

设备尺寸：

重量    0.28磅(0.13千克)
规模    5.5英寸x 2.25英寸x 1.04英寸(13.5英寸x 5.7英寸x 2.6厘米)

产品包装尺寸：

重量    0.96磅(0.44千克)
规模    9.25英寸x 5.44英寸x 3.13英寸(23.5英寸x 13.8英寸x 7.95厘米)
