中电科思仪4992A无线电综合测试仪频率范围 :  2MHz～1GHz

简介：4992A无线电综合测试仪

* 频率范围：2MHz～1GHz

* 集射频发射与接收分析、音频源与音频分析等多种仪表于一体

* 采用手持式设计，体积小、重量轻，便于携带

* 彩色触摸屏操作界面，具有背光感应功能

* 齐全的测试功能，出色的综合测试效果

* 中英文操作界面，提供在线测试帮助和故障分析

* 多种线缆指标测试功能，可快速进行故障定位

* 双射频源设计，优良的频谱纯度，提供完整的电台／对讲机测试一体化解决方案

产品综述：


4992A无线电综合测试仪集射频发射与接收分析，音频源与音频分析仪等多种仪表于一体，可以测量2MHz～1GHz范围内电台、

对讲机及音频设备的各项性能，也可测试通信电缆和天线驻波， 是一款体积小巧、功能齐全的无线电综合测试仪表。该产品具备

环境适应性强以及可电池供电等特点，既适于简单的实验室应用、通信设备的生产调试，也可方便地用于野外现场安装、维修保障

服务等多种场合，可广泛应用于民用通信、公共安全、 信息化建设等领域。

主要特点：

采用手持式设计，体积小、重量轻，便于携带环境适应性强，两种供电模式，室外测试，随时随地双射频源设计，优良的频谱纯度，提供

完整的电台/对讲机测试一体化解决方案提供频谱分析功能选件，信号搜索分析更加方便USB和LAN接口，可提供灵活的远程控制提供中英

文双语菜单，界面友好，操作简单

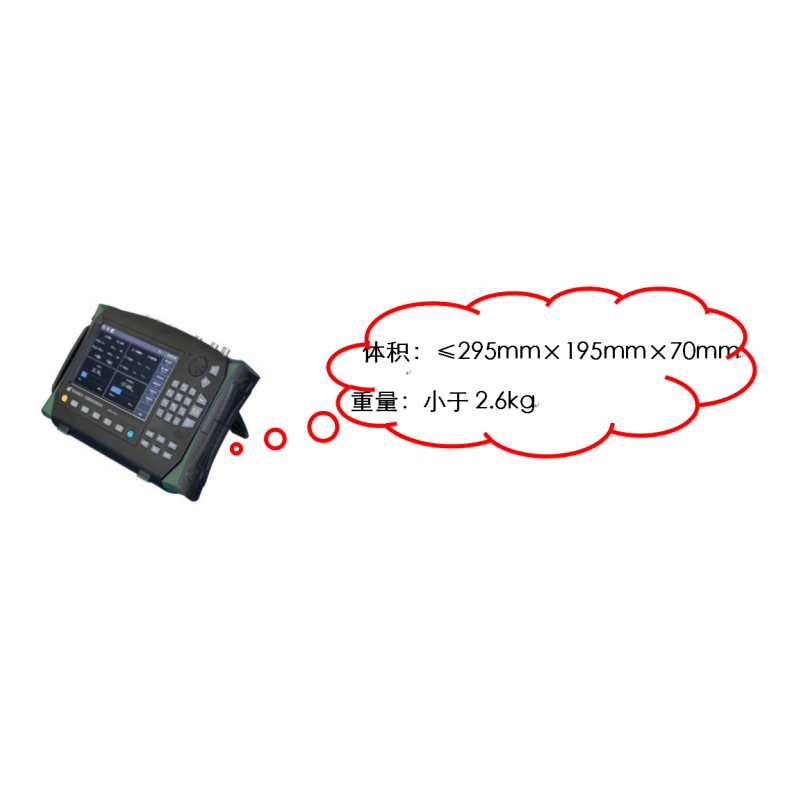

* 体积小，重量轻，内置电池，现场作业，轻松完成

4992A无线电综合测试仪采用轻型塑壳材质，是一款体积小、重量轻的无线电万用表。内置高容量可充电电池组，更换方便。超大容量的

电池、多功能工作背包带给您台式机的性能、手持设备的便利，非常适合现场使用。

* 超强的环境适应性和防尘防沙能力，使各种环境下的测试得心应手
  4992A采用良好的低功耗和散热设计，并在很多方面进行了扩展，可适应-10℃～+50℃的外部环境，
  无论身处严寒酷暑，仪器依然能够保持高性能测试状态。在仪器外观上，接头等敏感部位均有较好
  的壳帽保护，即使在沙漠地区，也可随时使用。

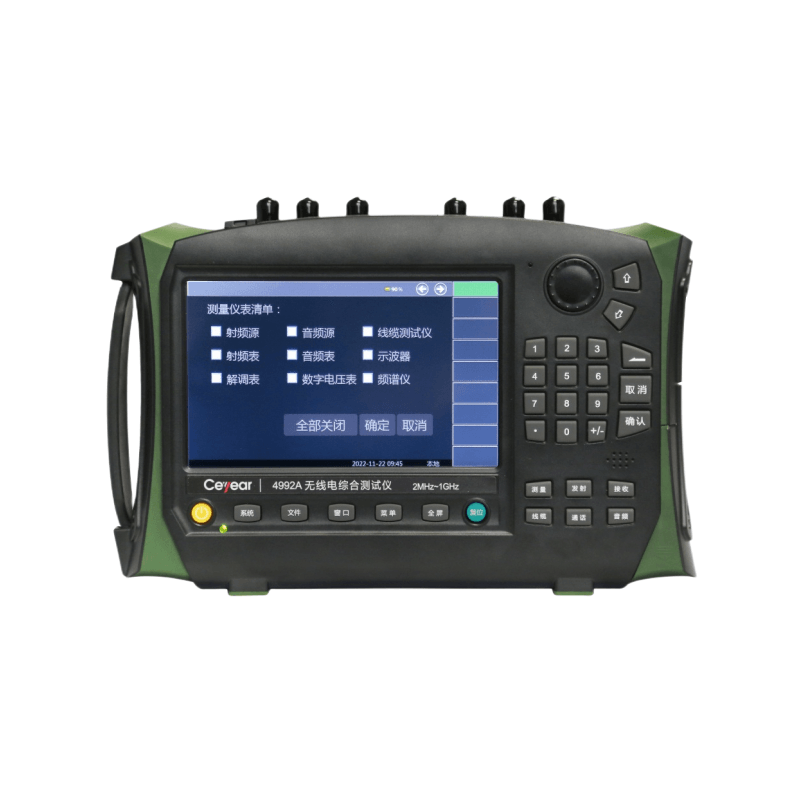

* 彩色触摸屏操作界面，具有背光感应功能
   4992A采用7吋彩色触摸屏设计，符合当前测试需求及流行趋势，显示界面上，同一窗口支持多个
   仪表同时显示，滚动操作，仪表窗口根据需要缩放自如；在参数输入上，触摸参数即可实现更新
   设置，操作更加方便；内置背光感应设计，可根据环境光线的强弱自动调整显示亮度，大大提高
   操作舒适度。

* 齐全的测试功能，出色的综合测试效果
  4992A拥有射频源、音频源、线缆测试仪、射频表、音频表、示波器、解调表、数字电压表、频谱
  仪多种仪表，多达20多项测试参数，可满足通用的无线电发射与接收设备测量所需的几乎全部测试
  需求，将成为无线电工程师的得力助手。

* 灵活的功能集成和快捷键功能，使您的测试更加便捷
   4992A拥有强大的状态设置参数输入功能，该功能面向用户不同的测试需求，可以由用户快速调
用自定义的仪表状态设置和常用输入数据列表，这在许多相对固定的测试环节或者测试环境中可省
去多次繁琐的设置、输入过程，只需轻松享受直观的测试效果。

* 内置诊断“医生”，测试效果更加直观清晰
  4992A可根据应用场合，对于多个测试项目设置相应的测试结果合格范围，一旦开启警戒测试功
  能，如测试结果在合格范围内显示背景正常，如测试结果低于下告警线则背景色显示蓝色，如测试
  结果高于上告警线则背景色显示红色，从而更加清晰直观地提示用户当前测试结果。

* 中英文操作界面，提供在线测试帮助和故障分析
  4992A默认中文操作界面，也可根据需要设置为英文，方便您的使用。多个快捷键直达仪表选择
  界面，操作简单，方便易学，配置丰富的在线帮助和故障信息查询功能，不需要特别培训，您就可
  以轻松掌握。

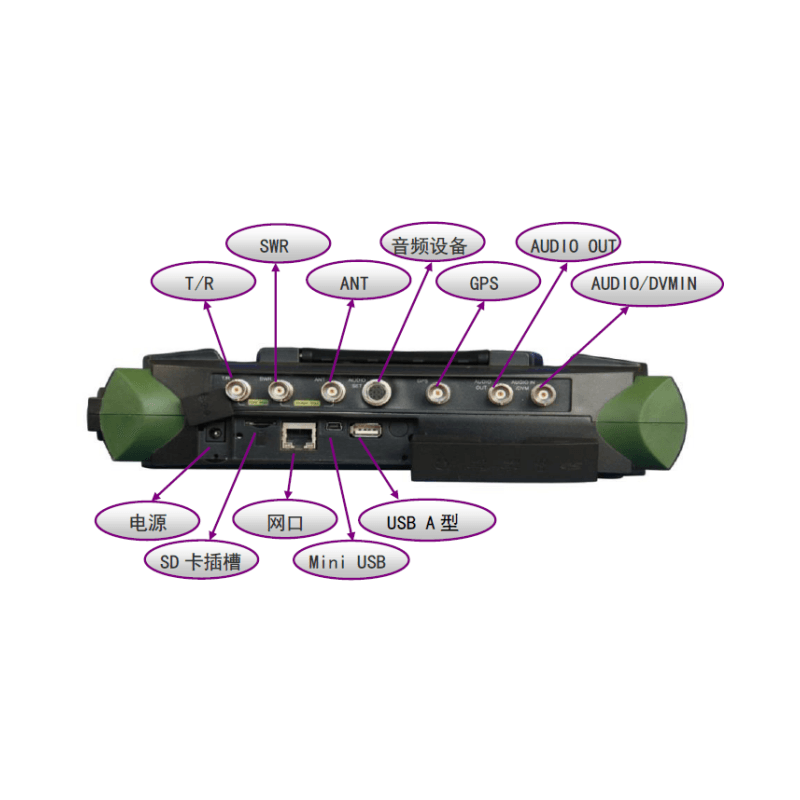

* 丰富的接口，控制方便
  4992A无线电综合测试仪除射频与音频信号测试接口外，还有SD卡插槽，可使用Micro SD卡对仪
  器内存进行扩展，或对仪器内部相关数据和文件拷贝；有LAN（局域网）接口、Mini USB型接口、
  USB A型接口，可实现对整机的程控和数据传输及连接USB外设，如USB存储设备、USB鼠标、USB键盘等。

功能特点：

* 集成双射频信号源，对互调、带外抑制等指标评估提供了便捷的一体化测试能力
  4992A拥有两个射频信号源，分别为2MHz~1GHz和2MHz~400MHz，输出功率分别可控，既可
  单独输出，也可双源合路输出。针对需要双源测试的场合，您可因此大大降低测试设备的复杂性
  和成本，测试设置过程更加简单。

* 内部配置标准调制源，可实现FM/AM调制功能
  4992A射频源可以从外部输入调制信号，也可以内部提供调制源，具备模拟通信需要的调幅、调频
  功能。调制基带信号独立于音频发生信号，二者可以同时工作，互不影响。

* 强大的射频信号分析功能，提供了对发射机信号多方位考核能力
   4992A射频分析功能可以对设备发射性能进行全方位的考核，提供射频信号测量分析和频谱监测
   功能，包括对发射频率误差、射频功率、接收信号强度及频谱特性等实施监测考核。

* 准确的音频分析，方便对低频信号进行全面性能分析
   4992A具有全面的音频分析能力，可对音频频率、电压、信纳比、THD等指标进行分析，功能全
   面，准确度高；内带DVM表，可测量含有直流分量的信号；提供音频示波器选件，方便用户对
   各种被测信号进行直观的观察分析。

* 多种线缆指标测试功能，可快速进行故障定位
  4992A具备天馈线测试功能，可以实现对电缆的电压驻波比、插入损耗、回波损耗等性能指标进
  行测试，还可以对线缆进行故障点距离定位，有助于在电台系统维修等过程中快速进行故障隔离。

典型应用

* 电台/对讲机批产性能检测
  随着无线电通信的日益普及，各类电台及各种通讯工具的应用渐趋广泛，它们的研制/批产都离不
  开各种各样的测试设备，如信号发生器、频谱仪、功率计、频率计、示波器、音频表……而一部完
  整的电台/对讲机，通常包含发射机和接收机，要完成对它们的全部性能指标测试，无疑要在多种
  仪器设备中频繁切换，不仅耗费人力物力，还耗费大量的时间，一台4992A无线电综合测试仪集
  以上多种仪表于一体，可进行各类车载/商用电台、无线对讲机等设备的全性能测试，无疑会简化
  测试流程，降低成本，提高工作效率，在大规模产线和仪器常规性能维护测试方面有较强的优势。

* 电台调幅灵敏度指标测试
   设置4992A产生一路射频调幅信号，频率同被测电台接收频率，输出功率、调制频率、调制深度
   按测试要求设置，射频输出端口选择为T/R端口，可以为电台提供低达-125dBm的小功率射频信
   号。将电台的音频输出端口连接到4992A的音频输入端口；打开音频表功能，观测被测电台输出
   音频信号的sinad指标，调节射频输出信号功率大小直到被测音频信号的sinad指标在要求值附近，
   可以方便的测试被测电台的灵敏度指标。
