* 频率范围:300kHz~9GHZ
* 端口数:16个端口
* 测量参数:所有S参数
* 扫描类型:线性，对数，分段，功率扫描水
* 动态范围:140dB 典型值(10HZIFBW)
* 测量速度:24 us 典型值
* 输出功率范围:-45dBm到+10dBm
* 测量点数:2 到500001个

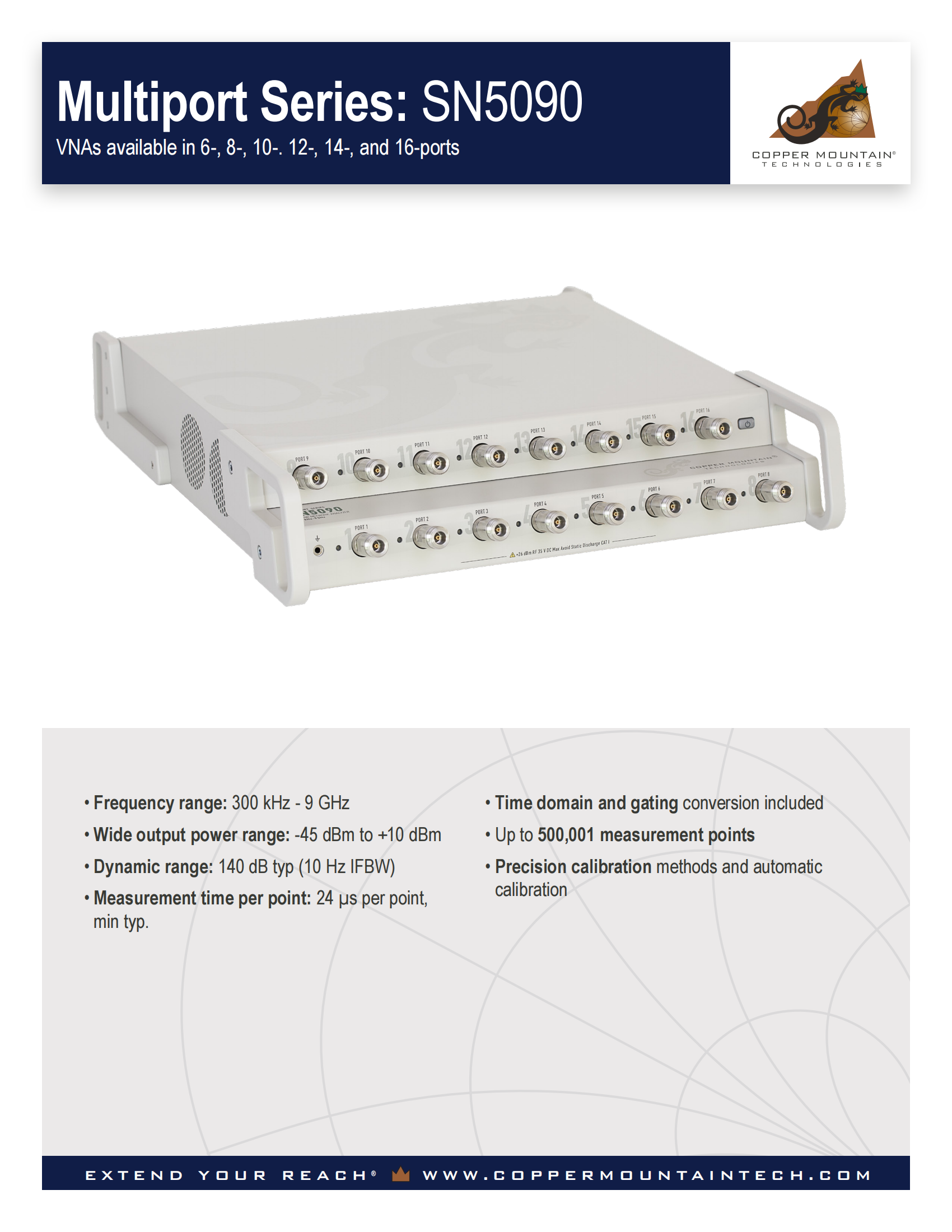

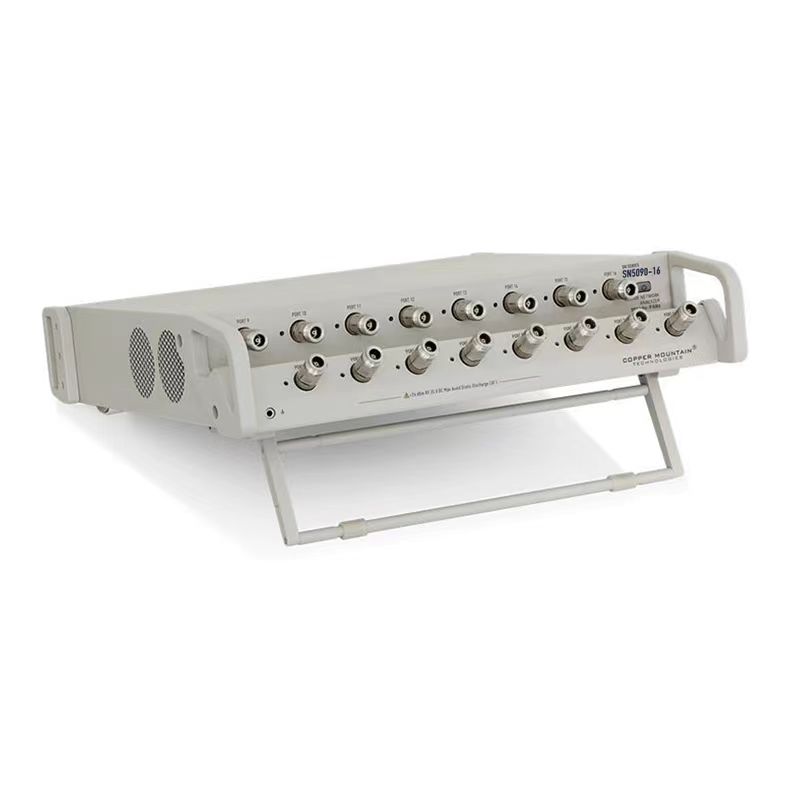

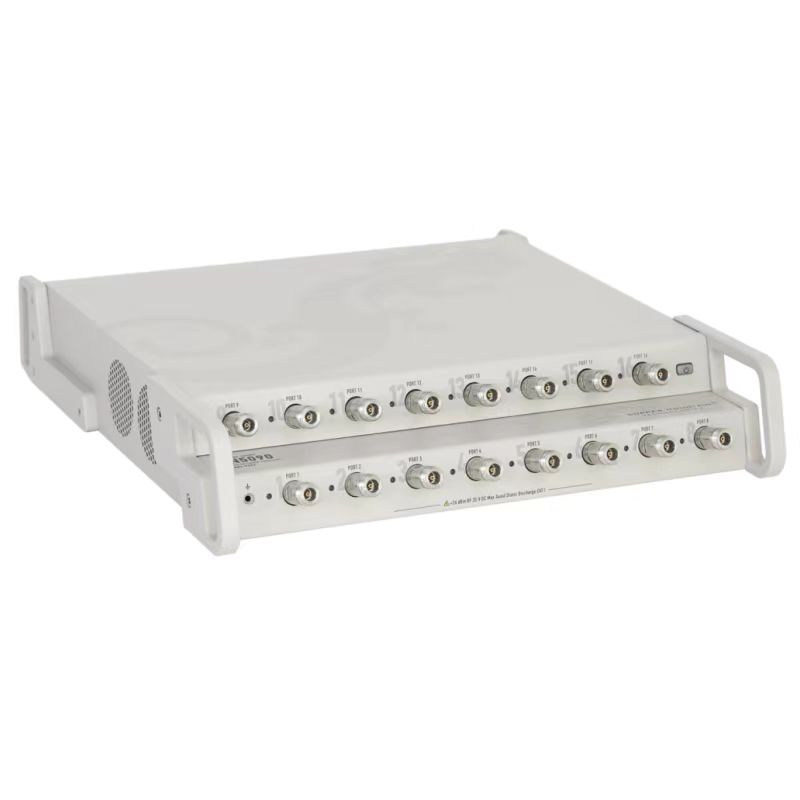

Copper Mountain铜山USB矢量网络分析仪SN5090-16:16端口300kHz~9GHZ
产品介绍:
* 频率范围:300kHz~9GHZ
* 端口数:16个端口
* 测量参数:所有S参数
* 扫描类型:线性，对数，分段，功率扫描水
* 动态范围:140dB 典型值(10HZIFBW)
* 测量速度:24 us 典型值
* 输出功率范围:-45dBm到+10dBm
* 测量点数:2 到500001个

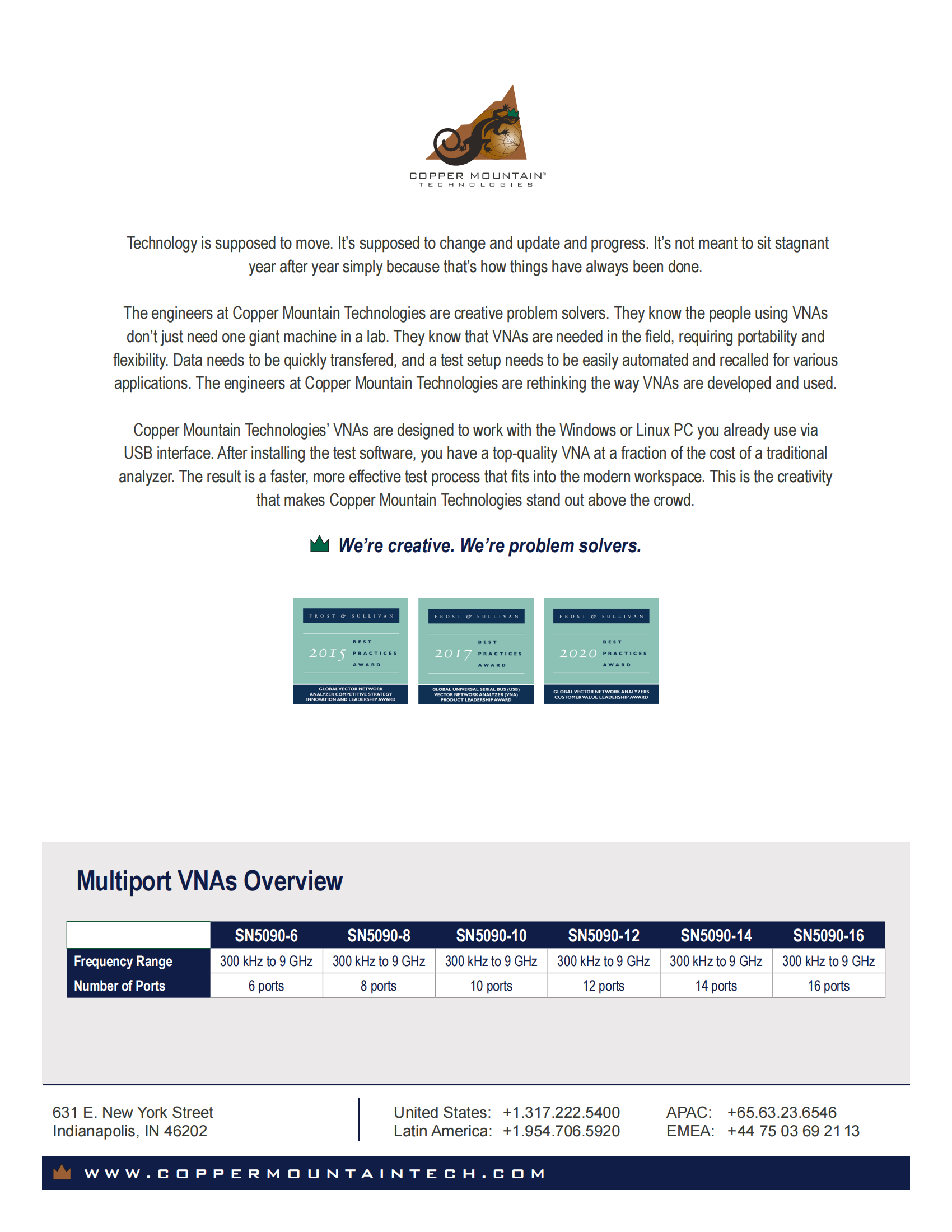

SN5090-16多端口VNA是一款价格极具竞争力的多功能多端口解决方案，具有出色的动态范围和测量速度还有其他型号提供
8、10、12、14和16端口配置。
SN5090 VNAS是紧凑型VNA系列的有机扩展，支持VNA测量的全部复杂性、简化的校准过程和减少的测试时间。SN5090硬件
可安装19英寸机架，并采用坚固耐用的端口连接器，符合人体工程学定位，简化了电缆连接。SN5090采用了CMT的下一代软件，
提供了与Linux和Windows操作系统兼容的直观、现代的用户界面vna交付时带有不含数据的工厂校准证书。ISO17025/Z540-1认
证的可追溯校准证书和不确定度的附加选项可用，需要在订购时指定。
应用程序:

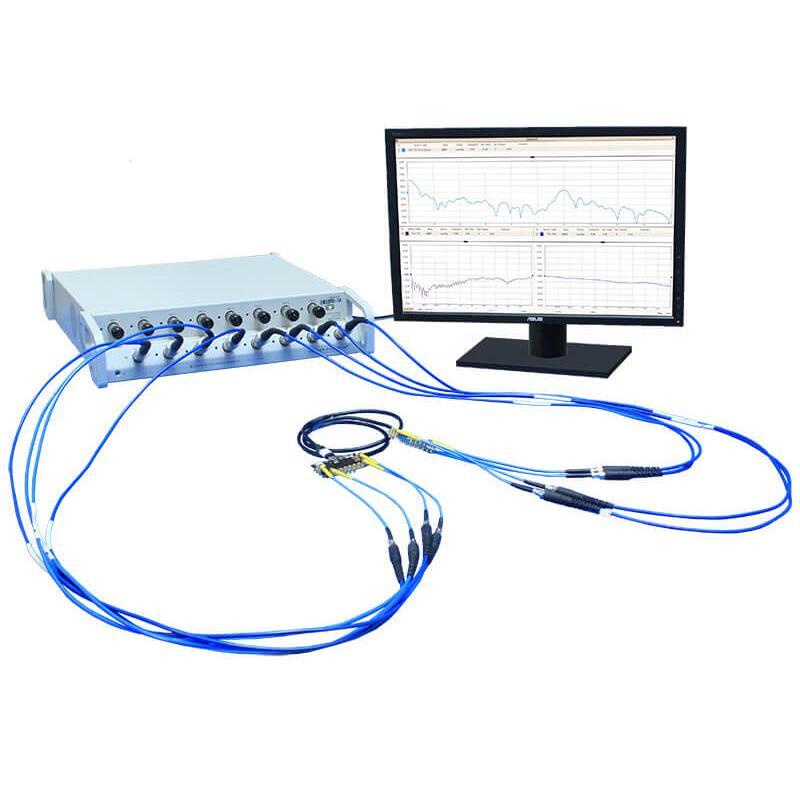

SN5090多端口vna是一种多功能的多端口解决方案，能够可靠、准确地测试各种dut:多端口天线、集成电路开关、互连、电缆组件、
双工器等。
相关应用包括电信、汽车、卫星、航空航天、国防和许多其他需要多个输入/输出组件的行业。
查看我们的应用程序页面，了解CMT虛拟增值网络如何扩展工程师在许多行来和应用领域的影响力。
软件/文档:
* SN5090多端口vna具有工程师期望的所有软件功能，无需额外费用。标准软件功能包括:
* 具有多种轨迹格式的线性/对数扫描
* 能量扫描
* 时域和门控转换
* 夹具模拟(嵌入/去嵌入)
* 带有标记搜索工具和标记数学的标记、各种转换算法和通过/失败标准的极限测试等测试自动化编程
性能介绍:
1.业界首台真正多端口USB矢网
2.无需笨重的开关矩阵,便携型矢网系列的新成员
3.更好的校准,更容易的编程和更快的测量速度
4.坚固耐用的端口接头,人体工学设计的端口排布,方便连接测试线缆
5.多端口矢网是首台使用新一代软件的CMT矢网
6.可放入19寸标准机柜
7.在现有矢网软件上拥有很多提升,更多功能,更直观,更容易使用
8.软件内的频道可以脱离主界面,可任意移动到桌面的任何位置
9.兼容Linux和Windows操作系统
10.Linux版本的新一代矢网软件是在Linux环境下编译的,以减少延迟。
