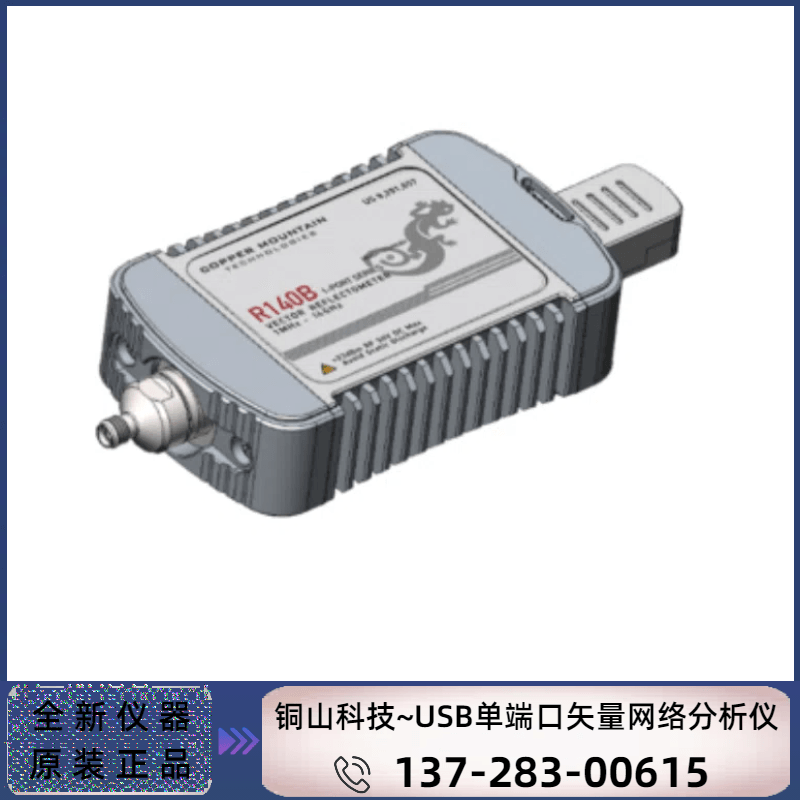

Copper Mountain铜山USB单端口矢量网络分析仪R140B频率范围:85 MHz至14 GHZ

产品介绍:

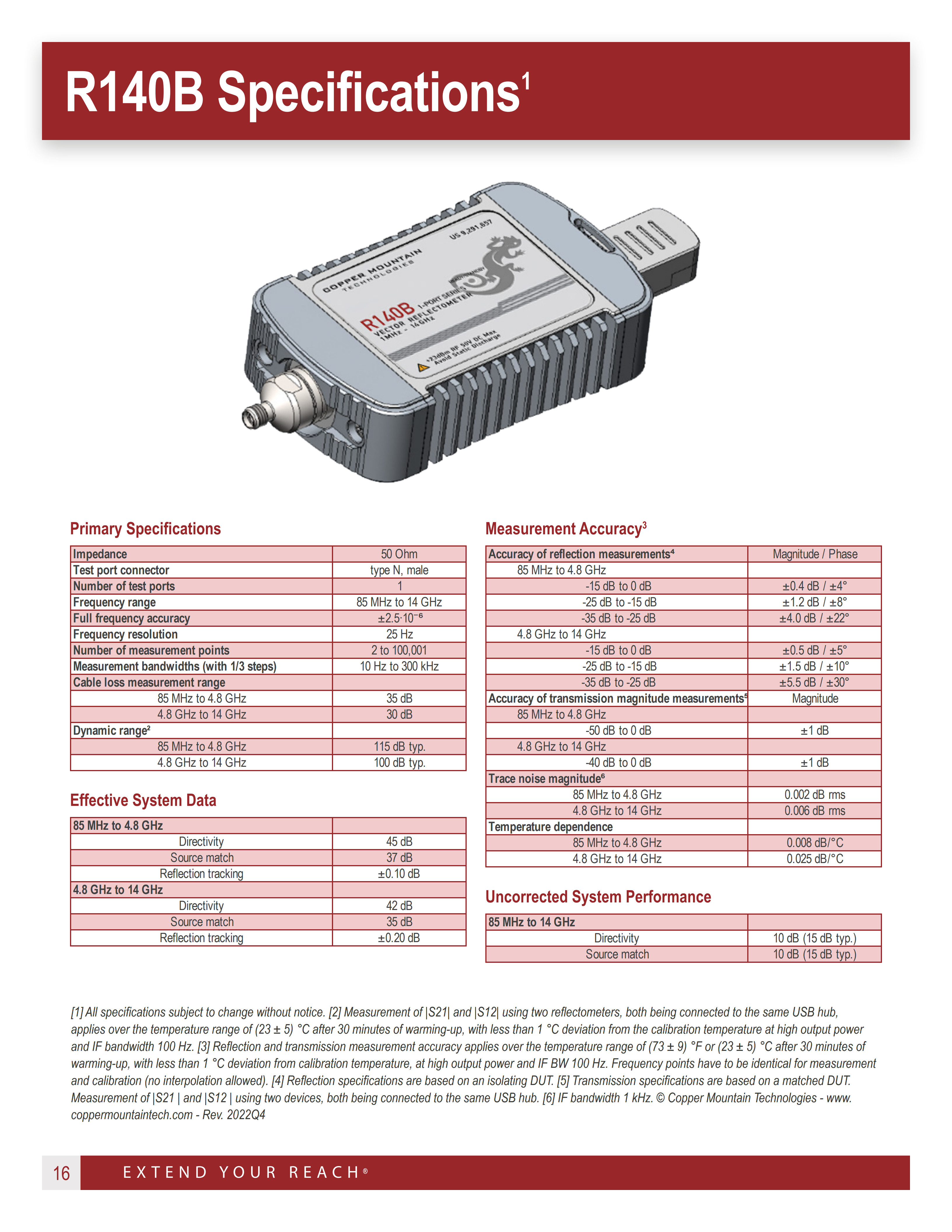

*单端口矢量网络分析仪R140B

*频率范围: 85 MHZ 至14 GHZ

*测量参数: S11，对数幅度，DTF，史密斯圆图等

*扫描类型: 线性频率、对数频率、分段

*85 MHz 至4.8 GHZ: 45 dB

*4.8 MHz 至14 GHZ: 42 dB

*测量速度:170 μs/点

*阻抗:50Q

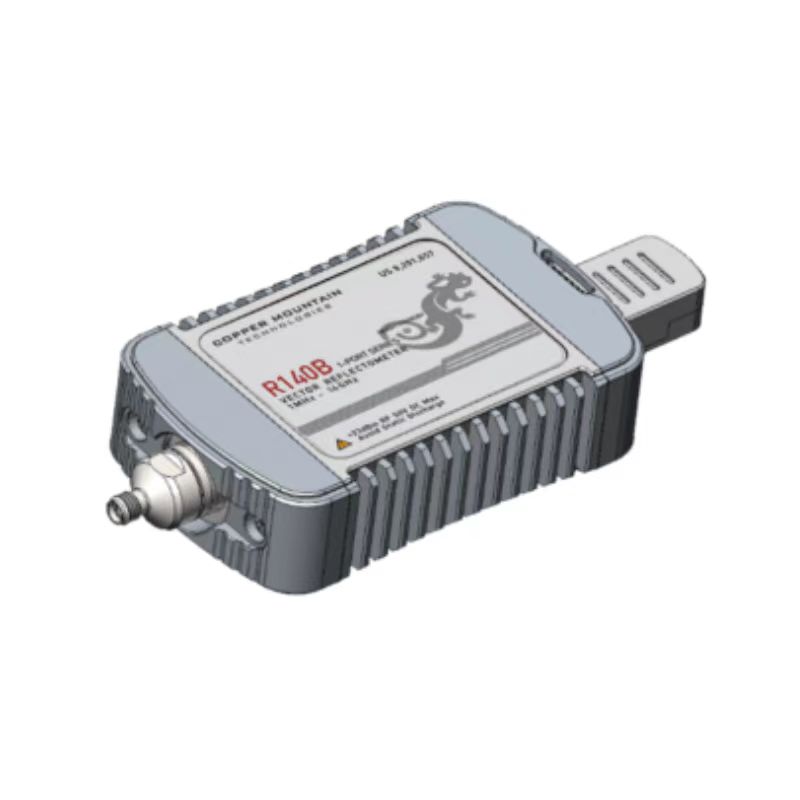

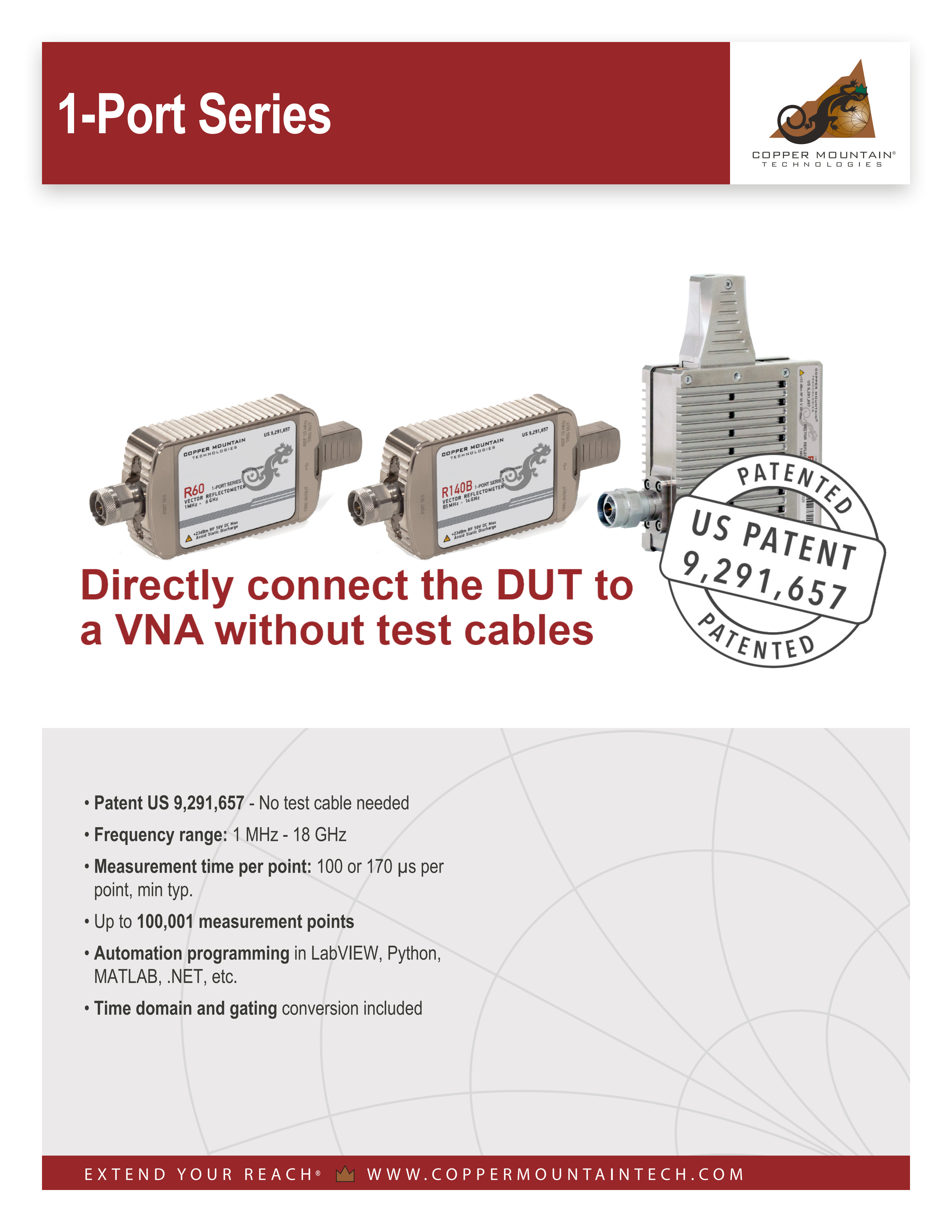

R140B单端口14 GHz矢量网络分析仪(电缆和天线分析仪)在手持设备中提供实验室级性能。该专利(美国专利9，291，657)

分析仪可直接连接到天线或其他DUT，无需测试电缆，消除了电缆固有的测量不确定性从而实现高度可靠的性能和校准稳定性，

同时保持适合实验室或现场应用的小尺寸外形。

R140B是其前身(已停产的R140反射计)的增强版，具有更快的测量速度、更宽的IFBW和更高的动态范围。它采用了灵活的连接器组件，

包括四种不同的端口连接器选项(N公、母;3.5毫米公、母)。

R140B VNA包括一个RF测量模块和R软件应用程序，可在通过USB接口连接到测量硬件的PC、笔记本电脑、平板电脑或x86主板计算机

上运行Windows或Linux操作系统。r软件可以安装在共享分析仪测量模块的多台计算机上。R140B网络分析仪可用于现场、实验室和生产测试。

VNA可以通过以下方式集成到生产测试系统中制造测试插件.

vna和ACM随附不含数据的工厂校准证书。ISO17025/Z540-1认证的可追溯校准证书和不确定度的联系电话:13728300615附加选项可用，

需要在订购时指定。

应用程序:

R140B非常适合开发、测试和制造电信(5G)、半导体、无线电导航、航空航天和国防工业产品的用户。

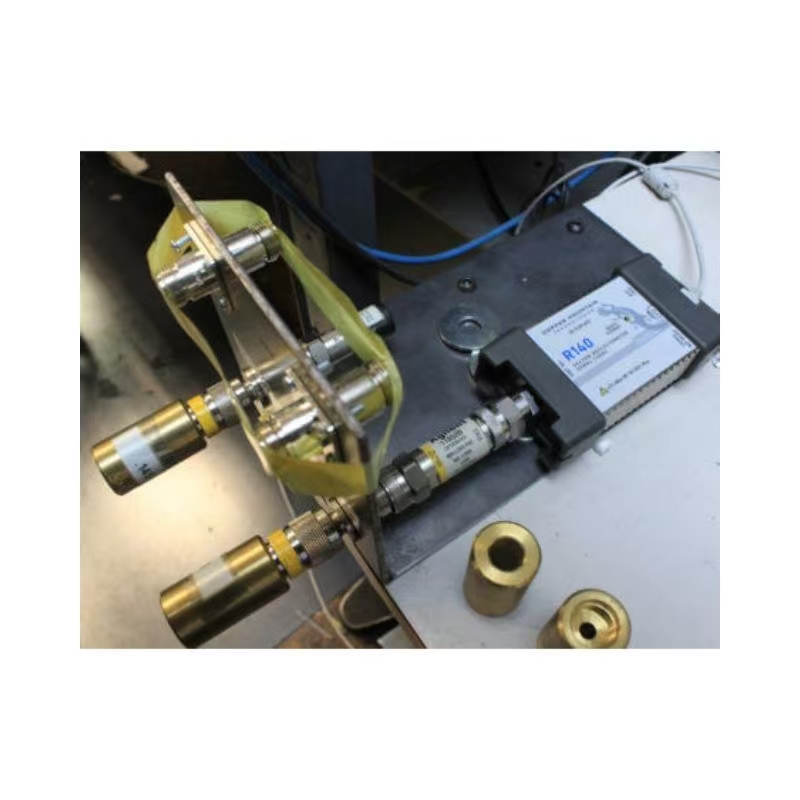

相关应用包括现场、实验室和生产测试环境中的材料、电缆和天线测量。

软件/文档:
R140B VNAS具有工程师期望的所有软件功能，并且没有额外费用。标准软件功能包括:

* 具有多种走线格式的线性/对数扫描

* 不能量扫描

* 时域和门控转换

* 频率偏移模式

* 夹昊模拟(嵌入/去嵌入)

* 16个独立通道，每个通道最多16条轨迹

* 带有标记搜索工具和标记数学的标记、各种转换算法和通过/失败标准的极限测试等。

* 测试自动化编程在LabView，Python，MATLAB网等:

CMT的制造测试插件可以将VNA集成到您的生产测试系统中/制造测试插件支持将VNA软件整合到自动化制造流程中:

* 简化生产测试流程。

*确保跨多个操作员和工作站的测试过程的一致性。

*跨多个工作站轻松创建和管理通过/失败限制。通过/失败限制和仪器配置存储在人类可读的明文规格文件中，可由授权的测试工程师维护。

*整理测试结果，以便后续检索和分析。

*能适应任何特定的生产测试流程和QMS要求。

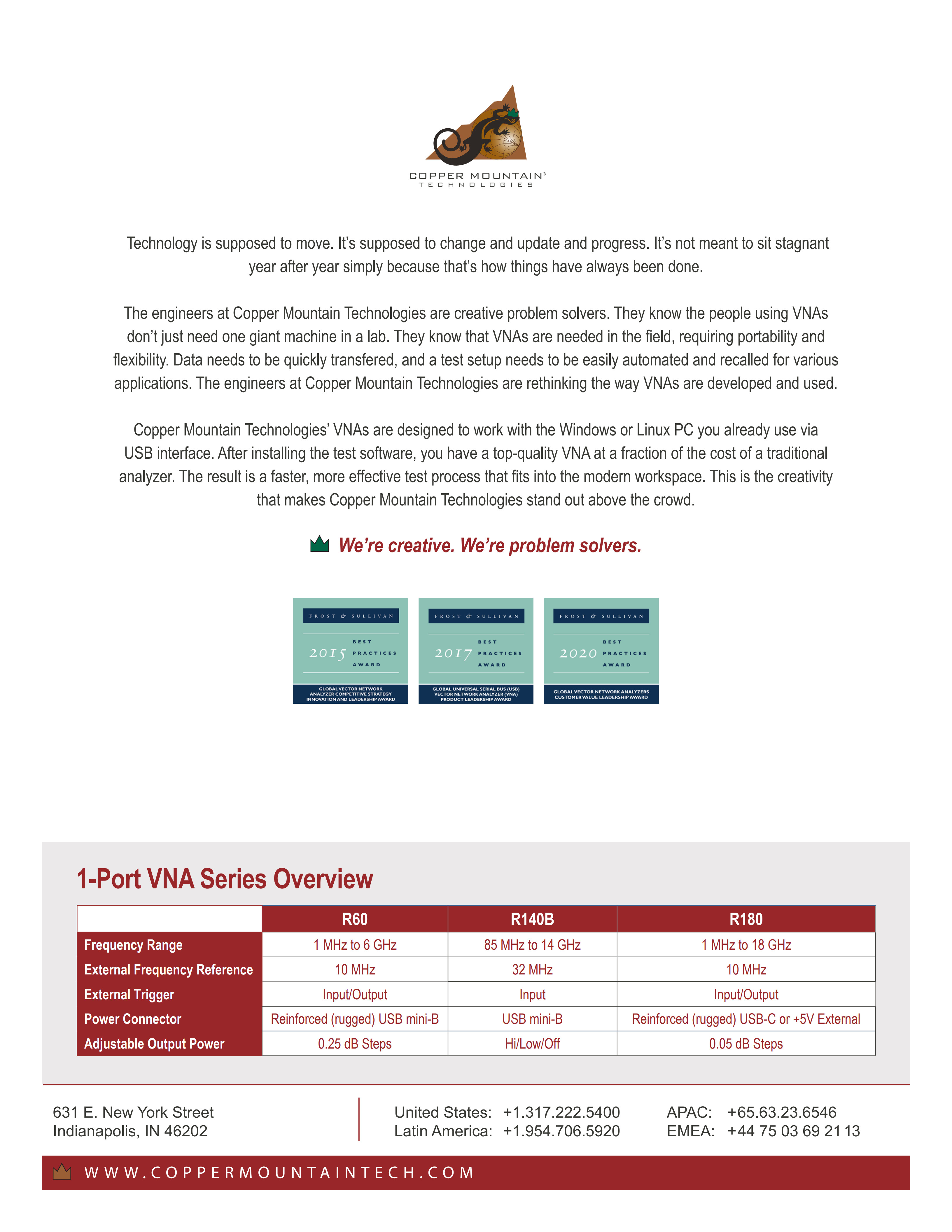

Copper Mountain Technologies(CMT铜山)的基于USB 矢网是下一代网络分析仪，旨在满足21世纪工程师的需求。我们的矢网包括一个RF测量

模块和一个处理模块，一个在Windows PC，笔记本电脑或PC上运行的软件应用程序平板电脑，通过USB接口连接到测量硬件。这种创新方法可提

供高测量精度，使用户能够更快地利用更快的处理器电脑和大型显示器。USB矢网具有较低成本，较少的潜在故障以及计量级别的性能。这些仪器更小更轻，

几乎可以在任何地方使用，非常容易共享，无需数据清除或在安全环境中移除硬盘驱动器。
