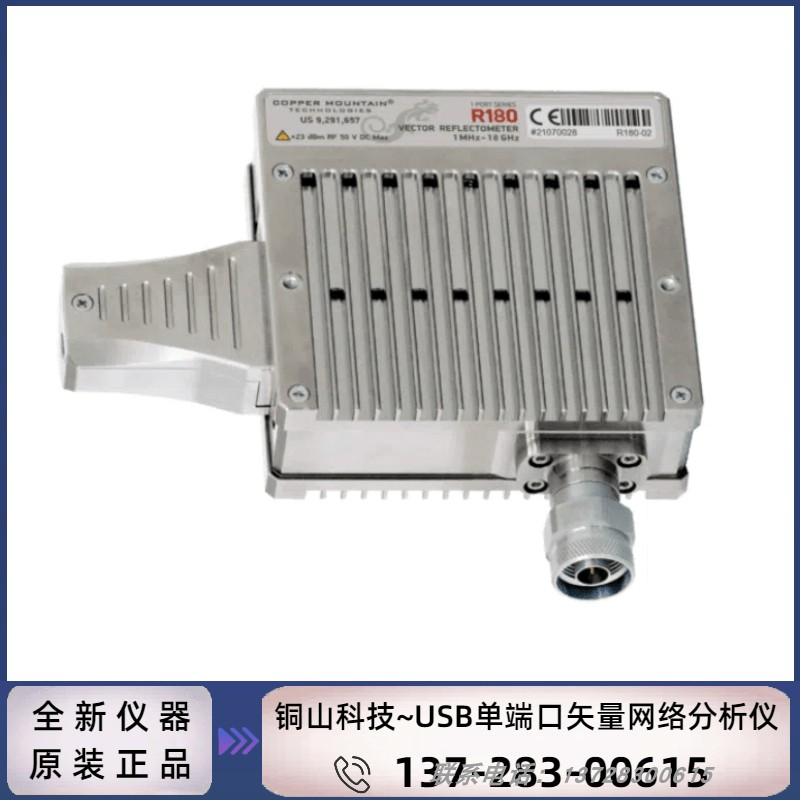

Copper Mountain铜山USB单端口矢量网络分析仪R180B频率范围:1MHz至18GHZ

产品介绍:

* 单端口矢量网络分析仪R180

* 频率范围:1 MHz 至18 GHZ

* 测量参数: S11，对数幅度，DTF，史密斯圆图等

* 扫描类型: 线性频率、对数频率、分段

* 有效方向性:42 dB

* 测量速度:100 μs/点

* 阻抗:50Q

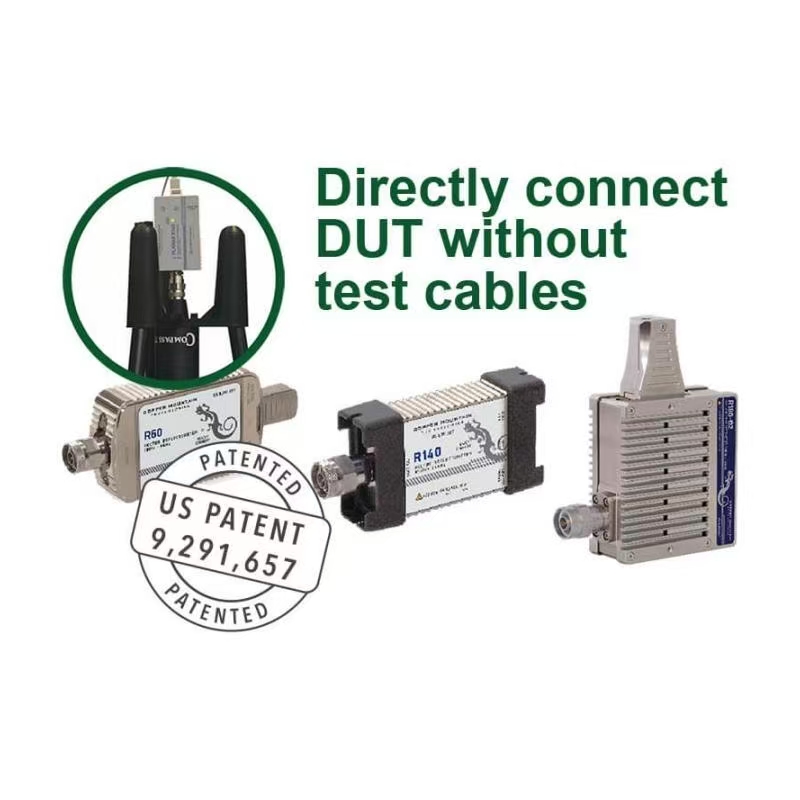

R180矢量网络分析仪(电缆和天线分析仪)在手持设备中提供实验室级性能。该专利(美国专利9，291，657)分析仪可直接连接到

天线或其他DUT，无需测试电缆，消除了电缆固有的测量不确定性。从而获得高度可靠的性能和校准稳定性。单端口VNA具有

工程师期望在我们的软件中标准包含的所有功能。

R180单口VNA提供IP54附加选项:

根据IEC 60529国际标准的定义，防护等级对电气外壳中固体物体(包括手和手指等身体部位)灰尘、意外接触和水的侵入防护等级

进行了分类。

标准配置R180-02包含一个N型阳性测试端口连接器。其他连接器可通过特殊订单获得:

r180-01–N型内螺纹
r180-11–3.5毫米内螺纹
r180-12–3.5毫米外螺纹


R180 VNA包括一个RF测量模块和R软件应用程序，该应用程序可在通过USB接口连接到测量硬件的PC、笔记本电脑、平板电脑

或x86主板计算机上运行Windows或Linux操作系统。r软件可以安装在共享分析仪测量模块的多台计算机上。手持式（R180电缆

和天线分析仪通过USB连接到外部PC或外部5V充电器供电和操作。R180网络分析仪可用于现场、实验室和生产测试。VNA可以

通过以下方式集成到生产测试系统中制造测试插件.

vna和ACM随附不含数据的工厂校准证书。ISO17025/Z540-1认证的可追溯校准证书和不确定度的附加选项可用，需要在订购时指定。

应用程序:

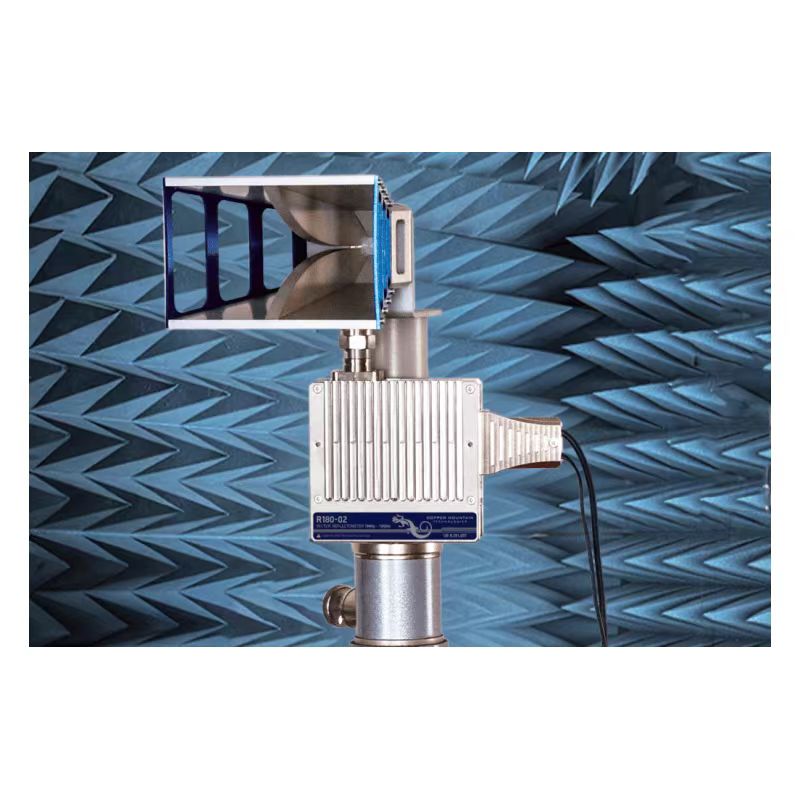

由于R180电缆和天线分析仪(反射计)的测量精度高、尺寸超紧凑且无需测试电缆，因此可用于现场的天线和天线馈线，以及各种行

业的实验室和生产测试，包括各种物联网硬件组件的设计和生产、材料测试、医疗设备、航空航天应用等。

软件/文档:

R180 VNAS具有工程师期望的所有软件功能，并且没有额外费用。标准软件功能包括

* 具有多种走线格式的线性/对数扫描

* 能量扫描有

*时域和门控转换

* 频率偏移模式

* 夹昊模拟(嵌入/去嵌入)

* 16个独立通道，每个通道最多16条轨迹

* 带有标记搜索工具和标记数学的标记、各种转换算法和通过/失败标准的极限测试等。

* 测试自动化编程在LabView，Python，MATLAB，网等。

CMT的制造测试插件可以将VNA集成到您的生产测试系统中/制造测试插件支持将VNA软件整合到自动化制造流程中:

* 简化生产测试流程。

*确保跨多个操作员和工作站的测试过程的一致性。

*跨多个工作站轻松创建和管理通过/失败限制。通过/失败限制和仪器配置存储在人类可读的明文规格文件中，可由授权的测试工程师维护。

*整理测试结果，以便后续检索和分析。

*能适应任何特定的生产测试流程和QMS要求。

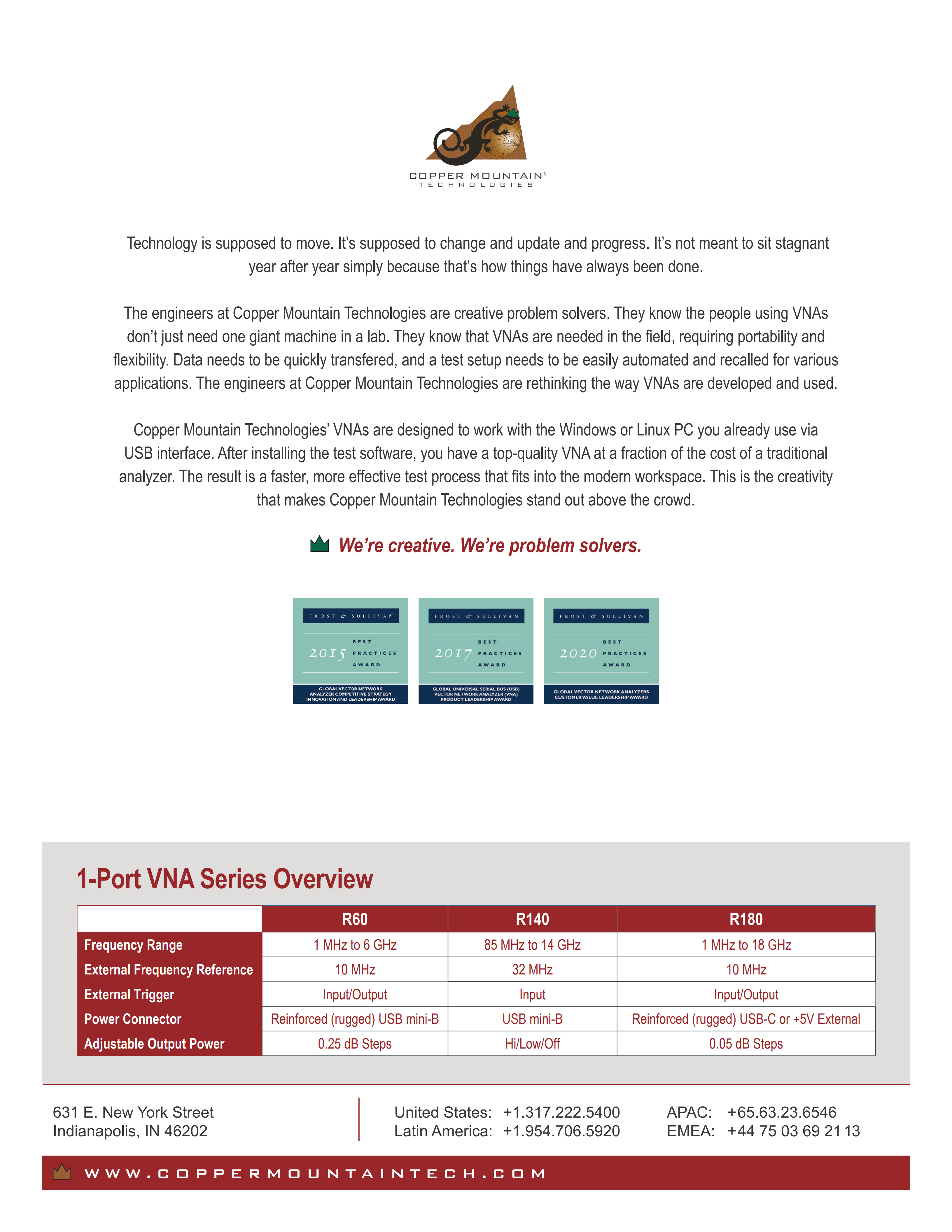

Copper Mountain Technologies(CMT铜山)的基于USB 矢网是下一代网络分析仪，旨在满足21世纪工程而的需求。我们的矢网包

括一个RF测量模块和一个处理模块，一个在Windows PC，笔记本电脑或PC上运行的软件应用程序平板电脑，通过USB接口连接到

测量硬件。这种创新方法可提供高测量精度，使用户能够更快地利用更快的处理器电脑和大型显示器。USB矢网具有较低成本，较少

的潜在故障以及计量级别的性能。这些仪器更小更轻，几乎可以在任何地方使用，非常容易共宝:委需数据清除或在安今环境中務除

硬盘驱动器。
