* S5243双端口10MHZ~44GHZ分析仪
* 频率范围:10MHZ~44GHZ
* 测量参数:S11，S21，S12，S22，TDR，频率偏移，TRL校准等
* 扫描类型:线性，对数，分段，功率扫描
* 动态范围:135dB(典型值)
* 测量速度:15us
* 阻抗:50欧
* 大控制接口:USB
* 支持操作系统:Windows，Linux
Copper Mountain铜山科技S5243双端口10MHZ~44GHZ分析仪
简单介绍:
*S5243双端口10MHZ~44GHZ分析仪
* 频率范围:10MHZ~44GHZ
* 测量参数:S11，S21，S12，S22，TDR，频率偏移，TRL校准等
* 扫描类型:线性，对数，分段，功率扫描
* 动态范围:135dB(典型值)
* 测量速度:15us
* 阻抗:50欧
* 大控制接口:USB
* 支持操作系统:Windows，Linux
产品:

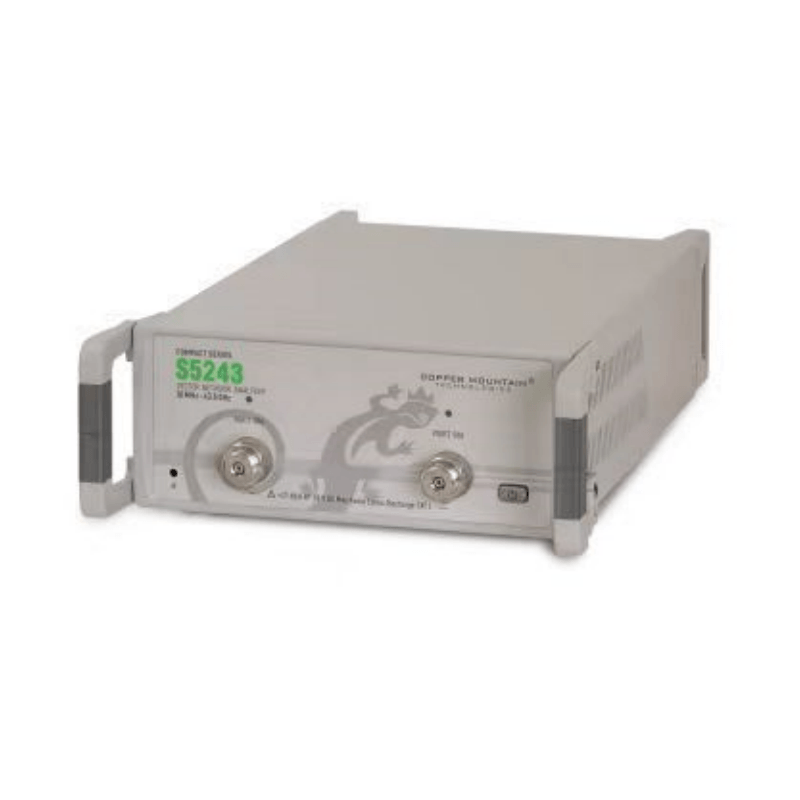

S5243是一款2端口44 GHz天量网络分析仪，是CMT频率最高的紧凑型VNA。它具有出色的动态范围和快速的测量速度，
封装紧凑，具有最大的标准软件功能集。S5243 VNA在通过USB接口连接到测量硬件的PC、笔记本电脑、平板电脑或
x86板计算机上包括个射频测量模块和S2 Windows或Linux操作系统。S2软件可以安装在多台计算机上，便于共享分析
仪测量模块的使用。
vna交付时带有不含数据的工厂校准证书。ISO17025/Z540-1认证的可追溯校准证书和不确定度的附加选项可用，
需要在订购时指定。
弗罗斯特沙利文公司2020年全球VNA客户价值领导奖突出S5243 VNAs的性价比，“它在一个方便、便携的包装内提
供高质量的测量和可靠的结果，可以简单地集成到系统中，而不会显著增加测试成本。”
应用程序:
S5243的应用包括RF元件设计和测试、晶圆探测、现场测试、插入损耗测量、故障距离测量、天线匹配、质量控制、材料测量等。
软件/文档：
S5243 VNAS具有工程师期望的所有软件功能，无需额外费用。标准软件功能包括:
* 具有多种轨迹格式的线性/对数扫描
* 能量扫描
* 时域和门控转换
* 频率偏移模式
* 夹昊模拟(嵌入/取消嵌入)
* 6个独立通道，每个通道多达16条走线
* 带有标记搜索工具和标记数学的标记、各种转换算法以及通过/失败标准的限制测试等
* 测试自动化编程在LabView，Python，MATLAB，.网等。
CMT的制造测试插件可以将VNA集成到您的生产测试系统中/制造测试插件支持将VNA软件整合到自动化制造流程中:
* 简化生产测试流程。
* 确保多个操作员和工作站之间测试过程的一致性。
* 跨多个工作站轻松创建和管理通过/失败限制。通过/失败限制和仪器配置存储在人类可读的明文规格文件中，可由授权测试工程师维护。
* 整理测试结果以供后续检索和分析。
* 能够适应任何特定的生产测试过程和QMS要求。
