罗德与施瓦茨RS FSWP8 ~ 8 GHZ 相位噪声和VCO测试仪

立即询价

罗德与施瓦茨RS FSWP8 ~ 8 GHZ 相位噪声和VCO测试仪

▶ 频率范围： 1 MHz ～ 8 GHz
▶ 相位噪声灵敏度： -172 dBc/Hz（典型值、1G Hz、10 kHz 偏移）
-153 dBc/Hz（典型值、10 GHz、10 kHz 偏移）
▶ 信号与频谱分析仪（R&S®FSWP-B1）
▶ 频率范围： 10 Hz ～ 8/26.5/50 GHz（分辨率带宽：1 Hz ～ 10 MHz）：
▶ 相位噪声 -137 dBc/Hz（典型值、1 GHz、10 kHz 偏移）
▶ 显示平均噪声电平： -169 dBm/Hz（典型值、8 GHz、前置放大器 ON）
▶ TO（I < 1 GHz、典型值）： +30 dBm
▶ 总体测量不确定度：< 0.4 dB、< 8 GHz

产品详情

罗德与施瓦茨R&S®FSWP8 相位噪声分析仪和VCO测试仪信号源：1 MHz ~ 8 GHz

主要规格：

▶ 相位噪声分析仪
▶ 频率范围： 1 MHz ～ 8 / 26.5 / 50 GHz
▶ 相位噪声灵敏度： -172 dBc/Hz（典型值、1G Hz、10 kHz 偏移）
-153 dBc/Hz（典型值、10 GHz、10 kHz 偏移）
▶ 信号与频谱分析仪（R&S®FSWP-B1）
▶ 频率范围： 10 Hz ～ 8/26.5/50 GHz（分辨率带宽：1 Hz ～ 10 MHz）：
▶ 相位噪声 -137 dBc/Hz（典型值、1 GHz、10 kHz 偏移）
▶ 显示平均噪声电平： -169 dBm/Hz（典型值、8 GHz、前置放大器 ON）
▶ TO（I < 1 GHz、典型值）： +30 dBm
▶ 总体测量不确定度：< 0.4 dB、< 8 GHz

主要特点：

▶ 频率范围：1 MHz ～ 8 / 26.5 / 50 GHz
▶ 组合 R&S®FS-Z 系列混频器，可以测量 50 GHz 以上的相位噪声
▶ 实现超高灵敏度的相位噪声测量：-172 dBc/Hz（典型值，1 GHz、10 kHz 偏移）
-153 dBc/Hz（典型值，10 GHz、10 kHz 偏移）
▶ 单表支持全功能频谱仪
▶ 可以同时评估相位噪声和幅度噪声
▶ 一个按钮即可测量脉冲信号的相位噪声
▶ 一个按钮也可测量两端口器件的残余相位噪声

▶ 附带余晖显示的瞬态分析

标配搭载的瞬态分析功能可以测量频率随时间的变化，并在任何频段中评估振荡器的启动特性和信号切换状态。另外，同时使用
轨迹叠加的余晖显示功能，就像在示波器上观测那样，可以在视觉上捕捉信号变化。

▶ 同时评估相位噪声和幅度噪声

同时评估相位噪声和幅度噪声，可以在一个画面上的不同的窗口中显示。在下图中，画面下方的灰色部分表示 R&S®FSWP 测量
灵敏度，黄色迹线表示相位噪声，绿色迹线表示幅度噪声。

▶ 一个按钮即可测量脉冲信号的相位噪声

雷达应用中使用的脉冲信号的相位噪声评估需要复杂的测量系统。在R&S®FSWP 中，只需添加脉冲测量选件即可实现一键
测量。此外，通过频谱分析仪选件，不仅可以同时测量相位噪声和幅度噪声，还可以分析脉冲信号的时域和频域特性。

▶单表支持全功能频谱仪

通过添加选件，可以搭载显示平均噪声电平 -165 dBm/Hz、TOI 25 dBm、并且能够进行矢量调制分析的高性能频谱分析仪。可
以在不改变射频连接的前提下，实现高次谐波等信号源重要参数的测量。

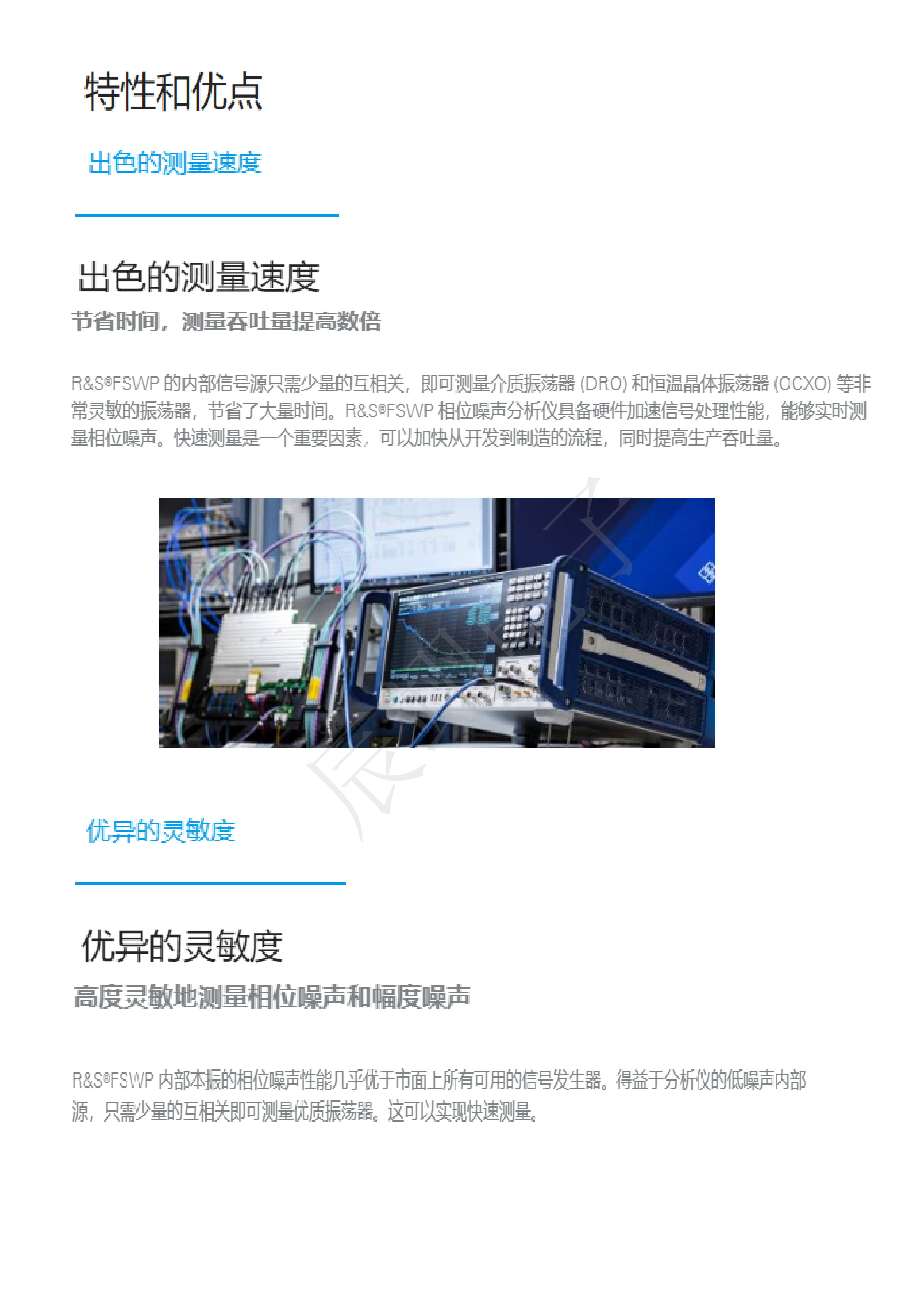

▶高速测量

R&S®FSWP 相位噪声分析仪可以结合高速处理器和 FPGA 即时处理数据。决定测量时间的因素只有物理上所需的时间
（数据记录）。几乎不需要额外的时间用于信号解调和不同测量信号的相关运算。高质量的内置信号源减少了相位噪
声测量所需的相关次数，从而有效地缩短了数据记录时间。测量时间的缩短也有助于加快开发过程，R&S®FSWP 在短短
几分钟内就可以显示传统需要长时间测量的高端振荡器的相位噪声迹线。

▶支持 6 G/THz 的研发

与 R&S®FS-Z 系列谐波混频器相组合，简洁地实现高达 500 GHz 的相位噪声测量。

▶高端信号与频谱分析仪和相位噪声测试仪集于一体

互相关保证即使是脉冲信号也能高度灵敏地同步测量幅度噪声和相位噪声频率范围介于 1 MHz 至 50 GHz，使用外部混频器时高
达 325 GHz，内部源可用于测量脉冲信号的残余相位噪声SCPI 记录器简化代码生成。

▶技术参数

型号频率范围相位噪声最大分析带宽

FSWP8 1 MHz 至 8 GHz < –166 dBc (1 Hz)（f = 1 GHz，10 kHz 偏移） 320 MHz

FSWP26 1 MHz 至 26.5 GHz < –166 dBc (1 Hz)（f = 1 GHz，10 kHz 偏移） 320 MHz

FSWP50 1 MHz 至 50 GHz < –166 dBc (1 Hz)（f = 1 GHz，10 kHz 偏移） 320 MHz

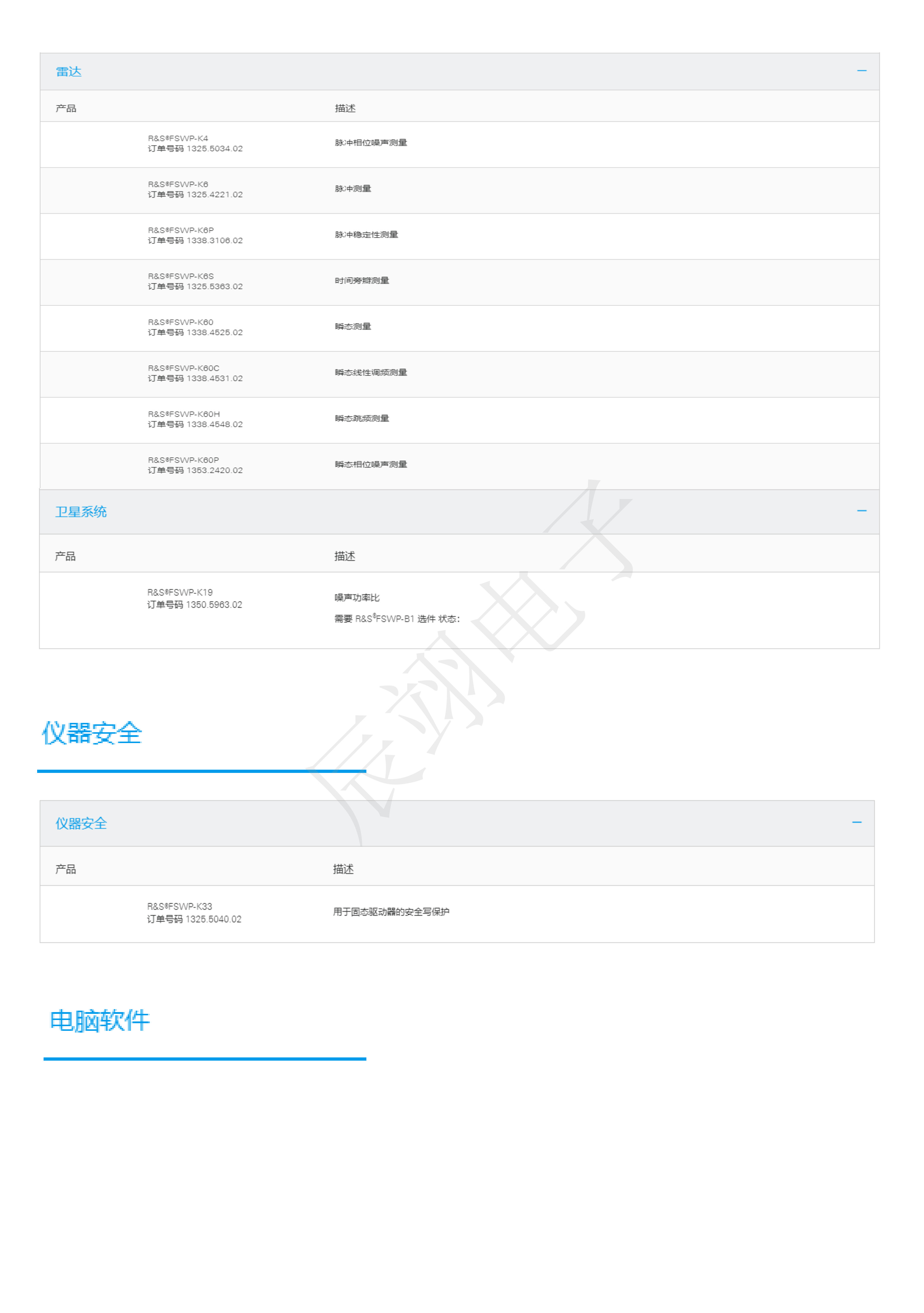

▶订购信息

产品名称主体型号

相位噪声和 VCO 测试仪： 1 MHz ～ 8 GHz R&S® FSWP8
