* S5085-9kHz~8.5GHz 双端口便携式矢网模块
* 频率范围:9kHz~8.5GHZ
* 测量参数:S11，S21，S12，S22，TDR，频率偏移，TRL校准等
* 扫描类型:线性，对数，分段，功率扫描
* 动态范围:130dB(典型值)
* 测量速度:70us
* 阻抗:50欧
* 大控制接口:USB
* 支持操作系统:Windows，Linux

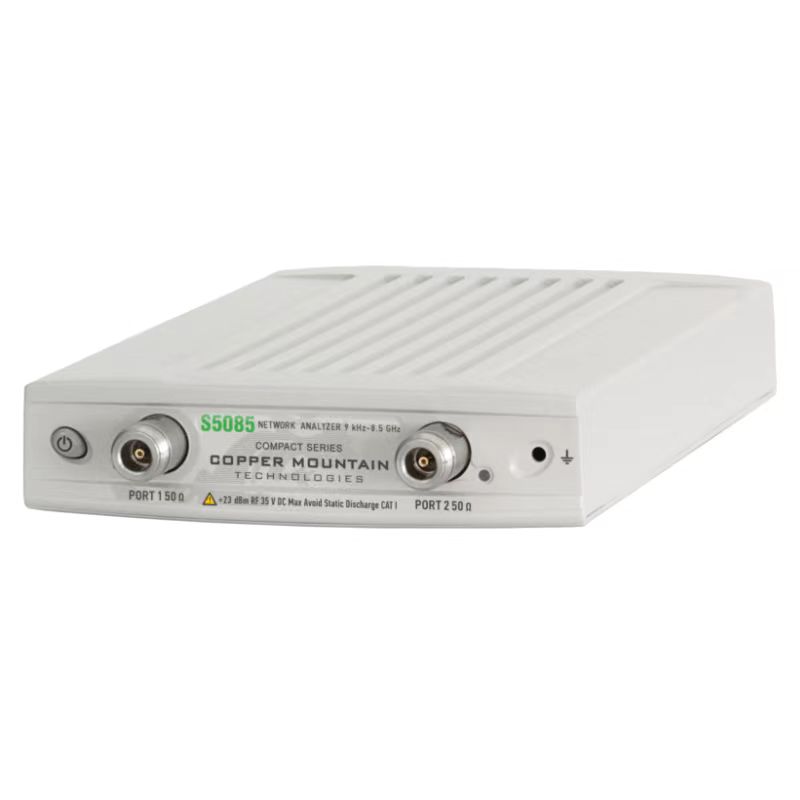

Copper Mountain铜山科技S5085-9kHz~8.5GHz 双端口便携式矢网模块
简单介绍:
* S5085-9kHz~8.5GHz 双端口便携式矢网模块
* 频率范围:9kHz~8.5GHZ
* 测量参数:S11，S21，S12，S22，TDR，频率偏移，TRL校准等
* 扫描类型:线性，对数，分段，功率扫描
* 动态范围:130dB(典型值)
* 测量速度:70us
* 阻抗:50欧
* 大控制接口:USB
* 支持操作系统:Windows，Linux
产品:
S5085矢量网络分析仪在一个紧凑的封装中提供实验室级性能，具有工程师期望在我们的软件中标准包含的所有功能。
如果测试需要更高的频率，S5065可以收费升级，以像S5085。这款便携1.7公斤/60盎司。矢量网络分析仪可由电池供电，

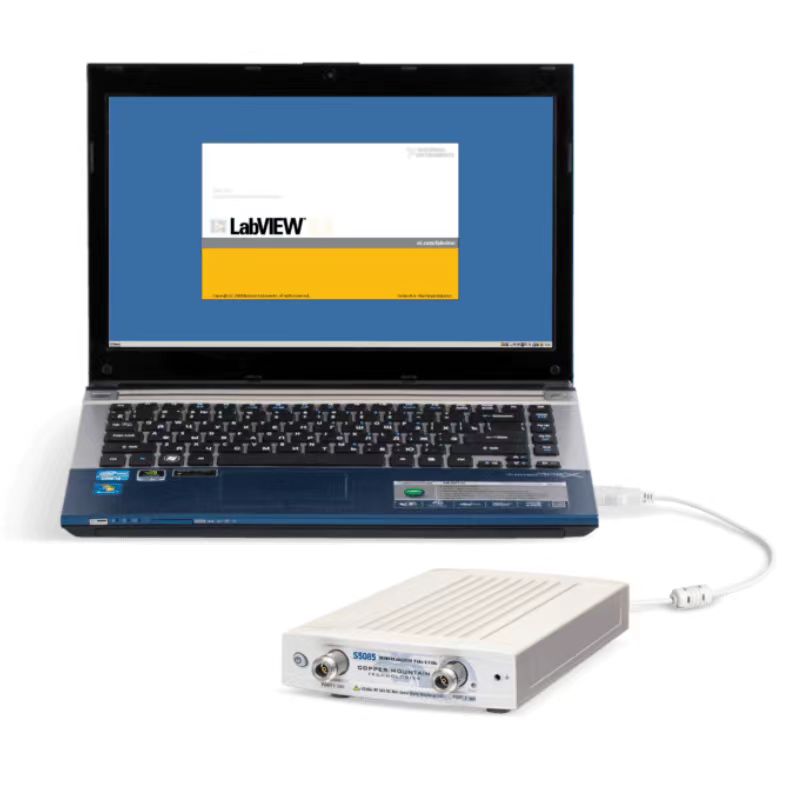

用于现场、实验室和生产测试。VNA可以通过以下方式集成到生产测试系统中制造测试插件S5065 VNA包括一个射频测
量模块和S2软件应用程序，可在通过USB接口连接到测量设备的PC、笔记本电脑平板电脑或x86主板计算机上运行
Windows或Linux操作系统。S2软件可以安装在多台计算机上，便于共享分析仪测量模块的使用。
vna和ACM交付时带有不含数据的工厂校准证书。ISO17025/Z540-1认证的可追溯校准证书和不确定度的附加
选项可用，需要在订购时指定。
应用程序:
S5085的应用包括RF元件设计和测试、晶圆探测、现场测试、插入损耗测量、故障距离测量、天线匹配、质量控制、材料测量等。
软件/文档：
S5085 VNAs具备工程师期望的所有软件功能，无需额外费用。标准软件功能包括:
* 具有多种走线格式的线性/对数扫描
* 能量扫描
* 时域和门控转换
* 频率偏移模式
* 夹具模拟(嵌入/去嵌入)
* 16个独立通道，每个通道最多16条轨迹
* 带有标记搜索工具和标记数学的标记、各种转换算法和通过/失败标准的极限测试等。
* 测试自动化编程在LabView，Python，MATLAB.网等。
CMT的制造测试插件可以将VNA集成到您的生产测试系统中/制造测试插件支持将VNA软件整合到自动化制造流程中:
* 简化生产测试流程。
* 确保多个操作员和工作站之间测试过程的一致性。
* 跨多个工作站轻松创建和管理通过/失败限制。通过/失败限制和仪器配置存储在人类可读的明文规格文件中，可由授权测试工程师维护。
* 整理测试结果以供后续检索和分析。
* 能够适应任何特定的生产测试过程和QMS要求。
