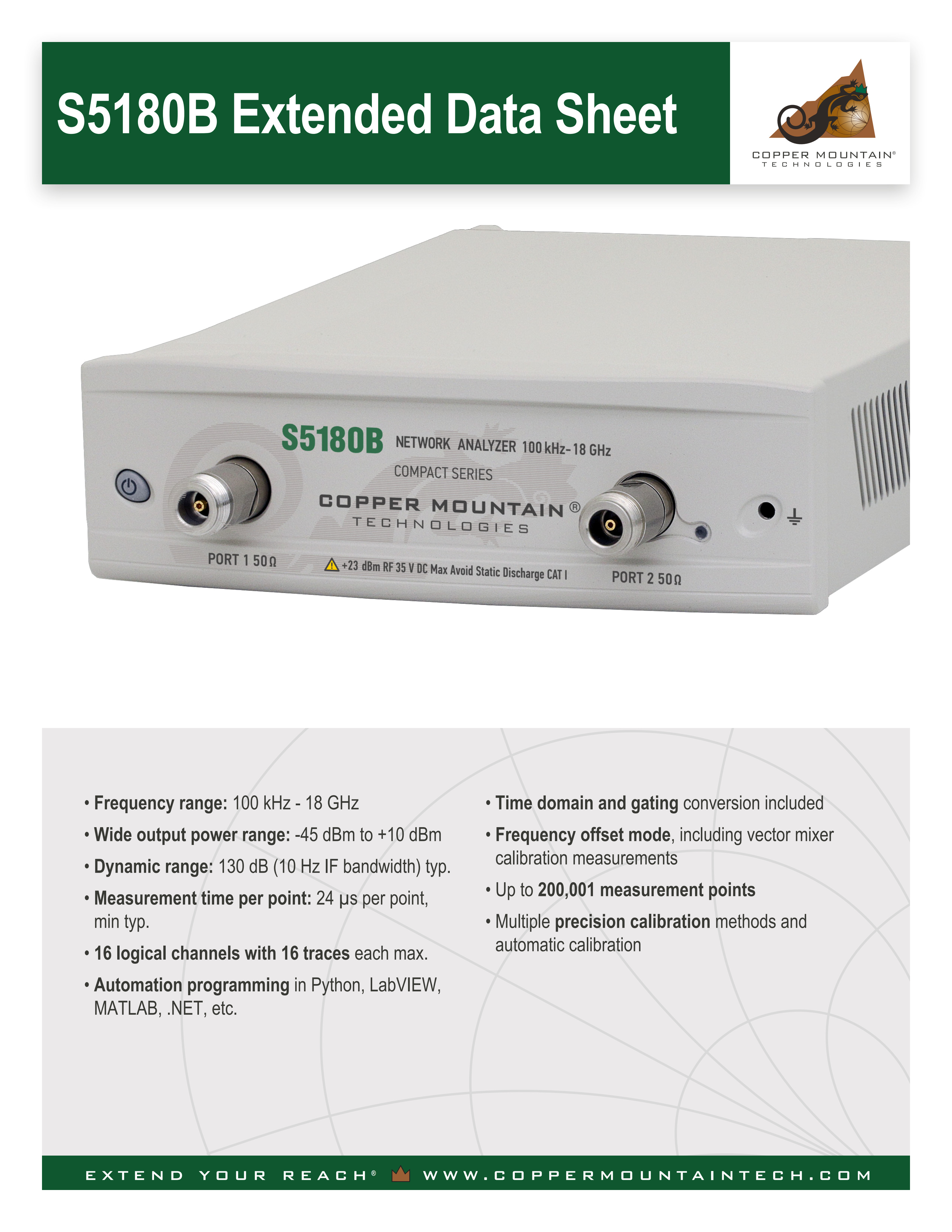

Copper Mountain铜山科技S5180B-100kHz~18GHz 双端口便携式矢网模块

简单介绍:

 *S5180B-100kHz~18GHz 双端口便携式矢网模块

 * 频率范围:100kHz~18GHZ

 * 测量参数:S11，S21，S12，S22，TDR，频率偏移，TRL校准、脉冲调制测试(可选)

 * 扫描类型:线性，对数，分段，功率扫描

 * 动态范围:130dB(典型值)

 * 测量速度:30us

 * 阻抗:50欧

 * 大控制接口:USB

 * 支持操作系统:Windows，Linux

 产品:

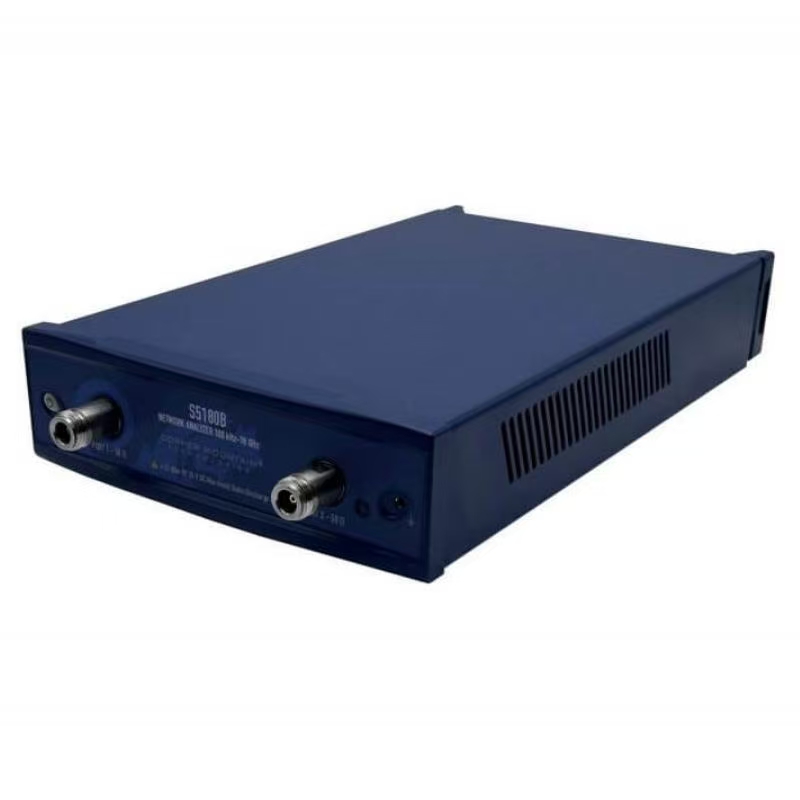

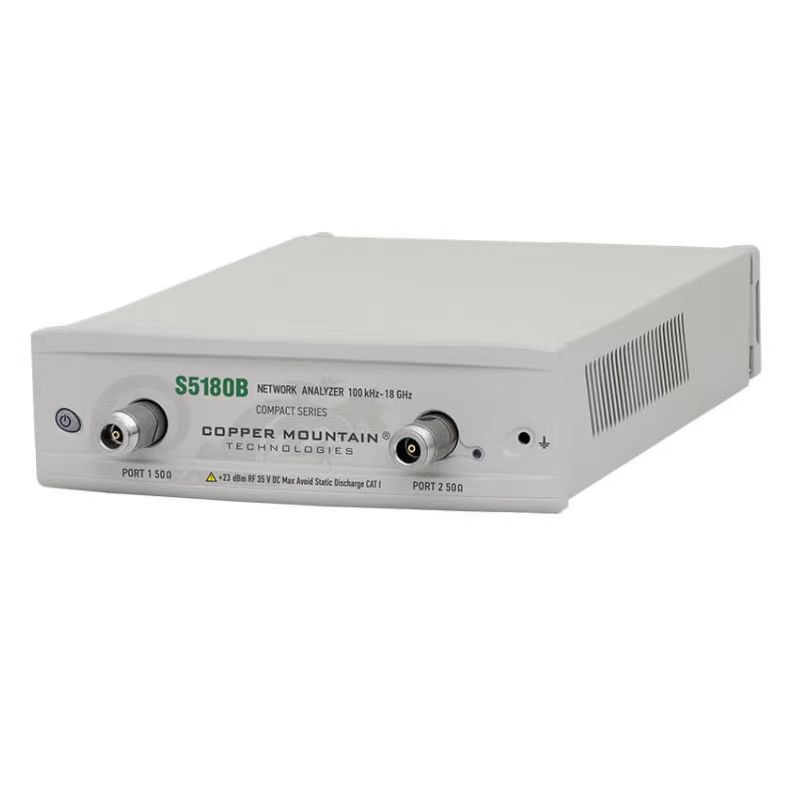

S5180B是一款2端口18 GHz矢量网络分析仪，与其前身S5180紧凑型VNA相比，性能和功能均有所提升。

S5180B是第一款CMT VNA内置脉冲调制产生/测量功能。这脉冲调制功能是一个付费软件选项，与VNA分

开销售由于硬件要求，仅与S5180B VNA兼容。首次购买VNA期间或之后，可以随时添加脉冲调制选项S5180B

内置脉冲调制器、同步器和一组逻辑发生器，支持各种脉冲产生选项和相应的测量模式。脉冲可以相对于VNA

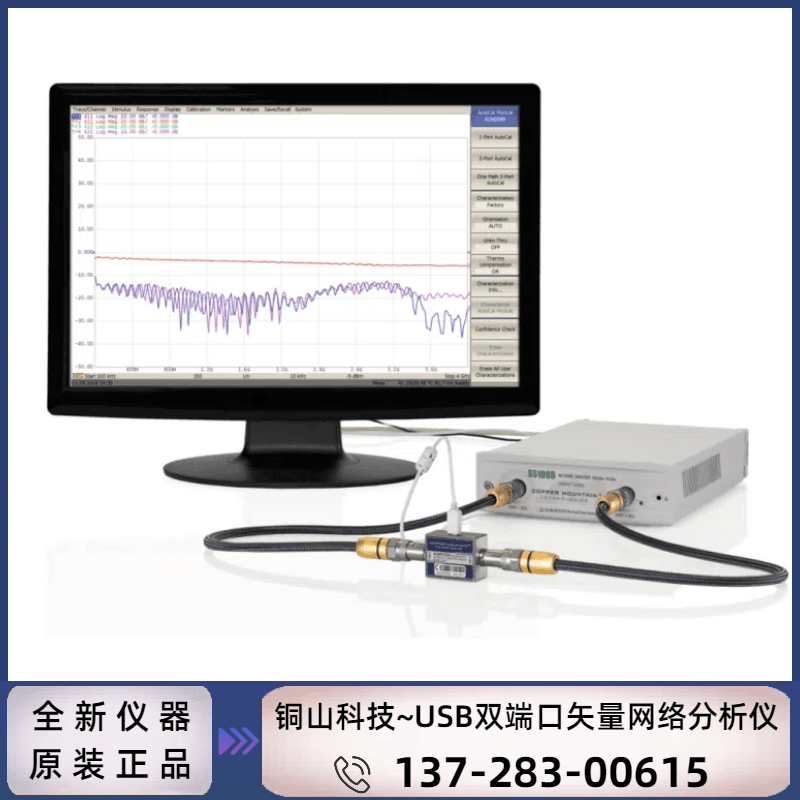

测量定时同步或异步产生。VNA可以通过以下方式集成到生产测试系统中制造测试插件S5180B VNA包括一个

射频测量模块和S2软件应用程序，可在通过USB接口连接到测量硬件的PC、笔记本电脑、平板电脑或x86主板计

算机上运行Windows或Linux操作系统。S2软件可以安装在多台计算机上便于共享分析仪测量模块的使用.

vna和ACM随附不含数据的工厂校准证书。ISO17025/Z540-1认证的可追湖校准证书和不确定度的附加选项可用，

需要在订购时指定。

应用程序:

S5180B的应用包括RF元件设计和测试、晶圆探测、现场测试、插入损耗测量、故障距离测量、天线匹配、质量控制、材料测量等。

软件/文档：

S5180B VNAS具有工程师期望的所有软件功能，无需额外费用。标准软件功能包括:

*  具有多种轨迹格式的线性/对数扫描

* 能量扫描

* 时域和门控转换

* 频率偏移模式

* 夹昊模拟(嵌入/取消嵌入)

* 6个独立通道，每个通道多达16条走线

* 带有标记搜索工具和标记数学的标记、各种转换算法以及通过/失败标准的限制测试等

* 测试自动化编程网等。

S5180B是首款内置脉冲调制产生/测量功能的CMT VNA。这脉冲调制功能是一个付费软件选项与VNA分开销售由于硬件要求，

仅与S5180B VNA兼容。首次购买VNA期间或之后，可以随时添加脉冲调制选项。

S5180B具有内置硬件和附加软件，可支持各种类型的脉冲测量。脉冲可以相对于VNA测量定时同步或异步产生。

宽带检测模式用于同步产生的脉冲，在每个射频脉冲内完成S参数测量。这种情况下，大部分RF脉冲频谱位于中频滤波器带宽内，

因此测量动态范围得以保留。

窄带检测模式用于异步产生的脉冲，通过一系列射频脉冲进行S参数测量。在这种情况下，大部分RF脉冲频谱在IF滤波器带宽之外，

唯一的中心载波频率在滤波器之内。这允许在测量动态范围有所下降的情况下测是更窄的脉冲。

脉冲轮廓模式测量时域中的脉冲包络。在一个脉冲持续时间内收集脉冲轮的所有点CMT的制造测试插件可以将VNA集成到您的

生产测试。

CMT的制造测试插件可以将VNA集成到您的生产测试系统中/制造测试插件支持将VNA软件整合到自动化制造流程中:

* 简化生产测试流程。

* 确保多个操作员和工作站之间测试过程的一致性。

* 跨多个工作站轻松创建和管理通过/失败限制。通过/失败限制和仪器配置存储在人类可读的明文规格文件中，可由授权测试工程师维护。

* 整理测试结果以供后续检索和分析。

* 能够适应任何特定的生产测试过程和QMS要求。
