▶ 频率范围 ：100 kHz ～ 4.5 GHz、
100 kHz ～ 8.5 GHz（Opt.）
▶ 测量速度： < 10 μs / 点（ IFBW=300 kHz）
▶ 动态范围： > 120 dB、130 dB（典型值）
▶ 最大输出功率： +3 dBm
▶ 功率扫描范围： -20 dBm ～ +3 dBm、
-45 dBm ～ +3 dBm（Opt.）
▶ 迹线・噪声 ：< 0.005 dB、0.001 dB（典型值）
▶ IF 带宽 ：1 Hz ～ 300 kHz
▶ 测量点数： 2 ～ 5,001 点 / 迹线
▶ 外形尺寸（W×H×D）： 462.5 ㎜ × 239.6 ㎜ × 361.5 ㎜
▶ 重量： 14 kg

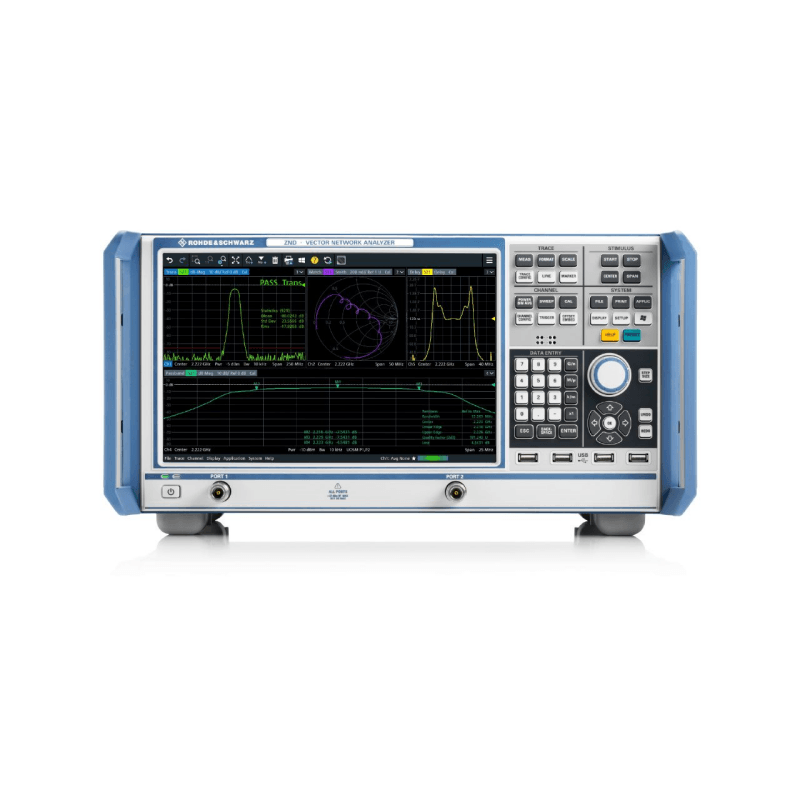

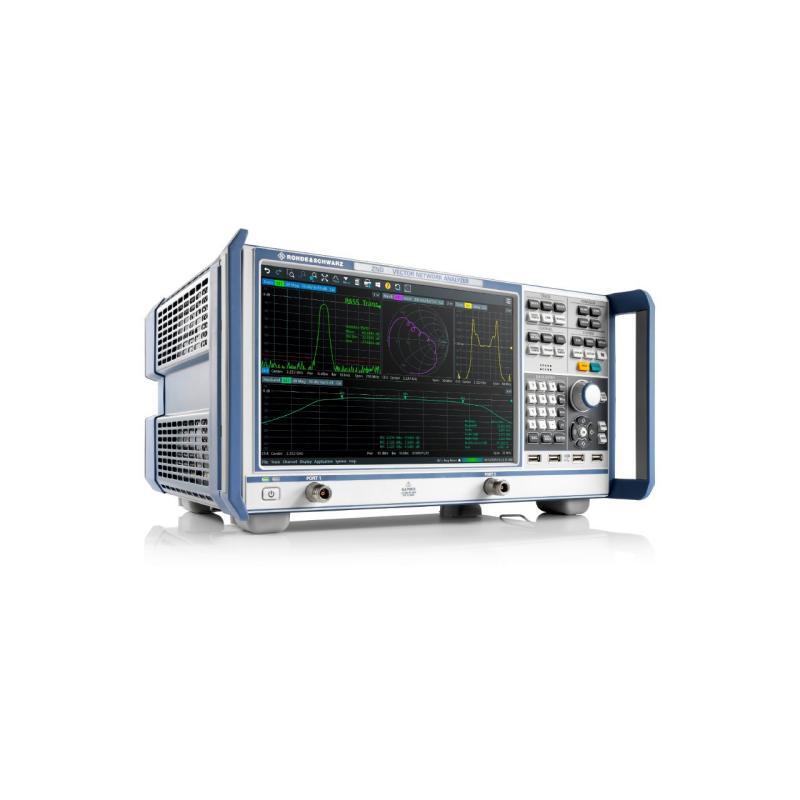

罗德与施瓦茨 R&S® 矢量网络分析仪ZND：100 kHz ～ 4.5 GHz 可扩展到 8.5 GHz
主要规格
▶ 频率范围 ：100 kHz ～ 4.5 GHz、
100 kHz ～ 8.5 GHz（Opt.）
▶ 测量速度： < 10 μs / 点（ IFBW=300 kHz）
▶ 动态范围： > 120 dB、130 dB（典型值）
▶ 最大输出功率： +3 dBm
▶ 功率扫描范围： -20 dBm ～ +3 dBm、
-45 dBm ～ +3 dBm（Opt.）
▶ 迹线・噪声 ：< 0.005 dB、0.001 dB（典型值）
▶ IF 带宽 ：1 Hz ～ 300 kHz
▶ 测量点数： 2 ～ 5,001 点 / 迹线
▶ 外形尺寸（W×H×D）： 462.5 ㎜ × 239.6 ㎜ × 361.5 ㎜
▶ 重量： 14 kg
主要特点
▶ 100 kHz 至 4.5 GHz 单向双端口矢量网络分析仪
▶ 频率范围可扩展到 8.5 GHz

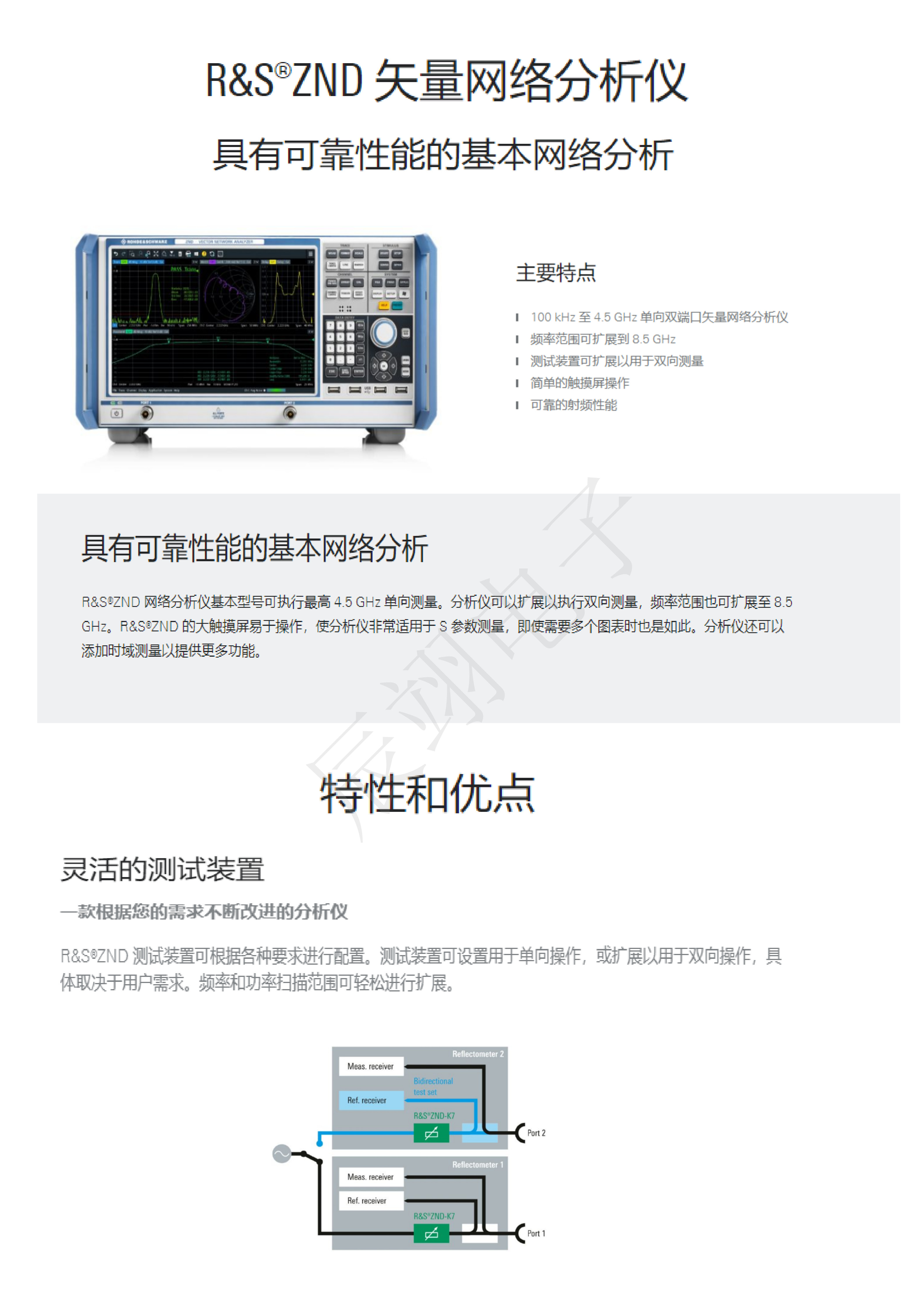

▶ 测试装置可扩展以用于双向测量

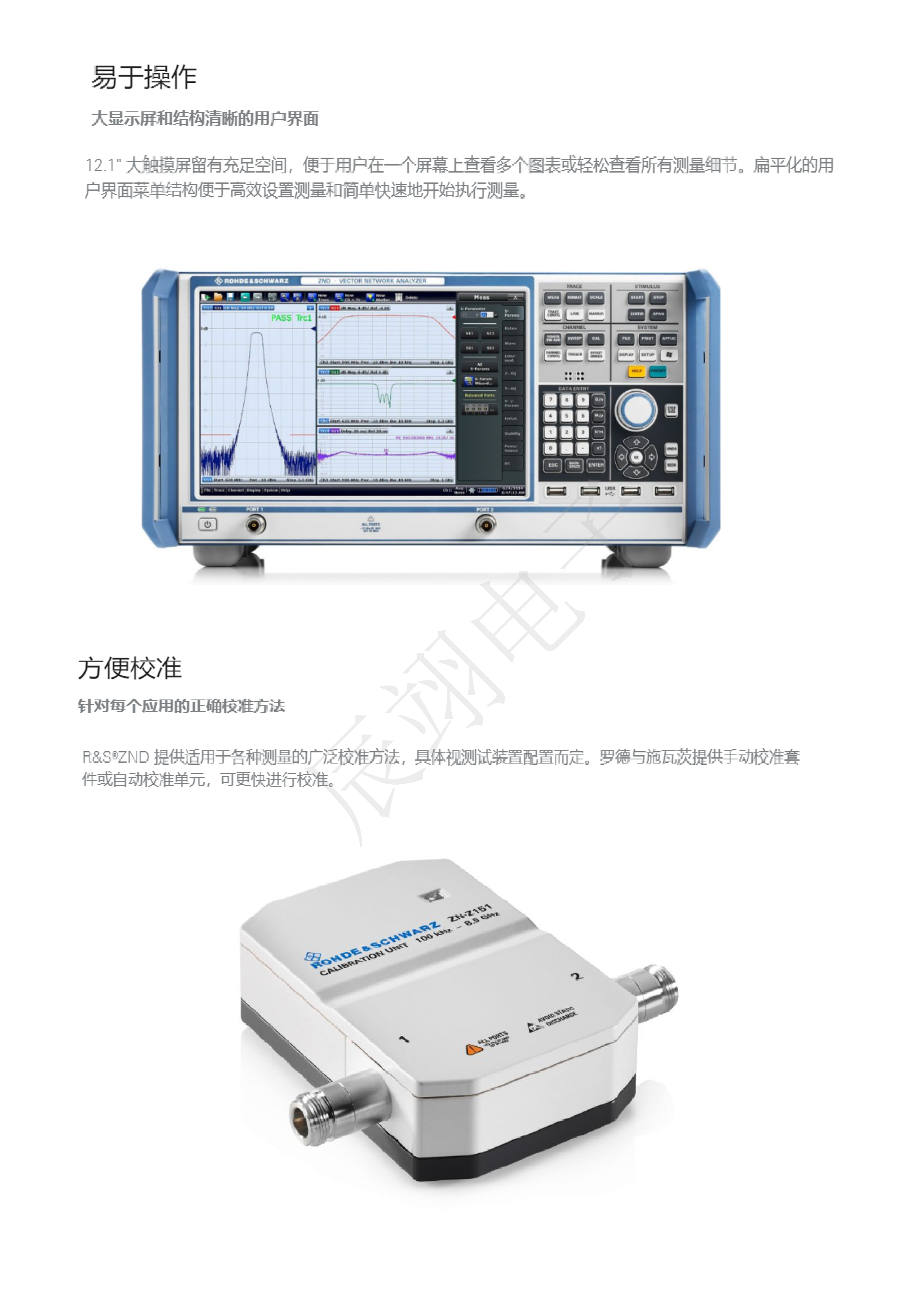

▶ 简单的触摸屏操作
▶ 可靠的射频性能
▶ 具有可靠性能的基本网络分析
R&S®ZND 网络分析仪基本型号可执行最高 4.5 GHz 单向测量。分析仪可以扩展以执行双向测量，
频率范围也可扩展至 8.5 GHz。R&S®ZND 的大触摸屏易于操作，使分析仪非常适用于 S 参数测量，
即使需要多个图表时也是如此。分析仪还可以添加时域测量以提供更多功能。
▶ 传输 / 反射（S21、S11）基本功能
R&S®ZND 的基本配置为频率范围 100 kHz ～ 4.5 GHz、传输 / 反射测量（S11、S21）。特别是在

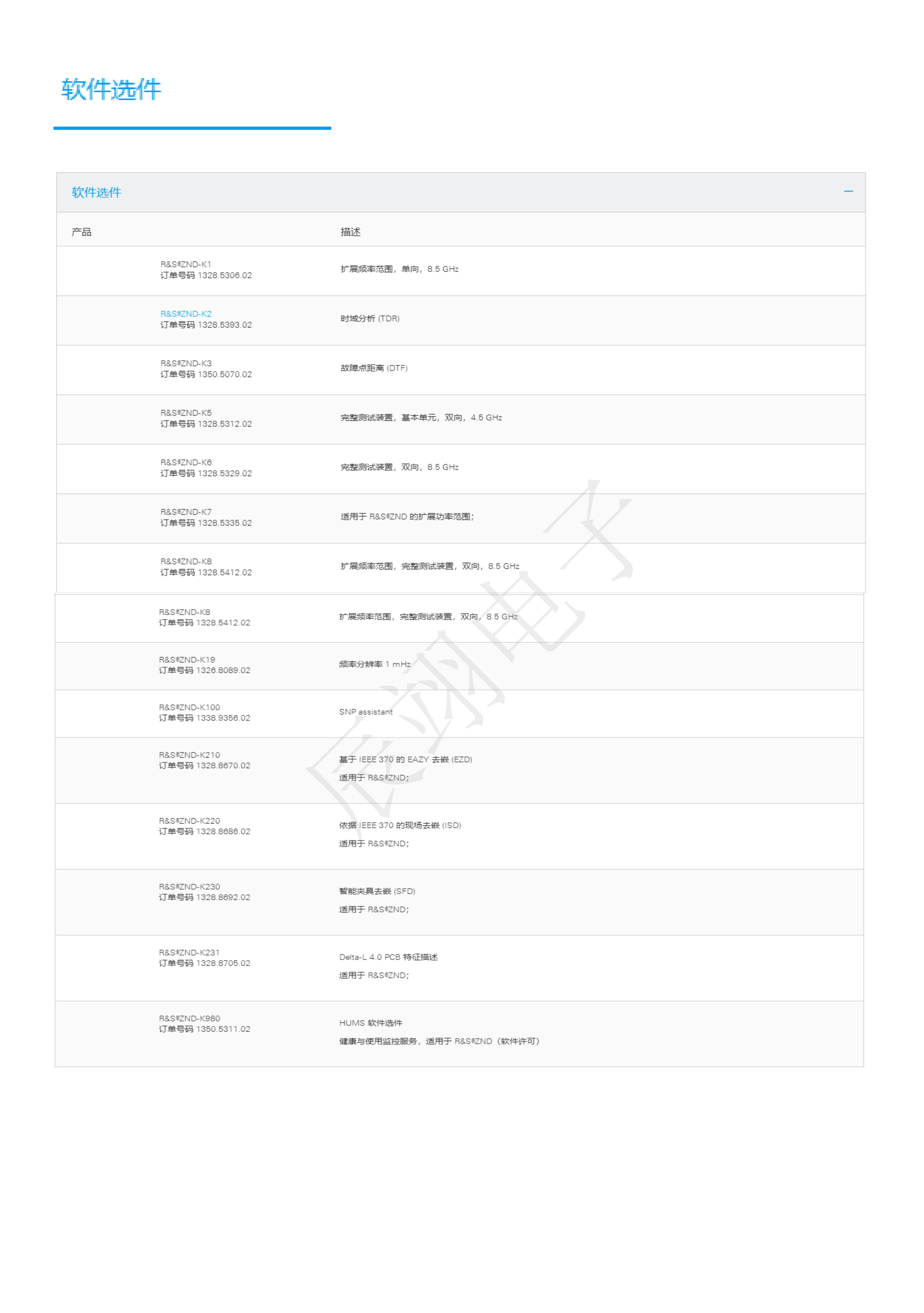

生产线等使用时，配置简单，可以控制初始投资。通过软件选件，可将频率扩展到 8.5 GHz 全 2 端口
配置，或添加时域测量或扩展功率范围等。
