罗德与施瓦茨 R&S® 手持式电缆与天线分析仪ZVH8 ：300 kHz ～ 8 GHz

主要规格

▶ 频率范围： 100 kHz ～ 3.6 GHz（ZVH4）
                       100 kHz ～ 8.0 GHz（ZVH8）
▶ 输出功率电平： 0 dBm ～ - 40 dBm
▶ 显示模式： 回波损耗（dB）、VSWR
▶ 距离分辨率： 1.5 × 108 × 波长缩短率 / 跨度
▶ 横轴显示范围 ：3 m ～ 1500 m
▶ 电池工作时间： R&S®HA-Z204 3 小时、R&S®HA-Z206 4.5 小时
▶ 画面显示： 彩色显示 5.7 英寸、640×480（VGA）
▶ 外形尺寸 (W×H×D)： 194 ㎜ × 300 ㎜ × 69 ㎜
▶ 重量 ：3 kg

主要特点


▶ 频率范围 ：100 kHz ～ 3.6 / 8 GHz
▶ 天线的反射、DTF 以及电缆损耗评估
▶ 通过向导形式简单设置
▶ 通过 HTML 和 pdf 格式生成自动报告
▶ 可更换锂离子电池
▶ 搭载具有 DC 电源的内置偏置电源
▶ 100 dB （典型值）动态范围，可用于传输测量
▶ 预配置向导实现快速、一致的测量

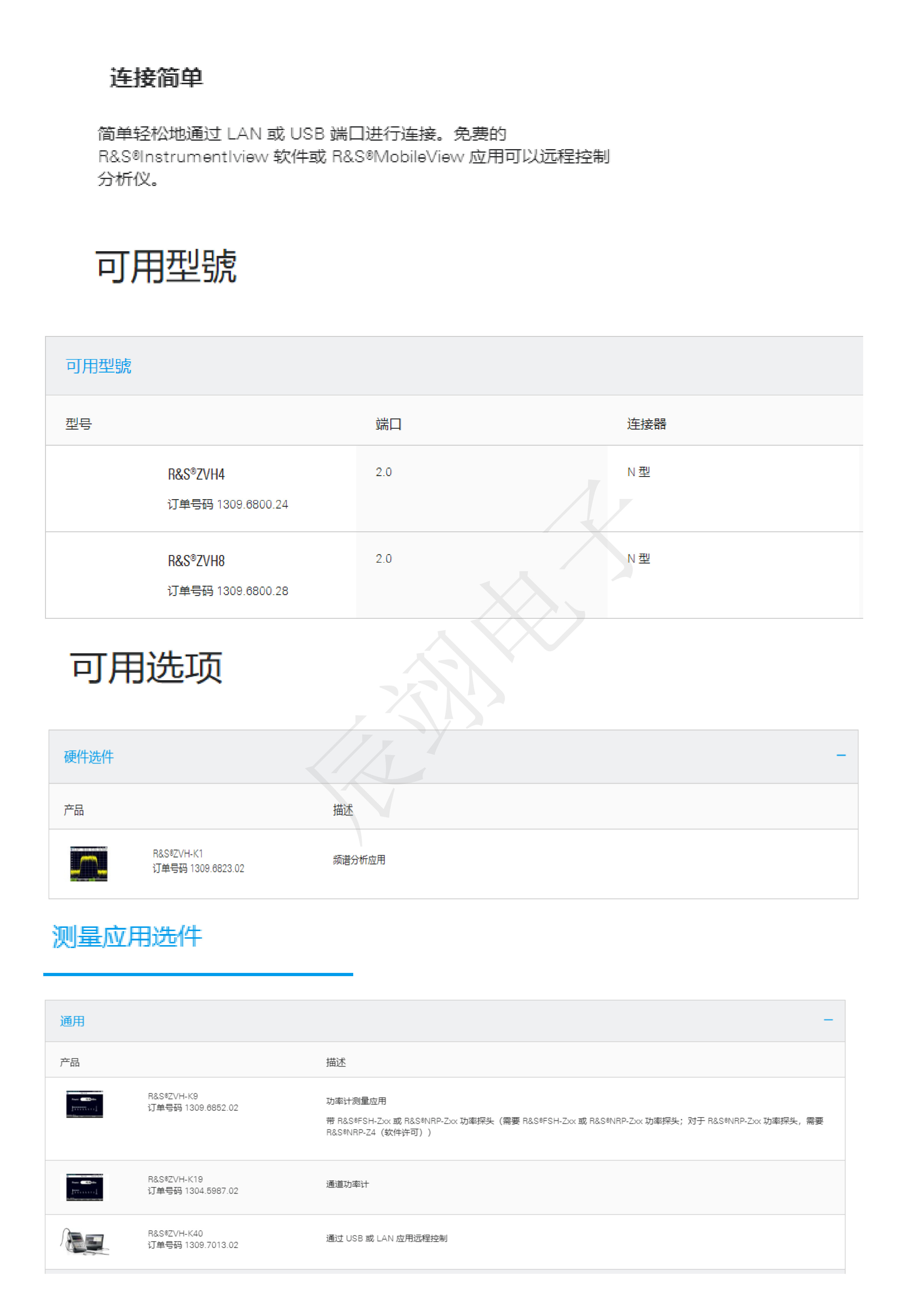

▶ 通过免费软件或应用进行远程控制
▶ 采用坚固耐用的防水外壳，适用于现场应用

▶ 技术参数：

型号                   端口                 频率                                    连接器
ZVH4                 2.0           300 kHz ～ 3.6 GHz                      N 型
ZVH8                 2.0           300 kHz ～ 8 GHz                        N 型

▶ 适合外场作业

R&S®ZVH 用于天线、电缆或 TMA（塔式
安装放大器）外场测试。DTF（Distanceto-Fault）功能为标配。

▶ 适用于现场安装和维护的手持式分析仪；操作简单,轻松记录结果

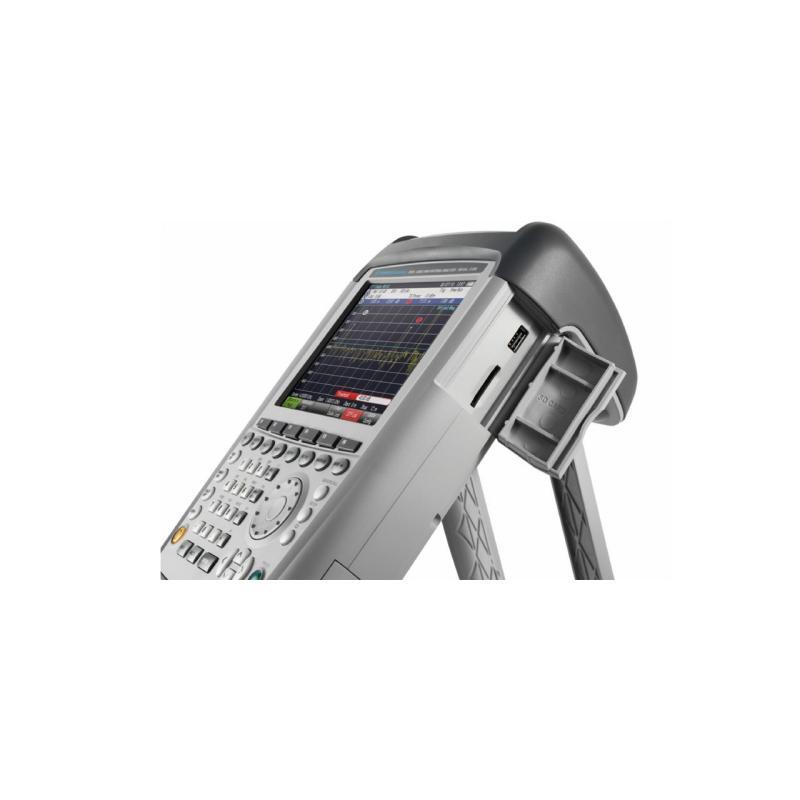

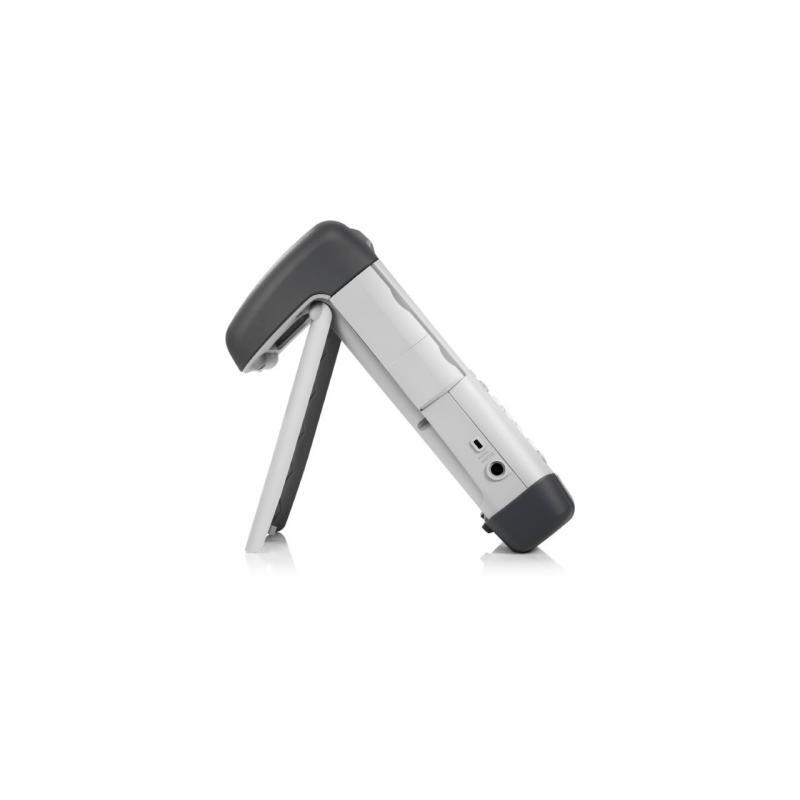

R&S®ZVH是一款坚固耐用的手持式电缆与天线分析仪,适用于现场应用。该产品重量轻且操作简单,对于需要
在户外安装和维护天线系统时执行高效测量的人来说不可或缺。

▶ 订购信息

产品名称                                  主体                                  型号

电缆和天线分析仪：           300 kHz ～ 3.6 GHz            R&S®ZVH4

电缆和天线分析仪：           300 kHz ～ 8 GHz               R&S®ZVH8

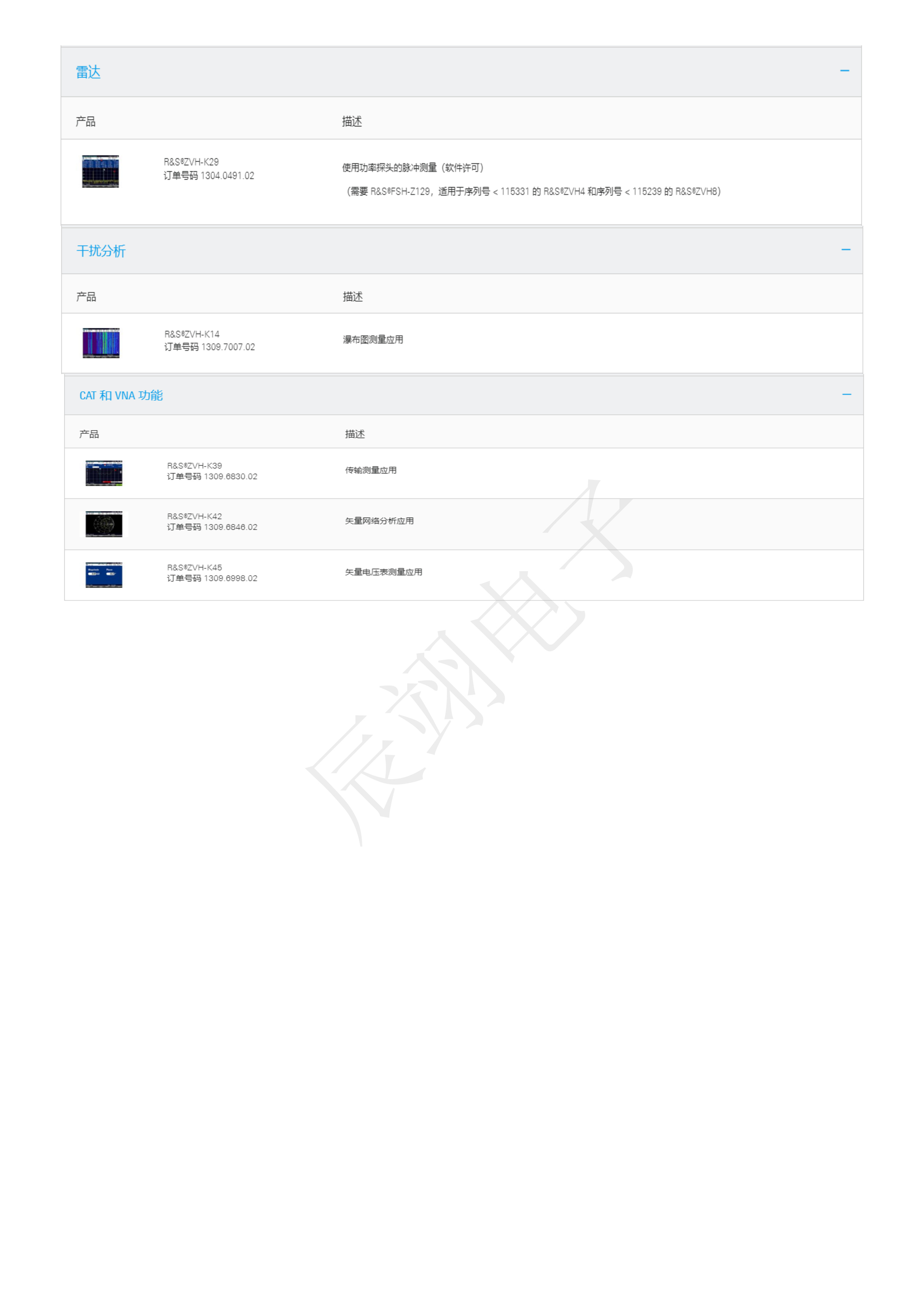

▶ 选件

R&S®ZVH-K1：频谱分析应用

R&S®ZVH-K9：功率计测量应用

R&S®ZVH-K14：瀑布图测量应用
