* TR1300/1-300kHz~1.3GHz 双端口便携式矢网模块
* 频率范围: 300kHz~1.3GHZ
* 测量参数: S11，S21，TDR
* 扫描类型: 线性，对数，分段，功率扫描
* 动态范围: 130dB(典型值)
* 测量速度: 15us
* 阻抗: 50欧
* 大控制接口: USB
* 支持操作系统:Windows，Linux

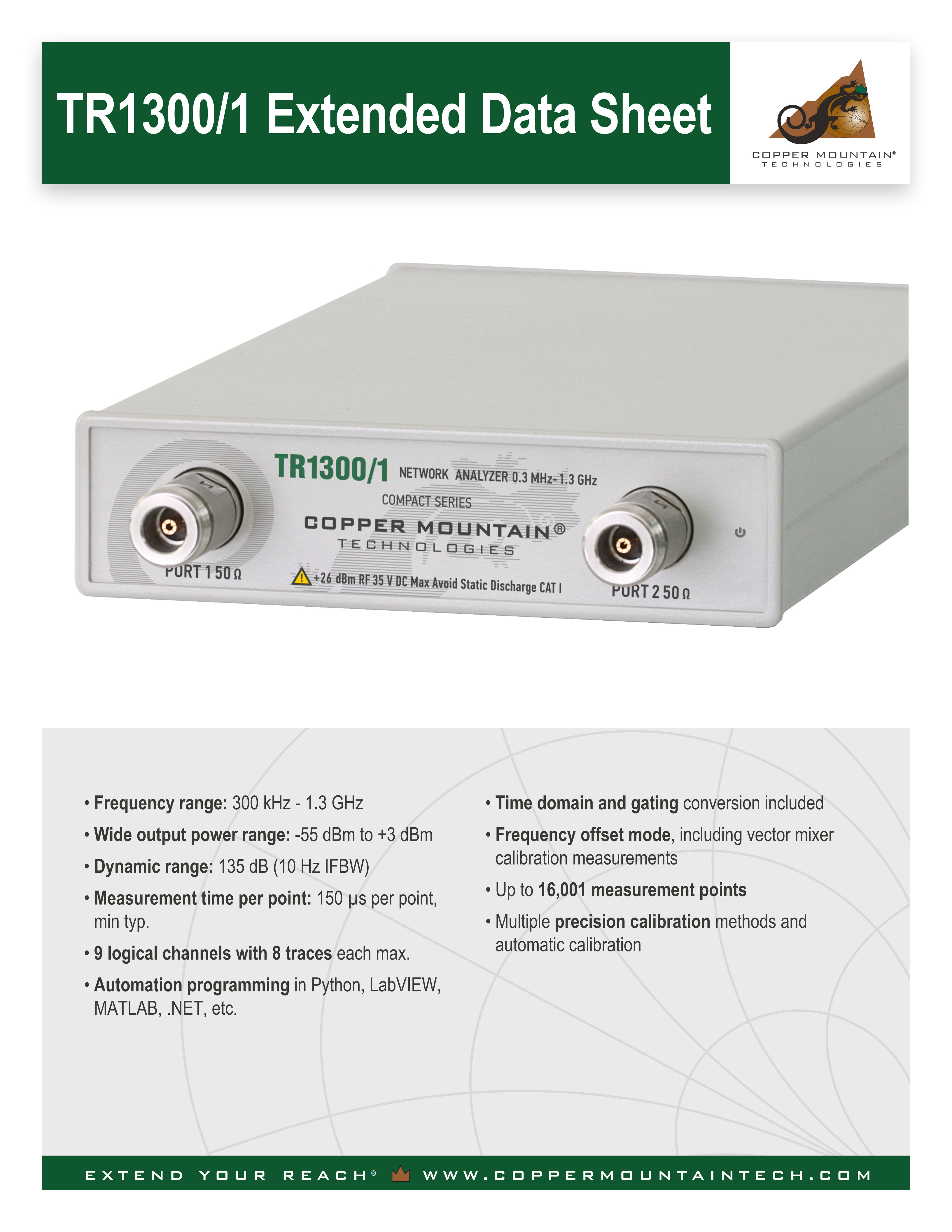

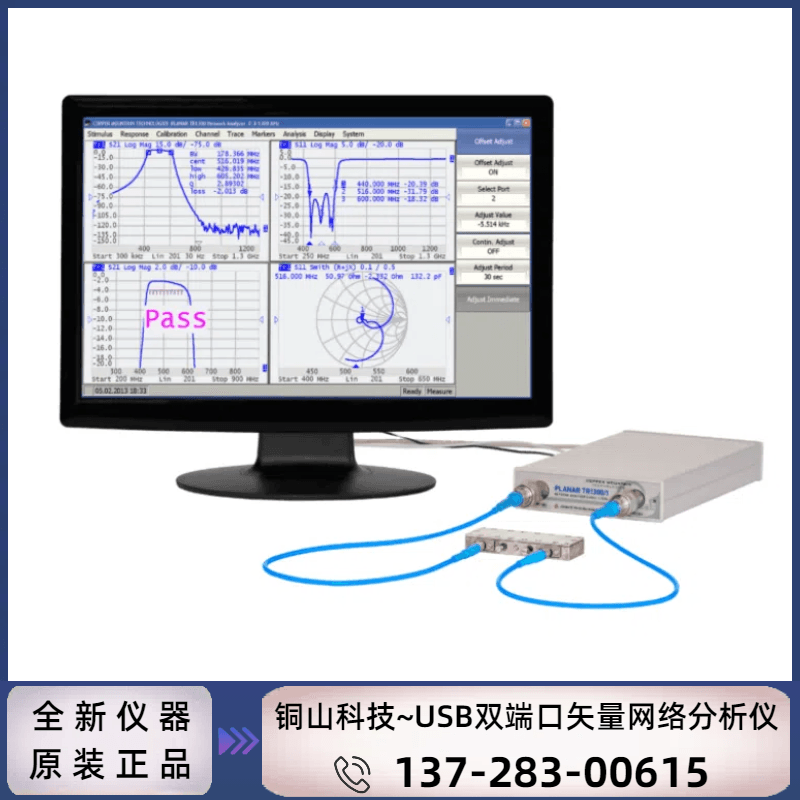

Copper Mountain铜山科技TR1300/1-300kHz~1.3GHz 双端口便携式矢网模块
简单介绍:
* TR1300/1-300kHz~1.3GHz 双端口便携式矢网模块
* 频率范围: 300kHz~1.3GHZ
* 测量参数: S11，S21，TDR
* 扫描类型: 线性，对数，分段，功率扫描
* 动态范围: 130dB(典型值)
* 测量速度: 15us
* 阻抗: 50欧
* 大控制接口: USB
* 支持操作系统:Windows，Linux
产品:
TR1300/1矢量网络分析仪在一个紧凑的封装中提供了实验室级的性能，具有工程师期望在我们的软件中标准包含的所有功能,
这款便携1.5公斤/53盎司。矢量网络分析仪可由电池供电，用于现场、实验室和生产测试。VNA可以通过以下方式集成到生
产测试系统中制造测试插件.

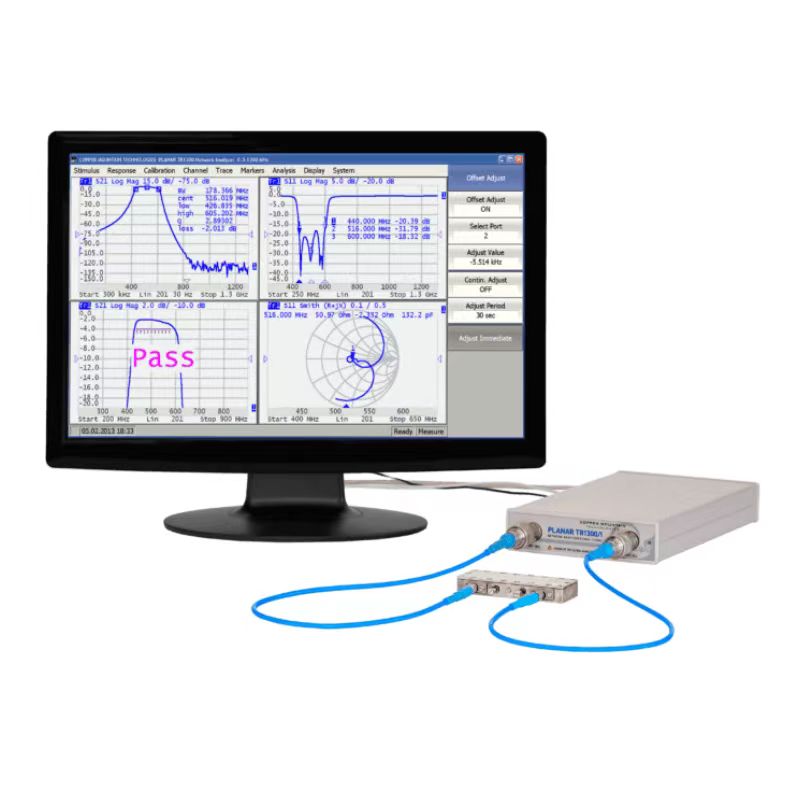

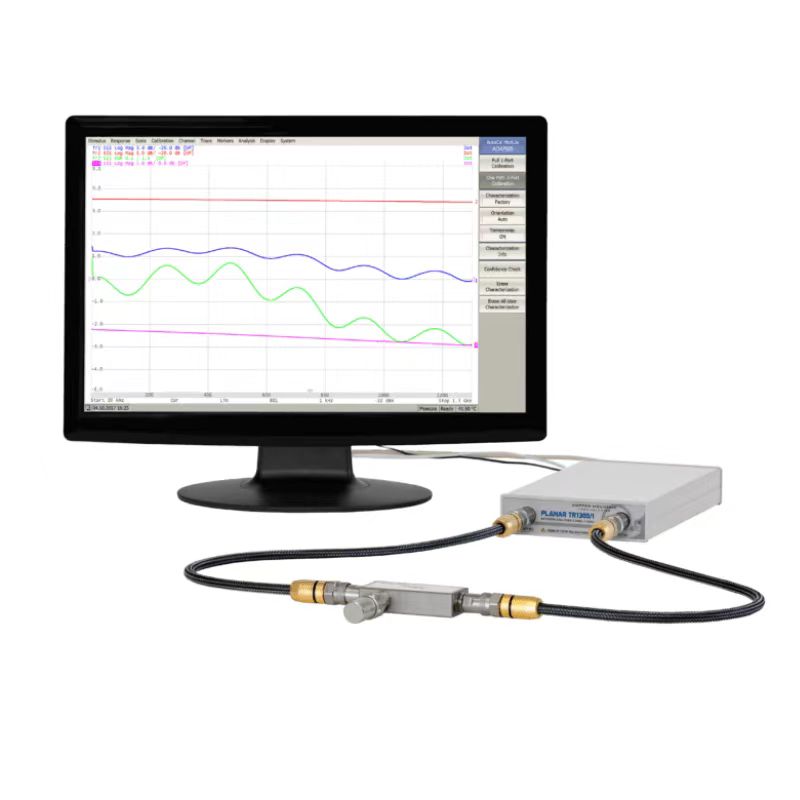

TR1300/1 VNA包括一个射频测量模块和TR软件应用程序，可在通过USB接口连接到测量硬件的PC、笔记本电脑、平板电脑
或x86板计算机上运行Windows或Linux操作系统。TR软件可以安装在多台计算机上，便于共享分析仪测量模块的使用。
vna和ACM交付时带有不含数据的工厂校准证书。ISO17025/Z540-1认证的可追溯校准证书和不确定度的附加选项可用,。
需要在订购时指定.
应用程序:
TR1300/1的应用包括RF元件设计和测试、晶圆探测、现场测试、插入损耗测量、故障距离测量、天线匹配、质量控制,材料测星等。
软件/文档：
tr 1300/1 vna具有工程师期望的所有软件功能，无需额外费用。标准软件功能包括:
* 具有多种轨迹格式的线性/对数扫描
* 能量扫描
* 时域和门控转换
* 频率偏移模式
* 夹具模拟（嵌入/取消嵌入）
* 16个独立通道，每个通道多达16条走线
* 带有标记搜索工具和标记数学的标记、各种转换算法以及通过/失败标准的限制测试等。
* 测试自动化编程。网等。
CMT的制造测试插件可以将VNA集成到您的生产测试系统中/制造测试插件支持将VNA软件整合到自动化制造流程中:
* 简化生产测试流程。
* 确保多个操作员和工作站之间测试过程的一致性。
* 跨多个工作站轻松创建和管理通过/失败限制。通过/失败限制和仪器配置存储在人类可读的明文规格文件中，可由授权测试工程师维护。
* 整理测试结果以供后续检索和分析。
* 能够适应任何特定的生产测试过程和QMS要求。
