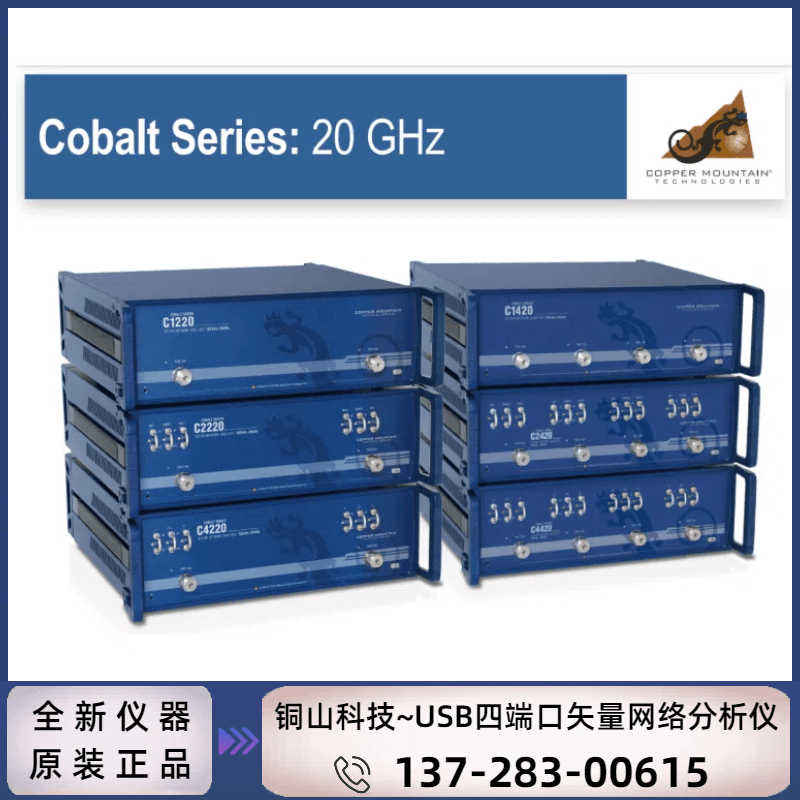

Copper Mountain铜山科技C2420-100kHz~20GHz 钴蓝四端口矢网模块(带直接接收机)

简单介绍:

* C2420-100kHz~20GHz 钴蓝四端口矢网模块(带直接接收机)

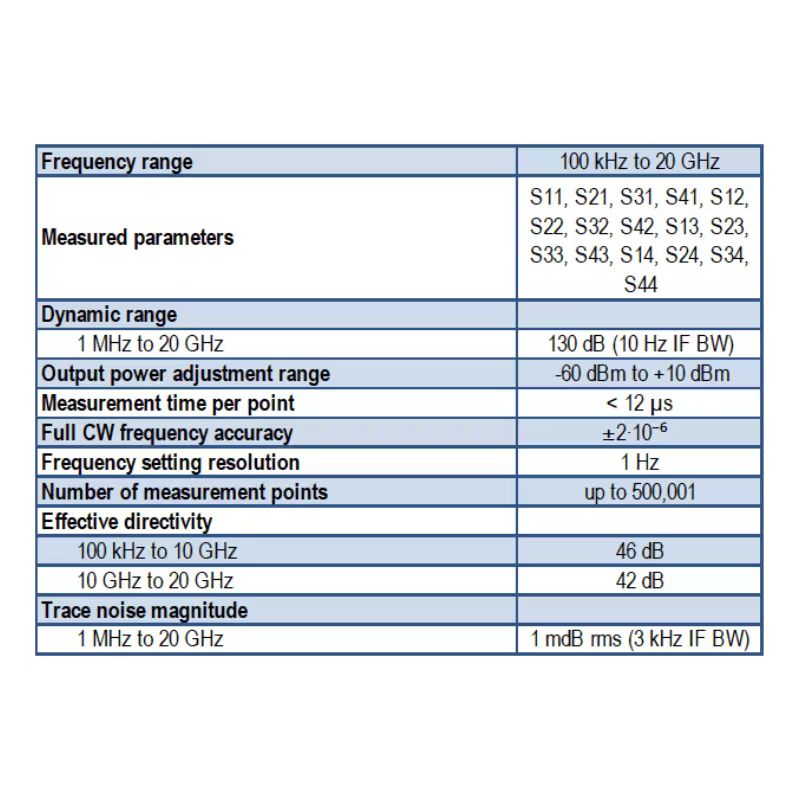

* 频率范围: 100kHz~20GHZ

* 测量参数: S11，...S44，TDR，频率偏移，TRL校准等

* 扫描类型: 线性，对数，分段，功率扫描

* 动态范围: 130dB(典型值)

* 测量速度:12us

* 阻抗:50欧

* 控制接口:USB

* 支持操作系统:Windows，Linux

产品:

C2420矢量网络分析仪提供行业领先的动态范围和扫描速度，具有工程师期望在我们的软件中标准包含的所有功能。

C2420网络分析仪可直接连接接收器，用于涉及外部定向合的特殊应用，包括负载引和高功率测量。

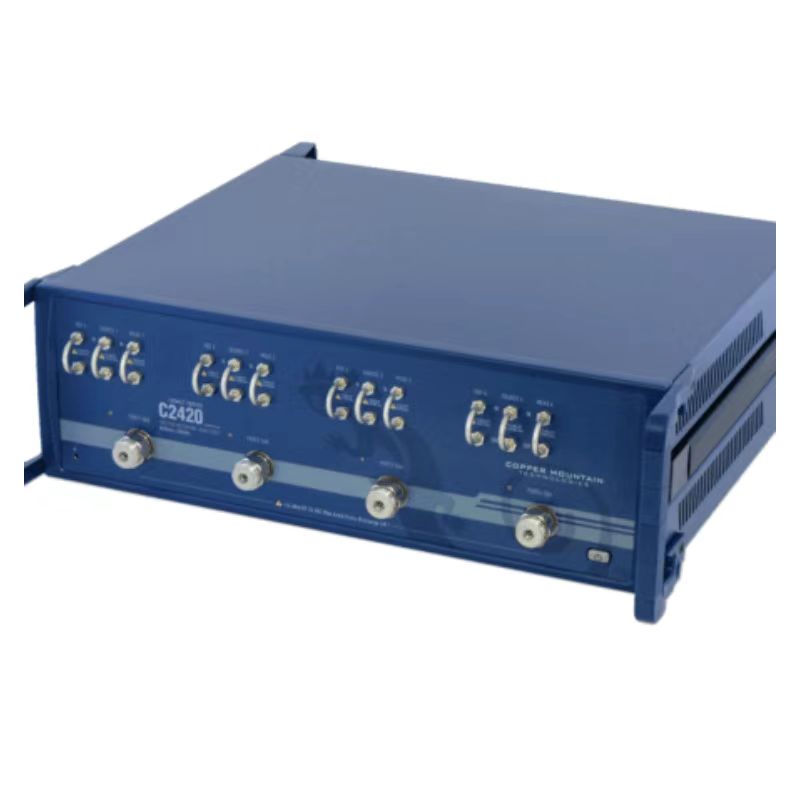

这款“全机架”矢量网络分析仪尺寸为23.6英寸x 17.3英寸x5.5英寸(600x440x140毫米)，重量仅为48.5磅.

(22千克)，可用于实验室和生产测试，不需要很大的空间。VNA可以通过以下方式集成到生产测试系统中制造

测试插件。所有Cobalt VNAS在订购时都提供辅助板选项(工厂安装)或在以后作为附件提供。

C2420 VNA包括一个射频测量模块和S4软件应用程序，可在通过USB接口连接到测量硬件的PC、笔记本电脑、平

板电脑或x86板计算机上运行Windows或Linux操作系统。S4软件可以安装在共享分析仪测量模块的多台计算机上

vna和ACM交付时带有不含数据的工厂校准证书。ISO17025/Z540-1认证的可追溯校准证书和不确定度的附加选项可用，需要在订购时指定。

应用程序:

C2420 的的应用包括SAW和BTS滤波器调谐、R元件设计和测试、片上探测、现场测试、插入损耗测量、故障距离测量、

天线匹配、质量控制、材料测量等。查看我们的应用程序页面，了解CMT虚拟增值网络如何扩展工程师在许多行业和应用领域的影响力。

软件/文档:

C2420  VNAS具有工程师期望的所有软件功能，无需额外费用。标准软件功能包括:

*  具有多种走线格式的线性/对数扫描

*  能量扫描

*  时域和门控转换

*  频率偏移模式

*  夹昊模拟(嵌入/去嵌入)

*  16个独立通道，每个通道最多16条轨迹

*  带有标记搜索工具和标记数学的标记、各种转换算法和通过/失败标准的极限测试等。

*  测试自动化编程在LabView，Python，MATLAB，.网等。

CMT的制造测试插件可以将VNA集成到您的生产测试系统中/制造测试插件支持将VNA软件整合到自动化制造流程中:

* 简化生产测试流程。

* 确保多个操作员和工作站之间测试过程的一致性。

* 跨多个工作站轻松创建和管理通过/失败限制。通过/失败限制和仪器配置存储在人类可读的明文规格文件中，可由授权测试工程师维护。

* 整理测试结果以供后续检索和分析。

* 能够适应任何特定的生产测试过程和QMS要求。
