一,简单介绍：
产品名称： 频谱分析仪
品　　牌： 是德科技
产品型号： N9020B
频率范围:  3.6、8.4、13.6、26.5 GHz，使用混频器可达 1.1 THz
特      点：N9020B-RT1 高达 85 MHz 带宽的实时分析，基本检测，多点触控

二，主要特性和功能
对持续时间最短 17.3 μs 的信号达到 100% 截获概率，并且提供全套高级触发功能，能够观察、捕获和理解难以捕捉的信号
通过综合实时显示观察信号动态
保护您的投资——为您的仪器添加实时频谱分析（RTSA）功能，费用仅为专用解决方案的零头
把 89600 软件轻松集成到系统中，可让您全面地分析复杂信号

三，技术指示
频率    无
频率选件    3.6、8.4、13.6、26.5 GHz，使用混频器可达 1.1 THz
最大分析带宽    160 MHz
带宽选件    25 MHz 标配，40、85、125、160 MHz
最大实时带宽    160 MHz
实时带宽选件    85, 125, 160 MHz
1 GHz 时的 DANL    -166 dBm
1 GHz 时，10 kHz 频偏处的相位噪声    -114 dBc/Hz
1 GHz 时，30 kHz 频偏处的相位噪声    -114 dBc/Hz
1 GHz 时，1 MHz 频偏处的相位噪声    -136 dBc/Hz
总体幅度精度    ±0.23 dB
三阶截获（TOI），1 GHz 时    +20 dBm
1 GHz 时的最大三阶动态范围    116 dB
仪器类型    频谱分析仪
应用——通用
89600 VSA 软件
模拟解调
噪声系数
相位噪声
脉冲
实时频谱分析
MATLAB
应用——蜂窝
GSM/EDGE
LTE/LTE-Advanced
NB-IoT
W-CDMA/HSPA/HSPA+
应用——无线连通性
Bluetooth? (BR/EDR/LE4.2/5.0)
Short Range Communications (ZigBee, Z-Wave)
WLAN 802.11(a/b/g/j/p/n/ac/ad/af/ah/ax)
应用——数字视频    无
性能水平    ◆◆◆◆◇◇
标准衰减器衰减范围    70 dB
标准衰减器步进    2 dB
100% 截获概率的最短信号持续时间    17.3 μs
信掩比 > 60 dB 时的可检测信号持续时间    11.42 ns
无杂散动态范围    72 dBc
多域带宽    160 MHz
显示视图
密度
频谱图
密度频谱图
PvT（功率随时间的变化）频谱
PvT（功率随时间的变化）频谱图
PvT（功率随时间的变化）
触发
FMT（频率模板触发）
TQT（时间限定触发）
电平
射频猝发
线路
外置
周期
使用频率模板触发的应用软件
89600 VSA 软件
实时频谱分析仪
2 GHz 时的 DANL，不配备前置放大器    -154 dBm/Hz
10 GHz 时的 DANL，不配备前置放大器    -151 dBm/Hz

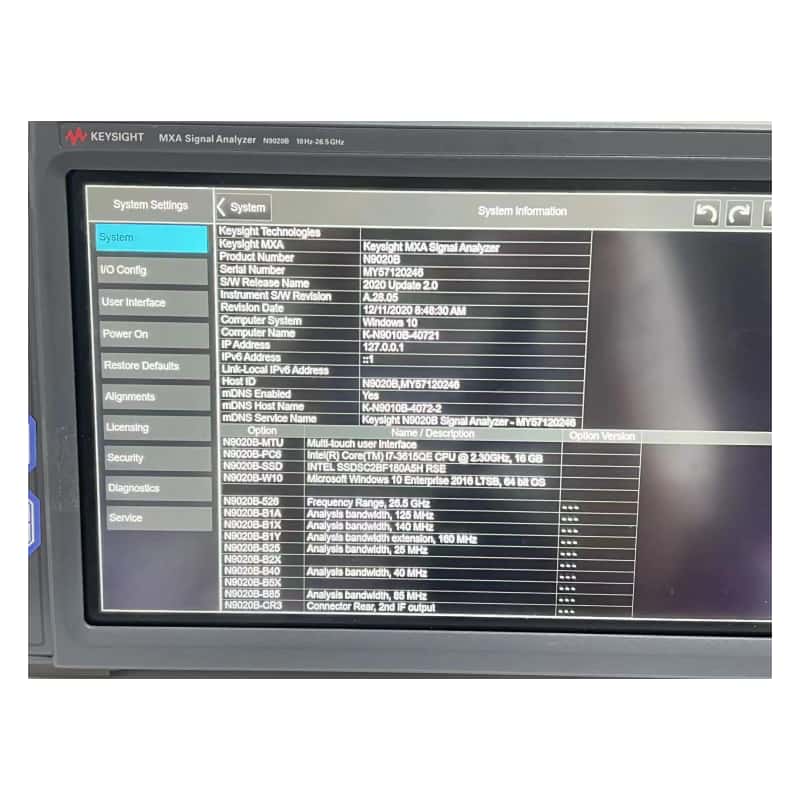

三，选件

n9020b -503频率范围，10hz至3.6 GHz
n9020b -508频率范围，10hz至8.4 GHz
n9020b -513频率范围，10hz至13.6 GHz
n9020b -526频率范围，10hz至26.5 GHz
n9020b -532频率范围，10hz至32ghz
n9020b -544频率范围，10hz至44ghz
n9020b -550频率范围，10hz至50ghz

前置放大器
n9020b - p03前置放大器，3.6 GHz
n9020b - p08前置放大器，8.4 GHz
n9020b - p13前置放大器，13.6 GHz
n9020b - p26前置放大器，26.5 GHz
n9020b - p32前置放大器，32ghz
n9020b - p44前置放大器，44 GHz
n9020b - p50前置放大器，50ghz

带宽
n9020b - b1a分析带宽，125mhz
n9020b - b1x分析带宽，160mhz
n9020b - b40分析带宽，40mhz
n9020b - b85分析带宽，85 MHz

性能选项
n9020b - ft2频率掩模触发器，最佳检测许可证
n9020b - mpb微波预选旁路
n9020b - nf2噪音地板延伸
n9020b - pfr精密频率参考
n9020b - tds时域扫描
n9020b - dp2深度捕获存储器
n9020b - ea3电子衰减器，3.6 GHz，升级
n9020b - edp增强显示包许可证

基本EMC EMC功能许可证
n9020b - fp2快功率，高达40mhz带宽
n9020b - ft1频率掩模触发器，基本检测许可
扩展了n9020b - rbe分辨率带宽

基带输入
n9020b - bba i /Q基带输入，模拟

校准选项
n9020b - amg校准+不确定度+防护带(认可)
n9020b - a6j ansi Z540-1-1994校准
n9020b - uk6商用校准证书和测试数据

连接选项
n9020b - cr3连接器，宽带IF输出
n9020b - crp连接器，可编程后IF输出
n9020b-yas轴Ouptut

外部混合
n9020b-exm外部混合

实时信号分析
n9020b - rt1实时分析到最大可用BW，基本检测许可
n9020b - rt2实时分析最大可用BW，最佳检测，许可
