Signal Hound实时频谱分析仪模块和射频记录仪BB60C:9KHz-6GHz

简单介绍：

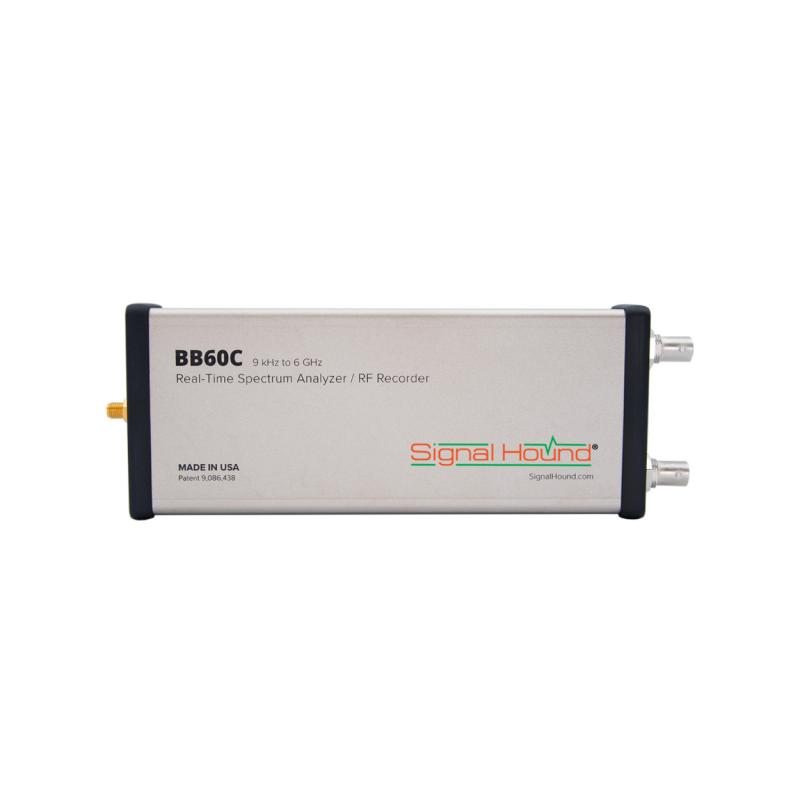

BB60C—6GHz 实时频谱分析仪模块和射频记录仪

频率范围：9KHz~6GHz

IQ数据采集：250KHz到27MHz可变并经过幅度修正

分辨率带宽：10Hz到10MHz

内部时基精度：±1ppm/年

扫描速度（RBW≥10KHz）：24GHz/秒

幅度范围：+20dBm到DANL

标准工作温度：

标准型号：从0°C到+65°C

Option1从-40°C到+65°C

供电方式：USB直接供电

API支持Windows和Linux二次开发

产品特点：

Signal Hound BB60C 是一款高速实时频谱分析仪 (RTSA) 和射频记录仪。

它从 9kHz 调谐到 6GHz，每秒收集 80M 样本，通过 USB3.0 以 140MB/秒的速度将数据流式传输到您的计算机。

BB60C 带有 SpikeTM API 和频谱分析仪应用程序，具有可选的颜色持续显示模式、2-D 颜色瀑布、频谱发射模

板和以下分析模块：模拟/数字/WLAN 调制分析、EMC 预一致性测量、噪声系数、 和干扰搜索测量。

性能特点：

 * 射频频率范围为 9 kHz 至 6 GHz

 * 高达 24 GHz/秒的扫描速度 (≥10 kHz RBW)

 * 从 -158 dBm 到 +10 dBm 的宽动态范围

 * 分辨率带宽从 10 Hz 到 10 MHz

 * 仅通过 USB 供电，无需外接电源

 * 强大的数字信号处理发生在 PC 上

 * 以低廉的价格包含软件和硬件

 * 使用我们的 API（应用程序编程接口）开发您自己的应用程序

 * 每秒 8000 万个样本的数字化 IF 数据

 * 27 MHz 瞬时带宽

 * 兼容 Windows 7/8/10 64 位操作系统

 * USB 3.0 通信为 PC 提供 140 MB/秒的持续吞吐量

 * 长度小于 9 英寸

 * 工作温度标配：0℃到+65℃

BB60C实时射频频谱分析仪利用USB 3.0将140 MB/秒的数字化射频流传输到您的PC，提供27 MHz的瞬时带宽和24 GHz/秒的扫描速度。

看这个！频谱分析仪比较图表，采用Signal Hound BB60C和Tektronix RSA306。

BB60C的性能优于之前的版本，包括无杂散动态范围（SFDR）提高了20 dB，本底噪声和频段转换平坦了8 dB以上，可用工作温度范围

从之前型号的0°C至+50°C扩展至-40°C和+65°C。BB60C设计已经过测试，在-40°C的3小时冷浸泡和+65°C的24小时热浸泡中都能完美工作，

并具有校准精度。

BB60C还以可配置I/Q流带宽的形式增加了新功能，这些功能将追溯到BB60A上。

作为频谱分析仪，我们专有的应用编程接口（API）每秒可执行多达120万个FFT频谱或3.2亿个FFT点，为我们的GUI应用提供实时频谱数据。

长钉，或您自己的软件应用程序。由于这些巨大的处理需求，我们推荐采用英特尔四核i7-2600或更高性能的台式机，或者采用i7-3612QM

或更高性能的笔记本电脑。

BB60C是射频录音机的理想选择。可变I/Q采样速率允许对应该记录多少频谱进行精细控制。通过可配置的带通滤波器，数据速率可在312.5k至40M样本/秒I/Q范围内选择。

我们的长钉频谱分析仪软件具有2D瀑布和彩色持续显示功能。在这种模式下，通常无法检测到的事件很容易被发现。打开颜色暂留功能，看看您错过了什么！

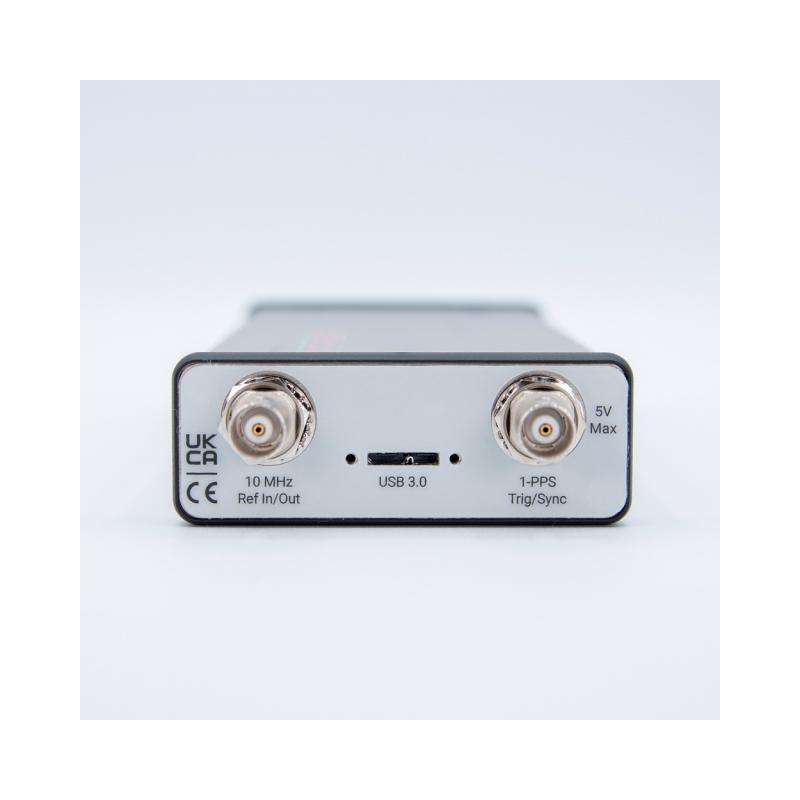

如果您的应用需要GPS时间戳在流RF数据方面，BB60C支持每秒1脉冲（1-PPS）输入，提供50纳秒（4个样本）的时序精度。

应用领域 ：

 *  通用射频测试与测量

 * EMC 预合规

 * 相位噪声表征

 *  EVM 测量

 * 通道表征

 * CCDF公司

 *  WiFi 表征

 * 蓝牙表征

 * 校准

 * 制造测试

 * 射频功率测量

 * 解调

 * 天线方向图测量

设备尺寸：

版本
BB60C — 6 GHz实时频谱分析仪-标准，温度范围:0°C至+65°C

重量    1.10磅（。5千克）
规模    8.63英寸x 3.19英寸x 1.19英寸（21.9英寸x 8.1英寸x 3厘米）

版本
BB60C — 6 GHz实时频谱分析仪—选项1，温度范围:-40°C至+65°C

重量    1.10磅（。5千克）
规模    8.63英寸x 3.19英寸x 1.19英寸（21.9英寸x 8.1英寸x 3厘米）

产品封装尺寸：

重量    1.84磅（0.83千克）
规模    10.25英寸x 5.44英寸x 3.13英寸（26.04英寸x 13.8英寸x 7.95厘米）
